Спосіб реєстрації потенціалів пс та форми кривих пс
Реєстрація потенціалів ПС полягає в наступному. В наявності є два вимірювальні електроди М і N. Електрод М розміщується в свердловині та рухається вздовж її осі, електрод N розміщується нерухомо на поверхні поблизу устя свердловини. Електроди М і N у сукупності представляють собою найпростіший одноелектродний зонд. Між електродами М і N включається вимірювальний прилад, наприклад, гальванометр (Рис. 2.3). Реєструється різниця потенціалів UПС, яка виникає між електродами М і N:
∆UПС=UПС M-UПС N, (2.8)
де UПС M і UПС N – потенціали природного електричного поля в точках М і N.
РП – пристрій реєстрації; КП – компенсатор поляризації; Б – батарея; П – потенціометр
Рисунок 2.3 – Схема вимірювання потенціалів ПС
Так як потенціал UПС N практично в часі не змінюється, якщо електрод N розміщений у стабільному за фізико-хімічним складом середовищі, то різниця потенціалів UПС буде відрізнятись на сталу величину від значення UПС N, тобто UПС=UПС M-Uconst; таким чином, UПС – крива відносного вимірювання потенціалу електрода М в свердловині і тому не має нульової лінії.
Точкою запису кривої ПС є електрод М. Різниця потенціалів записується в мілівольтах (мВ або mV).
Криві ПС не мають нульової лінії. На діаграмах кривих ПС можуть бути нанесені умовні “нульові” лінії – лінія глин та пісковиків. “Нульова” лінія глин проводиться за максимальними значеннями потенціалу UПС навпроти потужних однорідних глинистих товщ. Дана умовна лінія займає переважно крайнє праве положення. Лінія пісковиків встановлюється за максимальними від’ємними амплітудами кривої ПС і займає, як правило, крайнє ліве розміщення. Від рівня лінії глин знімається амплітуда UПС.
Якщо вміщуючі породи характеризуються близькими величинами природної електрохімічної активності, то аномалія кривої UПС в такому пласті симетрична відносно його середини. При потужності пласта h, яка перевищує три розміри діаметра свердловини dc, границі пластів складають половину максимального відхилення амплітуди UПС від лінії глин, при h<3dc – більше половини максимального відхилення аномалії UПС, і тим ближче зміщуються границі пласта до максимуму, чим менше h (Рис.2.4).

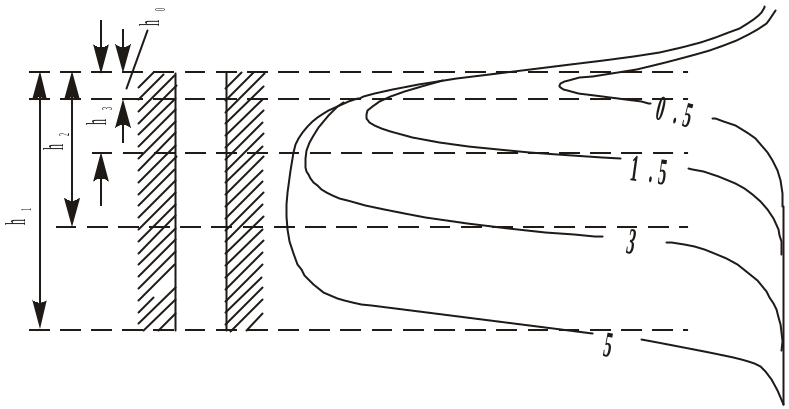

вм=п=р; E01=E03. шифр кривих – h/dс
Рисунок 2.4 – Теоретичні криві потенціалу ПС в пластах різної товщини
Масштаб кривої ПС виражається числом мілівольт на 1 сантиметр і повинен бути вибраний таким, щоб амплітуди відхилення кривих знаходились у межах 2-7 см. Якщо максимальні відхилення амплітуд ПС не перевищують 2см, слід реєструвати криву ПС у меншому масштабі. Переважно використовуються масштаби 5, 10 і 12.5 мВ/см.
Вертикальний масштаб глибин – 1:200 і 1:500; у випадку тонкошаруватого розрізу – 1:50.Швидкість запису кривих ПС може досягати 3000-4000 м/год.
Задачі, які вирішуються за допомогою методу пс
Метод ПС є одним із основних методів електрометрії для дослідження розрізів нафтових і газових свердловин. Він дозволяє розв'язувати ряд геологічних задач, які пов’язані з вивченням літології порід, встановленням границь пластів, проведення кореляції розрізів, виділення порід-колекторів, визначення мінералізації пластових вод і фільтрату промивної рідини, виявлення в пластах місць прориву прісних нагнітальних вод, визначення коефіцієнта глинистості, пористості, проникності та нафтонасиченості порід.
