4. Теория карьерных горнотранспортных систем 4.1. Структура горнотранспортиой системы
Карьер является горным предприятием для добычи полезных ископаемых с целью непосредственного использования или же последующего передела в товарную продукцию. Как ранее отмечалось, его производственная деятельность существенно зависит от физико-механических свойств горной массы, объемов и условий залегания полезных ископаемых и пород вскрыши в недрах Земли, глубины горных работ, а также средств их механизации. Эти показатели непосредственно связаны между собой и совместно оказывают основное влияние на уровень технико-экономических показателей горного производства. При этом наибольшая эффективность при его проектировании и эксплуатации достигается путем использования принципов системного анализа, позволяющего учесть все многообразие условий и факторов в их взаимосвязи и единстве. Согласно этим принципам, отдельные технологические объекты карьера следует рассматривать в виде горнотранспортиой системы, представляющей целостное образование средств подвижного состава и выемочно-погрузочного оборудования во взаимосвязи с конструкцией откаточных выработок и параметрами системы разработки с соответствующими внутренними и внешними связями. Развитие этих систем регулируется в пределах исследуемого предприятия путем решения задач с применением экономико-математического моделирования [25]. Наиболее сложными из них являются горнотранспортныс системы глубоких карьеров.
Для эффективного функционирования системы в целом каждой из подсистем и каждому иерархическому уровню должен соответствовать свой перечень и своя сложность выполнения отдельных работ. При этом эффективность их решения может быть достигнута лишь при учете причинно-следственной связи между ними. Уровни иерархии подсистем должны взаимодействовать по соответствующим целям и задачам. Это взаимодействие достигается путем использования результатов решения задач на другом, более низшем уровне, т.е. при активном информационном обмене между ними. Условия формирования и параметры рабочей зоны на всем протяжении эксплуатации карьера являются решающими.
Из рис. 1.61 видно, что в соответствии с основной задачей рациональная горнотранспортная система весьма глубокого карьера должна обеспечивать формирование рабочей зоны с выполнением плановых объемов добычи полезных ископаемых при минимально необходимом значении текущего коэффициента вскрыши. Как известно, угол наклона рабочих бортов оказывает решающее значение на объемы выемки пород вскрыши. С его увеличением текущие объемы вскрыши снижаются. Достигается это не только уменьшением ширины транспортных площадок, но и переходом на формирование рабочих бортов по породам вскрыши крутонаклонными слоями.
Рис.
1.61.

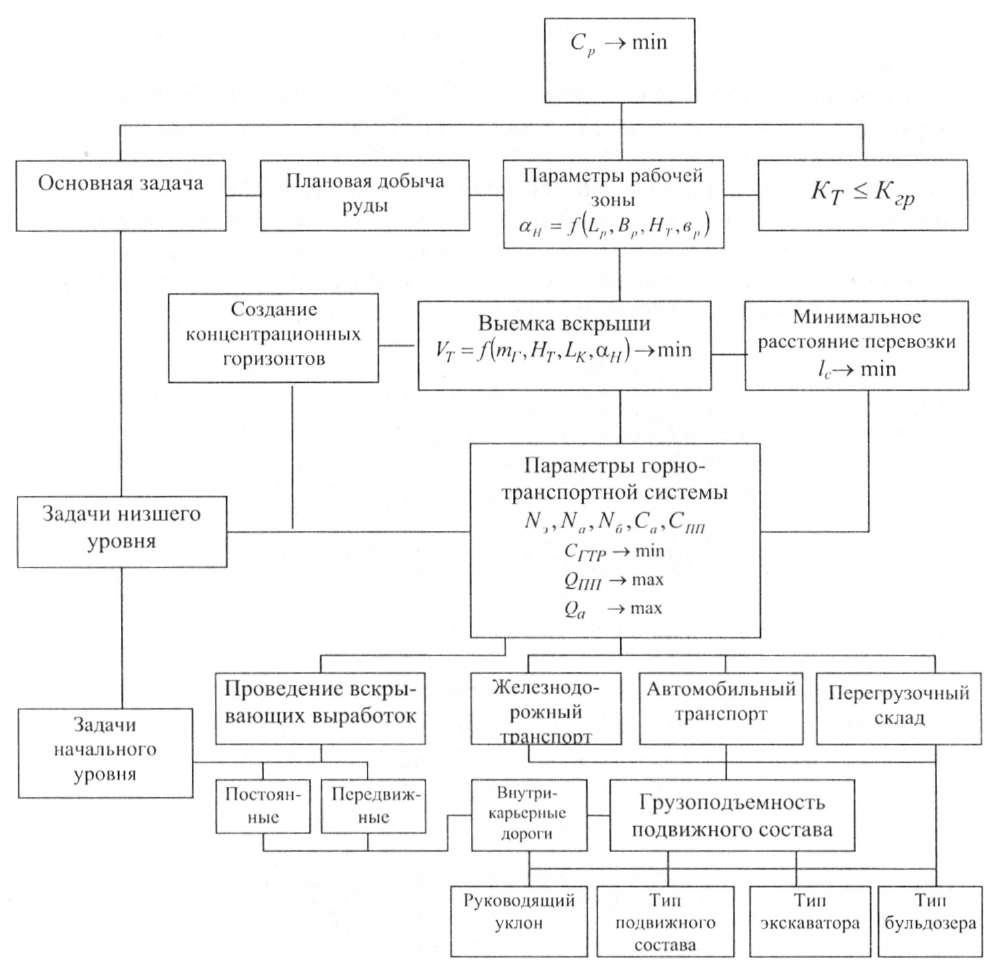

Структура горнотранспортной системы
Для управления параметрами рабочей зоиы карьера и переноса определенной части выемки вскрыши па завершающий период отработки карьерного поля решаются задачи низшего уровня по созданию концентрационных горизонтов по глубине между смежными крутонаклонными слоями, заведением на них железнодорожных путей и оборудованием пунктов перегрузки горной массы, которая доставляется автосамосвалами из забоев карьера.
Поскольку железнодорожные коммуникации устраиваются капитальными, торец карьера с их расположением и прилегающие участки карьера отстраиваются в проектное положение в первую очередь. Затем фронт горных работ по вскрышс ориентируется под углом 20 - 30" к простиранию рудного пласта в направлении к противоположному торцу, чем достигается минимальное расстояние доставки горной массы автотранспортом (рис. 1.62). В каждом поперечном
сечении карьера угол откоса фронтальных бортов по вскрышс максимально возможный и достигает 35 40° [25]. За счет этого значение текущего коэффициента вскрыши Кг (м'/м1) минимально и постепенно возрастает при понижении дна карьера к граничной глубине карьерного ноля. При его достижении значение Кг сравнивается со значением граничного коэффициента вскрыши Кгр (м3/м3). После этого перемещение нижней рабочей площадки в направлении к противоположному торцу карьера характеризуется равенством Кт-К,р. Таким образом, подтверждается экономическая целесообразность разработки крутопадающих месторождений с нарастающим графиком режима горных работ, предложенная впервые акад. Ржевским В.В. [30] и развитая затем в работах [31, 32].

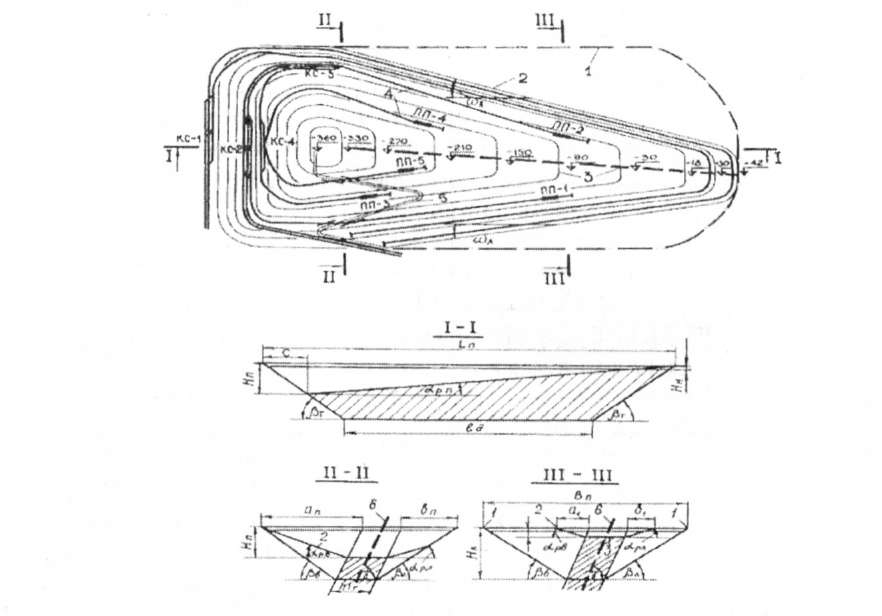

Рис. 1.62. Схема вскрытия глубоких горизонтов карьера: 1 - контуры карьерного поля; 2 диагональный фронт вскрышных работ; 3 - добычные уступы; 4 - железнодорожные заезды на концентрационные горизонты; 5 - капитальный автомобильный заезд; 6 - продольная ось рудной залежи; ПП - полустационарные перегрузочные пункты; КС - карьерные железнодорожные станции
Выбор типа и количества транспортных средств, сочетание их с выемоч- но-погрузочным оборудованием, определение направления проведения вскрывающих выработок и их параметров решается задачами начального уровня в зависимости ог главных параметров карьера и его производительности, а также от величины руководящего подъема выездных дорог. Достижение максимальной производительности экскаваторов и подвижного состава карьерного транспорта в свою очередь зависит от параметров системы вскрытия и разработки, способствует сокращению их рабочего парка. Высота уступов и ширина экскаваторных заходок, а также перемещение их в пространстве рабочей зоны оказывают существенное влияние не только на производительность экскаваторов, но и являются определяющими при формировании количества концентрационных горизонтов с перегрузочными пунктами, протяженности откаточных дорог, интенсивности их переукладки по мере отработки экскаваторных заходок. Это, в конечном итоге, находит отражение в уровне производительности труда, потреблении энергетических и материальных ресурсов, капитальных вложениях в основные фонды предприятия и, наконец, себестоимости добычи полезных ископаемых.
Эффективность горнотранспортной системы, объединяющей в себе комплекты оборудования и технические решения по их использованию, оценивается по величине ресурсосберегающих показателей в конкретных горнотехнических условиях разработки месторождения, соответствующих минимальным затратам на добычные работы в основной период эксплуатации карьера. В общем случае экономическая целесообразность открытой разработки руд определяется из условия достижения предприятием минимальной себестоимости товарной продукции С (грн), т.е.
т п
С = ^ р.т ' Ср.т .т ' ^в.т ^х.т ' ^х.т )~ X! ^н.п —¥ min ,
1 1
где Арт, А„т, Ахт - годовой объем производства основной и попутной товарной продукции, пород вскрыши и хвостов обогащения, т; Ср„„ С,ип, С\ ,„ - себестоимость производства 1 т основной и попутной товарной продукции, грн; т - разновидность попутной товарной продукции из пород вскрыши и хвостов обогащения; п - количество разновидностей нарушения окружающей природной среды; К„ „ - денежные платежи за нарушение природы, грн;
^р.т ~ Ар • Ур > Авт — Ав ■ ув, Ах т — Ах ■ ух,
Ап, А„, Аг - годовой объем добычи полезного ископаемого, выемки пород вскрыши и выхода хвостов обогащения, т; ур, у„, ух - выход товарной продукции из полезного ископаемого, попутной из пород вскрыши и хвостов обогащения, доли ед.;
С
=
С +у С + С ■ А"
~л-
,
рл Р ' Р р.п « ^ '
С„, Срп - себестоимость добычи 1 т полезного ископаемого и передела его в товарную продукцию, грн; С„ - себестоимость выемки и отвалообразования 1 т пород вскрыши, грн;
Ср — б.р + Сэ.р 1 т.р ' Ст.р + Сп.р > Сд/7. Сзр, С,,.,, - себестоимость буровзрывных работ, погрузки и перегрузки 1 т полезного ископаемого при комбинированных видах транспорта, грн; 1тр - расстояние транспортирования 1 т сырья на дробильно-обогатительную фабрику, км; С„ч, - себестоимость транспортирования полезного ископаемого, грн/гкм;
С в — Сб.ч С-эм + ' Ст р + С и н + С„
,Cfi.«, C„„ С,і.,і - себестоимость буровзрывных работ, погрузки и перегрузки 1 т вскрыши при комбинированных видах транспорта, грн; /„,,,. - расстояние транспортирования 1 т вскрыши на отвалы, км; Стн - себестоимость транспортирования вскрыши, грн/ткм; С„ - себестоимость отвалообразования 1 т пород вскрыши, грн;
в.т ~ Св п + (1— ув )Св, С х т — Сх п + (1 — ух )СХ,
С„„, Сх„ - себестоимость передела 1 т пород вскрыши и хвостов обогащения в товарную продукцию, грн; Сх - себестоимость складирования 1 т хвостов, грн;
кн.п = кр +К3+ Ка+ К0 + К„,
Кр - плата за недра, грн; К= Ар([ + р)К{р; р потери полезного ископаемого в недрах, доли ед.; К[р - плата за 1 т полезного ископаемого в недрах, грн; К, - плата за I га земельной площади, грн;
К3 = К\ {<>„ Ав (1 -уй)+ Ар + (і - ур )(1 + р){,
к\ - плата за 1 га земельного отвода, грн; Sp, S„, Sx - удельная землесмкость при добыче горной массы в карьере, раздельном складировании разнотипных пород вскрыши и хвостов обогащения, га/млн г; р~ засорение полезного ископаемого при добыче, доли ед.; Ка - плата за пылегазовое загрязнение атмосферы, грн;
^т.р ' 'ш\Ар + Afl j+ V0Sn 0 + ^xSfj х + УцАрт + Уп.т\^от +
К]пг - плата за пылегазовыделенйе 1 м3 вредностей, грн; Vc, - удельный выход пыли при бурении 1 м взрывной скважины, м3; d - выход горной массы с 1 п.м. скважины, м3; V„ - удельный выход вредных газов при взрывании 1 м3 горной массы, м3; А, - годовой объем выемки скальной горной массы в карьере, м3; Утр -- удельный выброс пыли при перемещении карьерного транспорта, м3/км; /„, - среднее расстояние транспортирования горной массы, км; V„, Vx - удельный выход пыли с 1 м2 площади отвала и хвостохранилища, м3; S„,„ SIIX - площадь поверхности отвала и хвостохранилища, м2; VM, V„ „, - удельный выброс пыли в атмосферу при переделе полезного ископаемого и попутно добываемого сырья в товарную продукцию, м3/г; К„ - плата за хранение отходов обогащения, грн;
VO-Yp),
К]а - плата за 1 т отходов, грн; К„ - плаза за нарушение режима подземных вод, ірн,
Кв = Кв • Sn.K • а .
К1в - плата за 1 м3 подземных вод, откачиваемых на поверхность, грн; 5„к - площадь выработанного пространства карьера, м2; а - удельный водогіриток в выработанное пространство карьера в течение года, м3/м2.
112
Как видно из приведенных зависимостей, рациональное использование природных ресурсов может быть достигнуто за счет снижения текущих объемов выемки вскрыши при эксплуатации технологических комплексов с минимальными потерями и засорением добываемого сырья, а также максимально возможным переделом пород вскрыши в попутную товарную продукцию. Рациональное конструирование железнодорожных транспортных коммуникаций, обеспечивающих минимально возможное расстояние доставки горной массы автосамосвалами к перегрузочным пунктам, создание их рациональных конструкций с аккумулирующими складами и максимальное приближение их к забоям в глубинной части рабочей зоны карьера позволит существенно снизить затраты на добычные работы, а также использование выработанного пространства карьеров для создания внутренних отвалов.
Кроме того, анализ калькуляции себестоимости добычи 1 т руды за последние годы показывает, что энергетические затраты в ней составляют 32 - 35%. В этой связи снижение расстояния автомобильных перевозок и высвобождение части бульдозеров на перегрузочных работах благоприятно скажется на уменьшении объемов потребления дизельного топлива. Косвенно это отразится и на платежах за загазованность атмосферы. Поскольку затраты на выемочно- погрузочные и транспортные работы достигают 60 - 70% в себестоимости добычи полезного ископаемого, совершенствование структуры горнотранспортной системы в глубоких карьерах является основным направлением поддержания их рыночной конкурентоспособности.
