7. Призначення, ттх, склад і конструкція антени піддіапазонів «б», «в»

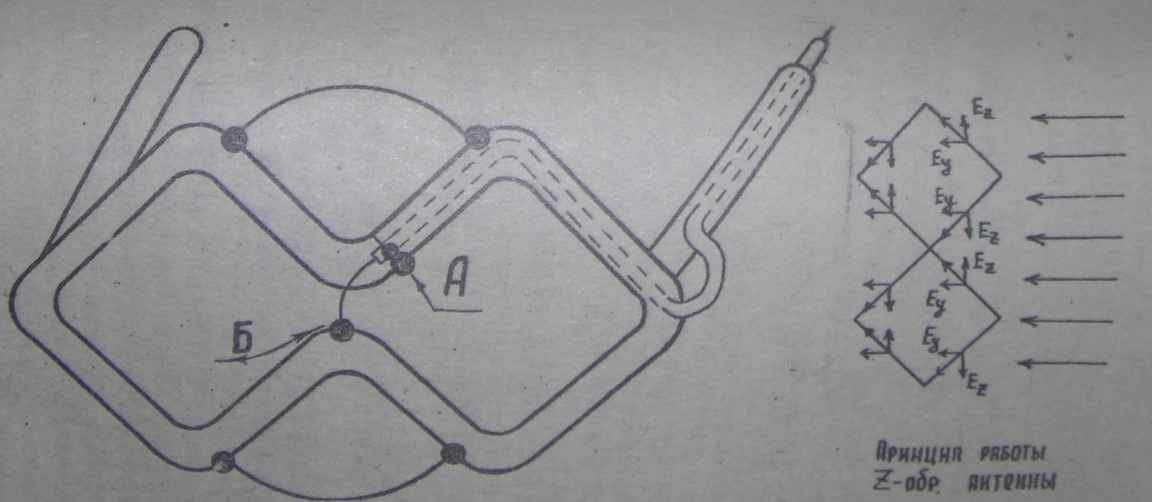

Антенний пристрій під діапазонів «Б» і «В» представляє собою конструкцію, що складається з плоского рефлектора, зигзагоподібного опромінювача під діапазону «Б», закріпленого з однієї сторони рефлектора, і аналогічних опромінювачів під діапазону «В», закріплених з другої сторони рефлектора.
Полотно зигзагоподібного випромінювача виконано із дюралюмінієвих трубок діаметром 22мм. Фідер підключається ззаду і приєднується до центрального трансформатора для узгодження опорів антени і фідера.
Живлення здійснюється високочастотним кабелем РК-75-11 і пропускається всередині однієї із трубок.
Металічні дуги призначені для узгодження фідера і антени на більш низьких частотах.
Характеристики:
КБВ – для «Б» - 0,5, для «В» - 0,45;
Коефіцієнт підсилення – «Б» - 9 дБ, «В» - 14 дБ;
Ширина діаграми для «Б» - в горизонтальній площині – 68..76 градусів, в вертикальній – 36-65 градусів;
Ширина діаграми для «В» - в горизонтальній – 24-44градуси, в вертикальній – 17-32.
8. Призначення, тх, устрою блоків б9, б10.
Блок Б9- блок частотних розв’язок, призначений для забезпечення одночасної роботи приймача і передавача на одну антену. Він покращує вибірковість вхідних кіл приймача і подавлює побічні випромінювання передавача. Він представляє собою два полосових фільтри, один з яких включений між антеною і передавачем, а інший – між антеною і приймачем.
Характеристики:
Ослаблення сигналу свого передавача на виході приймача при розносі частот прийому і передачі на 10% не менше 50 дБ;
Втрати потужності орисного сигналу в кожному плечі БЧР при використанні еквівалента антени не повинні перевищувати в «А» і «Б», «В» - відповідно 2 і 1,5;
КБВ в смузі пропускання – не менше 0,5.
Блок Б10 – Індикатор проходящей мощності призначений для вимірювання потужності високочастотних коливань і контролю за наявністю СВЧ коливань на виході передавача. Основою Б10 є направлений відгалужувач виконаний на відрізкові коаксіальної лінії з отвором у зовнішньому циліндрі.
Характеристики :
Діапазон роботи – 60..480 МГц;
Межі вимірювань значень падаючої та відбитої потужностей відповідно рівні 75 і 7,5 Вт;
Вхідний опір приладу – 75 Ом.
9.Призначення,тх, склад і робота за структурною схемою передавача б8б.
Передавальний пристрій станції забезпечує генерування високочастотних коливань із заданою стабільністю частоти, модуляцію несучих коливань, множення по частоті, підсилення коливання для досягнення необхідного рівня потужності, фільтрацію побічних випромінювань.
Генерування високочастотних коливань, стабілізація частоти і частотна модуляція здійснюються у збуджувачі. Помноження частоти і підсилення коливань відбувається в лінійних блоках передавачів. Фільтрація побічних випромінювань здійснюється у збуджувачі і в суміжних блоках передавачів.
Технічні характеристики:
Діапазон – 120..240 МГц;
Коефіцієнт перекриття по частоті кожного піддіапазону – 2;
Послаблення другої та третьої гармоніки та інших побічних випромінювань передавача по відношенню до частоти основного коливання на відстані 50 м від антени – 60дБ;
Потужність – з блоком частотної розв’язки – 20..22 Вт, без нього – 40Вт.
Передавач Б8Б складається із:
Подвоювача частоти;
Проміжного підсилювача;
Вихідного підсилювача потужності, що виконаний на лампах ГС-14, ГС-15-Б.
В передавачі Б8Б здійснюється подвоєння частоти коливань збуджувача. На виході формуються коливання в піддіапазоні частот 120,2-239,8 МГц.
В якості коливальної системи використовується контур конденсаторного типу. Індуктивність якого змінюється разом із ємністю. Цим забезпечується постійність резонансного опору в діапазоні частот.
