- •Курсовое проектирование деталей машин
- •Авторы: с. А. Чернавский, к.Н. Боков, и. М. Чернии, г. М. Ицкович, в, п. Козинцов
- •Предисловие
- •Глава 1 кинематический расчет привода
- •§ 1.1. Определение требуемой мощности
- •Электродвигателя
- •§ 1.2. Выбор электродвигателя
- •§ 1.3. Передаточное отношение привода
- •Решение
- •Глава II сведения о редукторах
- •§ 2.1. Общие сведения
- •§ 2.2. Обзор основных типов редукторов Одноступенчатые цилиндрические редукторы
- •С цилиндрическими зубчатыми колесами:
- •С цилиндрическими колесами:
- •Одноступенчатые конические редукторы
- •Коническо-цилиндрические редукторы
- •Червячные редукторы
- •Зубчато-червячные, червячно-зубчатые и двухступенчатые червячные редукторы
- •Планетарные и волновые редукторы
- •Мотор-редукторы
- •Глава III зубчатые передачи
- •§ 3.1. Общие сведения
- •§ 3.2. Расчет цилиндрических зубчатых колес на контактную выносливость
- •3.1. Ориентировочные значения коэффициента kh для зубчатых передач редукторов, работающих при переменной нагрузке
- •3.2. Пpедел контактной выносливости при базовом числе циклов
- •Последовательность проектировочного расчета
- •3.4. Значении коэффициента
- •3.5. Значения коэффициента кн
- •3.6. Значения коэффициента кНv,
- •§ 3.3. Расчет зубьев цилиндрических колес на выносливость при изгибе
- •3.7. Значения коэффициента кf
- •3.8. Ориентировочные значения коэффициента kFv
- •3.9. Значения предела выносливости при отнулевом цикле изгиба оF lim b и коэффициент а безопасности sf
- •3.10. Основные параметры цилиндрических зубчатых передач, выполненных без смещения (см. Рис. 3.2)
- •Особенности расчета косозубых и шевронных передач
- •§ 3.4. Расчет конических зубчатых колес
- •3.11. Конические прямозубые колеса по гост 19325-73
- •Особенности расчета конических колес с круговыми зубьями
- •Глава IV червячные передачи
- •§ 4.1. Общие сведения и кинематика передач
- •§ 4.2. Основные параметры передачи
- •4.2. Сочетания модулей т и коэффициентов q лиаметра червяка (по гост 2144-76*)
- •4.3. Значения угла подъема на делительном цилиндре червяка
- •§ 4.3. Расчеты на контактную выносливость и на выносливость при изгибе
- •4.5. Коэффициент yf формы зуба для червячных колее
- •§ 4.4. Коэффициент нагрузки. Материалы и допускаемые напряжения
- •4.6. Коэффициент деформации червяка
- •4.7. Коэффициент динамичности нагрузки Кv
- •4.8. Механические характеристики, основные допускаемые контактиые напряжения [н] и основные допускаемые напряжения изгиба [0f] и [-1f] для материалов червячных колес, мПа
- •4.10. Предельные допускаемые напряжения при пиковых нагрузках
- •Глава V планетарные зубчатые передачи
- •§ 5.1. Общие сведения
- •И кинематический расчет
- •§ 5.2. Условия собираемости соосных и многопоточных передач
- •§ 5.3. Определение чисел зубьев колес
- •§ 5.4. Расчет зубьев планетарных передач на прочность
- •5.3. Формулы для расчета на прочность зубьев планетарных передач
- •§ 5.5. Конструкции планетарных передач
- •С жестко установленными центральными колесами:
- •§ 5.6. Смазывание планетарных передач
- •§ 5.7. Пример расчета планетарной передачи
- •Глава VI волновые зубчатые передачи
- •§ 6.1. Общие сведения
- •§ 6.2. Расчет волновой губчатой передачи
- •6.2. Значения коэффициентов k , и для фрезерованных зубьев в зависимости от предела прочности материала гибкого колеса
- •6.3. Значения коэффициента yf в зависимости от числа зубьев и коэффициента радиального зазора
- •§ 6.3. Конструкции деталей волновых передач
- •6.4. Значения корректируюших коэффициентов k1 и k2 в зависимости от передаточного отношения ihk(n)
- •С помощью маслоподъемного конуса:
- •§ 6.4. Пример расчета волновой передачи
- •Глава VII ременные и цепные передачи
- •§ 7.1. Плоскоременные передачи
- •7.4. Значения коэффициента Ср для ременных передач oт асинхронных двигателей с короткозамкнутым ротором
- •7.5. Расчет плоскоременной передачи
- •7.6. Ширина в обода шкива в зависимости от ширины ремня
- •§ 7.2. Клиноременные передачи
- •7.8. Номинальная мощность, р0 , кВг, передаваемая одним клиновым ремнем (по гост 1284.3 —80 с сокращениями)
- •7.9. Значения коэффициента сl для клиновых ремней (по гост 1284.3—80, с сокращениями)
- •7.10. Значения Ср клиноременных передач от двигателей переменного тока общепромышленного применения
- •7.11. Алгоритм расчета клиноременной передачи
- •§ 7.3. Передачи поликлиновыми ремнями
- •7.13. Поликлиновые ремни
- •7.14. Шкивы для поликлиновых ремней
- •§ 7.4. Цепные передачи
- •7.15. Цепи приводные роликовые однорядные пр (см. Рис. 7.8) (по гост 13568-75*)
- •7.16. Цепи приводные роликовые двухрядные 2пр (см. Рис. 7.9) (по гост 13568-75*)
- •7.17. Допускаемые значения частоты вращения п1, об/мин, малой звездочки для приводных роликовых цепей нормальной серии
- •7.18. Допускаемое давление в шарнирах цепи р, мПа
- •7.19. Нормативные коэффициенты запаса прочности [s] приводных роликовых цепей нормальной серии пр и 2пр
- •7.20 Цепи зубчатые с односторонним зацеплением (по гост 13552-81)
- •7.21. Значения р10, кВт, для приводных зубчатых цепей типа 1 (одностороннего зацепления) условной шириной 10 мм
- •7.22. Нормативный коэффициент запаса прочности s приводных зубчатых цепей типа 1 (с односторонним зацеплением)
- •Глава VIII валы
- •§ 8.1. Нагрузки валов
- •8.1. Выбор знаков перед вторым слагаемым в формулах (8.9) и (8.10)
- •§ 8.2. Расчет валов
- •8.2. Значения коэффициентов k и k для валов с галтелями
- •8.4. Значения k и k для валов с радиальными отверстиями
- •8.5. Значения k и k для валов с одной шпоночной канавкой
- •8.6. Значения k и k для шлицевых участков вала
- •8.7. Значения для валов с напрессованными деталями при давлении напрессовки свыше 20 мПа
- •8.8. Значения и
- •§ 8.3. Конструирование валов
- •§ 8.4. Шпоночные и шлицевые соединения
- •8.9. Шпонки призматические (по гост 23360-78, с сокращениями)
- •8.10. Шпонки сегментные (по гост 24071-80, с сокращениями)
- •8.11. Соединения шлицевые прямоточные (по гост 1139-80, с сокращениями)
- •8.12. Соединения шлицевые эвольвентные (по гост 6033-80, с сокращениями)
- •Глава IX опоры валов
- •§ 9.1. Опоры качения
- •Общие сведения
- •Краткие характеристики основных типов подшипников качения
- •§ 9.2. Схемы установки подшипников качения
- •Левый – «плавающий»
- •Правый подшипник – «плавающий» (радиальный однорядный)
- •§ 9.3. Крепление подшипников на валу и в корпусе
- •9.1. Круглые гайки шлицевые (по гост 11871-80)
- •9.2. Стопорные многолапчатые шайбы (по гост 11872-80)
- •9.3. Кольца пружинные упорные плоские наружные эксцентрические и канавки для них
- •9.4. Кольца пружинные упорные плоские наружные концентрические и канавки для них
- •9.5. Кольца пружинные упорные плоские внутренние эксцентрические и канавки для них
- •9.6. Кольца пружинные упорные плоские внутренние концентрические и канавки для них
- •§ 9.4. Конструирование опорных узлов редукторов
- •9.7. Размеры канавок в валах, мм
- •9.8. Размеры канавок в отверстиях корпусов, мм
- •9.9. Шероховатость посадочных поверхностей валов и отверстий корпусов
- •§ 9.5. Классы точности и посадки подшипников качения
- •9.10. Посадки радиальных шарико- и роликоподшипников классов 0 и 6
- •9.11. Посадки радиально-упорных шарико- и роликоподшипников
- •9.12. Подшипники шариковые и роликовые радиальные и шариковые радиально-упорные, кольца внутренние
- •9.13. Подшипники шариковые и роликвые радиальные и шариковые радиально-упорные, кольца наружные
- •§ 9.6. Смазывание и уплотнение подшипниковых узлов
- •9.14. Пластичные смазочные материалы
- •9.15. Жидкие смазочные материалы
- •9.16. Манжеты резиновые армированные (по гост 8752-79)
- •9.17. Размеры лабиринтных и щелевых уплотнений, мм
- •§ 9.7. Выбор подшипников качения
- •9.18. Значения X и y для подшипников Радиальные однорядные и двухрядные
- •9.19. Значение коэффициента Кб
- •9.20. Значение коэффициента Кт
- •9.21. Формулы для расчета осевых нагрузок
- •9.22. Рекомендации по выбору радиально-упорных шарикоподшипников
- •9.23. Значения коэффициентов радиальной х0 и осевой y0 нагрузок
- •9.24. Величина отношения с / р для шариковых подшипников в зависимости от долговечности Lh и частоты вращения п
- •9.25. Величина отношения с / р для роликовых подшипников в зависимости от долговечности Lh и частоты вращения п
- •4.8. Подшипники скольжения
- •9.26. Антифрикционный чугун для подшипников скольжения
- •9.27. Бронза для вкладышей подшипников скольжения
- •Глава X конструирование деталей редукторов
- •§ 10.1. Конструирование зубчатых
- •И червячных колес и червяков
- •10.1. Определение размеров зубчатых металлических колес
- •§ 10.2. Конструирование корпусов редукторов
- •10.6. Отдушина с сеткой
- •10.7. Пробки к маслоспускным отверстиям
- •§ 10.3. Установочные рамы и плиты
- •§ 10.4. Смазывание редукторов
- •10.8. Рекомендуемые значения вязкости масел дл ясмазывания зубчатых передач при 50оС
- •10.9. Рекомендуемые значения вязкости масел дл ясмазывания червячных передач при 100оС
- •§ 10.5. Тепловой расчет редукторов
- •§ 10.6. Допуски и посадки деталей передач
- •10.11. Предельные отклонения основных отверстий (по гост 25347-82)
- •§10.7. Допуски формы и расположения поверхностей. Шероховатость поверхности
- •10.14. Допуск формы цилиндрических поверхностей, мкм
- •10.15. Допуски параллельности и перпендикулярности, мкм (по гост 24643-81)
- •10.16. Допуски соосности, мкм
- •10.17. Назначение параметров шероховатости поверхностей деталей машин
- •Глава XI муфты
- •§ 11.1. Муфты для постоянного соединения валов
- •11.3. Значения коэффициента k, учитывающего условия эксплуатации привода
- •11.4. Муфты цепные однорядные (по гост 20742-81, с сокращениями)
- •§ 11.2. Предохранительные муфты
- •11.8. Муфты предохранительные кулачковые (по гост 15620-77, с сокращениями)
- •11.9. Муфты предохранительные шариковые (по гост 15621-77, с сокращениями)
- •11.10. Муфты предохранительные фрикционные (по гост 15622-77, с сокращениями)
- •Глава XII примеры расчета и проектирования приводов
- •§ 12.1. Проектирование привода
- •С одноступенчатым цилиндрическим косозубым редуктором и цепной передачей
- •I. Выбор электродвигателя и кинематический расчет (рис. 12.2)
- •II. Расчет зубчатых колес редуктора
- •III. Предварительный расчет валов редуктора
- •IV. Конструктивные размеры шестерни и колеса
- •V. Конструктивные размеры корпуса редуктора (см. Рис. 10.18 и табл. 10.2 и 10.3)
- •VI. Расчет цепной передачи
- •VII. Первый этап компоновки редуктора
- •VIII. Проверка долговечности подшипника
- •IX. Второй этап компоновки редуктора
- •X. Проверка прочности шпоночных соединений
- •XI. Уточненный расчет валов
- •XII. Вычерчивание редуктора
- •XIII. Посадки зубчатого колеса, звездочки и подшипников
- •XIV. Выбор сорта масла
- •XV. Сборка редуктора
- •§ 12.2. Расчет цилиндрического косозубого редуктора с колесами из стали повышенной твердости
- •§ 12.3. Расчет привода с одноступенчатым цилиндрическим косозубым редуктором и клиноременной передачей
- •I. Выбор электродвигателя
- •II. Расчет клиноременной передачи (см. Табл. 7.11)
- •III. Расчет зубчатых колес редуктора
- •IV. Предварительный расчет валов редуктора и выбор подшипников
- •§ 12.4. Проектирование привода с одноступенчатым коническим прямозубым редуктором и цепной передачей
- •I. Выбор электродвигателя и кинематический расчет
- •II. Расчет зубчатых колес редуктора
- •III. Предварительный расчет валов редуктора
- •IV. Конструктивные размеры шестерни и колеса
- •V. Конструктивные размеры корпуса редуктора (см. Рис. 10.18 и табл. 10.2 и 10.3)
- •VI. Расчет параметров цепной передачи
- •VII. Первый этап компоновки редуктора (см. Рис. 12.15)
- •VIII. Проверка долговечности подшипников
- •IX. Второй этап компоновки редуктора (рис. 12.18)
- •X. Проверка прочности шпоночных соединений
- •XI. Уточненный расчет валов
- •XII. Вычерчивание редуктора
- •XIII. Посадки основных деталей редуктора
- •XIV. Выбор сорта масла
- •XV. Сборка редуктора
- •§ 12.5. Расчет конического редуктора с круговыми зубьями
- •§ 12.6. Проектирование одноступенчатого червячного редуктора
- •I. Выбор электродвигателя и кинематический расчет
- •II. Расчет редуктора
- •III. Предварительный расчет валов редуктора и конструирование червяка и червячного колеса
- •IV. Конструктивные размеры корпуса редуктора (см. Рис. 10.17, 10.18 и табл. 10.2 и 10.3)
- •V. Первый этап компоновки редуктора (рис. 12.23)
- •VI. Проверка долговечности подшипников
- •VII. Второй этап компоновки редуктора
- •VIII. Тепловой расчет редуктора
- •IX. Проверка прочности шпоночных соединений
- •Х. Уточненный расчет валов
- •XI. Посадки деталей редуктора и оформление чертежа
- •XII. Выбор сорта масла
- •XIII. Сборка редуктора
- •§ 12.7. Расчет одноступенчатого червячного редуктора общего применения
- •Список литературы
- •Предметный указатель
- •Оглавление
- •Сергей Александрович Чернавский, Кирилл Николаевич Боков, Илья Моисеевич Чернин и др. Курсовое проектирование деталей машин
- •Ордена Трудового Красного Знамени издательство "Машиностроение",
- •107076, Москва, Стромынский пер., 4.
Глава XII примеры расчета и проектирования приводов
§ 12.1. Проектирование привода
С одноступенчатым цилиндрическим косозубым редуктором и цепной передачей
ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ

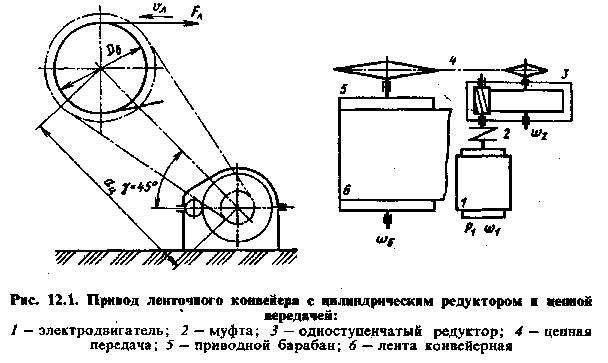

Спроектировать одноступенчатый горизонтальный цилиндрический косозубый редуктор и цепную передачу для привода к ленточному конвейеру (рис. 12.1).
Полезная сила, передаваемая лентой конвейера, Fл = = 8,55 кН; скорость ленты vл = 1,3 м/с; диаметр приводного барабана Dб = 400 мм. Редуктор нереверсивный, предназначен для длительной эксплуатации; работа односменная; валы установлены на подшипниках качения.
Формулы для расчета зубчатых колес см. гл. III, цепной передачи - гл. VII, валов — гл. VIII, подшипников – гл. IX.
РАСЧЕТ И КОНСТРУИРОВАНИЕ

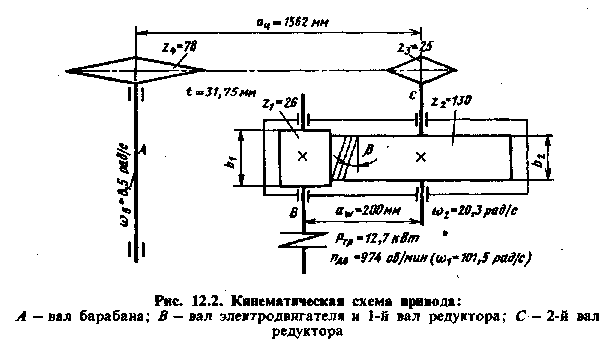

I. Выбор электродвигателя и кинематический расчет (рис. 12.2)
По табл. 1.1 примем:
КПД пары цилиндрических зубчатых колес 1 = 0,98; коэффициент, учитывающий потери пары подшипников клчеиия, 2 = 0,99; КПД открытой цепной передачи 3 = 0,92; КПД, учитывающий потери в опорах вала приводного барабана, 4 = 0,99.
Обший КПД привода
= 12234 = 0,98 0,992 0,92 0,99 = 0,875
Мощность на валу барабана Pб = Fл vл = 8,55 . 1,3 = 11,1 кВт.
Требуемая мощность электродвигателя
Угловая скорость барабана
Частота вращения барабана
В табл. П.1 (см. приложение) по требуемой мощности Ртр = 12,7 кВт с учетом возможностей привода, состоящего из цилиндрического редуктора и цепной передачи (см. §1.3, гл. I, возможные значения частных передаточных отношений для цилиндрического зубчатого редуктора iр = 36 и для цепной передачи iп = 36, iобщ = iр iп = 9 36), выбираем электродвигатель трехфазный короткозамкнутый серии 4А, закрытый, обдуваемый, с синхронной частотой вращения 1000 об/мин 4А 160 М6 УЗ, с параметрами Рдв = 15,0 кВт и скольжением 2,6% (ГОСТ 19523-81). Номинальная частота вращения пдв = 1000 — 26 = 974
об/мин, а угловая скорость дв
Проверим общее передаточное отношение:
что можно признать приемлемым, так как оно находится между 9 и 36 (большее значение принимать не рекомендуют).
Частные передаточные числа (они равны передаточным отношениям)
можно принять: для редуктора по ГОСТ 2185-66 ир = 5; для цепной
передачи
Частоты вращения и угловые скорости иалов редуктора и приводного барабана:
Вал В |
|
|
Вал С |
|
|
Вал А |
|
|
Вращающие моменты:
На валу шестерни
на валу колеса
II. Расчет зубчатых колес редуктора
Так как в задании нет особых требований в отношении габаритов передачи, выбираем материалы со средними механическими характеристиками (см. гл. III, табл. 3.3); для шестерни сталь 45, термическая обработка — улучшение, твердость НВ 230; для колеса - сталь 45, термическая обработка -улучшение, но твердость на 30 единиц ниже — НВ 200.
Допускаемые контактные напряжения [формула (3.9)]
где Н lim b – предел контактной выносливости при базовом числе циклов
По табл. 3.2 гл. для углеродистых сталей с твердостью поверхностей зубьев менее НВ 350 и термической обработкой (улучшением)
Н lim b = 2 НВ + 70
КHL — коэффициент долговечности; при числе циклов нагружения больше базового, что имеет место при длительной эксплуатации редуктора, принимают КHL = 1; коэффициент безопасности SH = 1,10.
Для косозубых колес расчетное допускаемое контактное напряжение по формуле (3.10) гл. .
[н] = 0,45 ([н1] + [н2]);
для шестерни 482 МПа
для колеса 428 МПа.
Тогда расчетное допускаемое контактное напряжение
[н] = 0,45 (482 + 428) = 410 МПа.
Требуемое условие [н] 1,23 [н2 ] выполнено.
Коэффициент КН, несмотря на симметричное расположение колес относительно опор (см. рис. 12.2), примем выше рекомендуемого для этого случая, так как со стороны цепной передачи действуют силы, вызывающие дополнительную деформацию ведомого вала и ухудшающие контакт зубьев. Принимаем предварительно по табл. 3.1, как в случае несимместричного расположения колес, значение КН = 1,25.
Принимаем для косозубых колес коэффициент ширины венца по межосе-
вому расстоянию

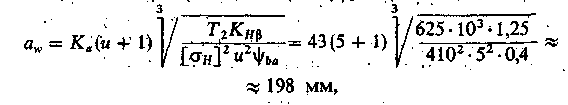

Межосевое расстояние из условия контактной выносливости активных поверхностей зубьев по формуле (3.7) гл. III
где для косозубых колес Ка = 43, а передаточное число нашего редуктора и = ир = 5.
Ближайшее значение межосевого расстояния по ГОСТ 2185-66 aw = 200 мм.
Нормальный модуль зацепления принимаем по следующей рекомендации:
тп = (0,01 0,02) aw = (0,01 0,02) 200 = 2 4 мм;
принимаем по ГОСТ 9563 — 60* тп = 2,5 мм.
Примем предварительно угол наклона зубьев = 10° и определим числа зубьев шестерни и колеса [см. формулу (3.16):
Принимаем z1 = 26; тогда z2 = z1и = 26 . 5 = 130.
Уточненное значение утла наклона зубьев
Основные размеры шестерни и колеса:
Диаметры делительные
Проверка
диаметры вершин зубьев:
ширина колеса b2 = baaw = 0,4 . 200 = 80 мм:
ширина шестерни b1 = b2 + 5 мм = 85 мм.
Определяем коэффициент ширины шестерни по диаметру:
Окружная скорость колес и степень точности передачи
При тaкой скорости для косозубых колес следует принять 8-ю степень точности.
Коэффициент нагрузки
Значения Кн даны в табл. 3.5; при bd = 1,275, твердости НВ 350 и несимметричном расположении колес относительно опор с учетом изгиба ведомого вала от натяжения цепной передачи Кн 1,155.
По табл. 3.4 гл. III при v = 3,38 м/с и 8-й степени точности КН 1,08. По табл. 3.6 для косозубых колес при v 5 м/с имеем КН v = 1,0. Таким образом, КН = 1,155 х 1,08 х 1,0 = 1,245.
Проверка контактных напряжений по формуле (3.6):
С
окружная
радиальная
осевая Fa = Ft tg = 3750 tg 12°50' = 830 H.
Проверяем зубья на выносливость по напряжениям изгиба по формуле (3.25):
З
у шестерни
у колеса
Допускаемое напряжение по формуле (3.24)
По табл. 3.9. для стали 45 улучшенной при твердости НВ 350 0F lim b = 1,8 НВ.
Для шестерни 0F lim b = 1,8 . 200 = 360 МПа. SF = SF SF - коэффициент безопасности см. пояснения к формуле (3.24), где SF = 1,75 (по табл. 3.9), SF = 1 (для поковок и штамповок). Следовательно, SF = 1,75.
Долпускаемые напряжения
для шестерни
для колеса
Находим отношения
для шестерни
для колеса
Дальнейший расчет следует вести для зубьев колеса, для котоорого найденное отношение меньше.

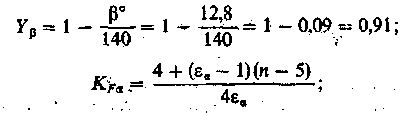

Определяем коэффициенты Y и KF см. гл. , пояснения к формуле (3.25):
для средних значений коэффициента торцового перекрытия = 1,5 и 8-й степени точности KF = 0,92.
Проверяем прочность зуба колеса по формуле (3.25):
Условие прочности выполнено.
