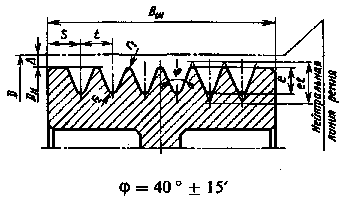

7.14. Шкивы для поликлиновых ремней

Размеры, мм


Сечение ремня	t	e_t	E	r₁	r₂	s	2
К Л М	2,4 4,8 9,5	3,30 6,60 13,05	2,35 4,85 10,35	0,3 0,5 0,8	0,2 0,4 0,6	3,5 5,5 10,0	2,0 4,8 7,0
П р и м е ч а н и я: 1. Расчетные диаметры D шкивов: 25, 40, 45, 50, 56, 63, 71, 80, 90, 100, 112, 125, 140, 160, 180, 200, 224, 250, 280, 315, 335, 400, 450, 500, 560, 630, 710, 800, 900, 1000. 2. За расчетный диаметр D принимают диаметр окружности на уровне центра расположения кордшнура. Наружный диаметр шкива D_H =D — 2. 3. Диапазон расчетных диаметров шкивов: 25 — 500 — для ремней сечения К; 80 – 800 — для ремней сечения Л и 180— 1000 — для ремней сечения М.

Графики (рис. 7.5 — 7.7) предназначены для определения необходимого числа клиньев. Исходными данными для расчета передач поликлиновыми ремнями являются передаваемая мощность Р, передаточное отношение i и коэффициент режима работы К_р, значения которого для различных машин приближенно совпадают со значениями коэффициента С_р, приведенными в табл. 7.4.

Рекомендуемые величины межосевых расстояний а в зависимости от передаточного отношения i:

i ………. 1 2 3 4 5 6 7 и более

a/d₁ …… 1,5 2 2,5 3 3,5 4 4,5

(7.33)

иаметр меньшего шкива выбирают по следующей приближенной зависимости

и округляют по стандарту (см. табл. 7.14). В этой формуле момент Т₁  в Нмм, диаметр d₁— в мм.

Ниже приведены значения начальных натяжений на один клин поликлиновых ремней.

Сечение ремня ……………. К Л М

25₀, Н ……………. 40-95 110-300 420-1200

Пример. Рассчитать передачу поликлиновым ремнем к поршневому компрессору, работающему в две смены. Дано: передаваемая мощность Р = 70 кВт, частота вращения: п₁ = 1300 об/мин и п₂ = 400 об/мин.

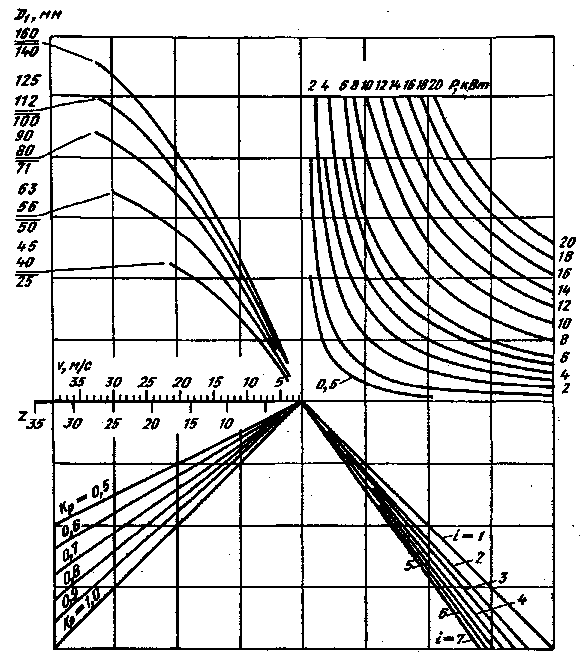

Рис. 7.5. Номограмма дли определения числа клиньев ноликлинового ремня сечением К

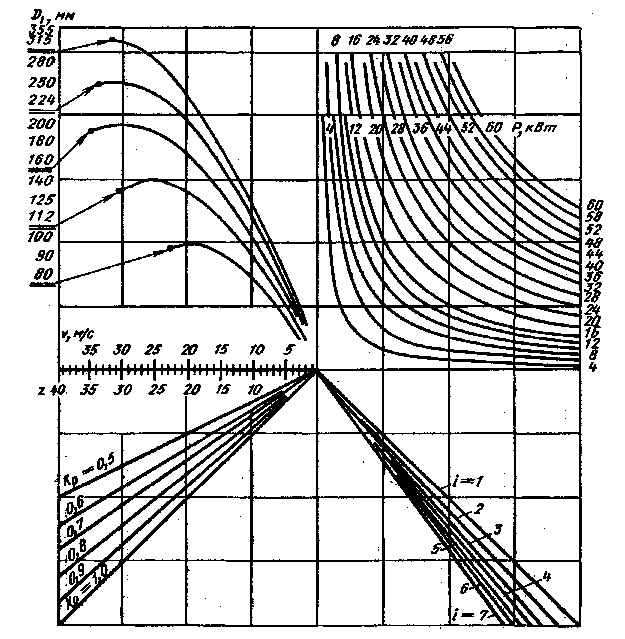

Рис. 7.6. Номограмма для определения числа клиньев поликлинового ремня сечением Л

Р е ш е н и е. 1. Коэффициент режима работы по табл. 7.4. для поршневого компрессора с учетом работы в две смены К_р = 0,8.

2. Расчетный момент на быстроходном валу

3. При значении момента 643 Нм в соответствии с рекомендацией принимаем ремень сечения М.

4. Диаметр меньшего швика по формуле (7.33)

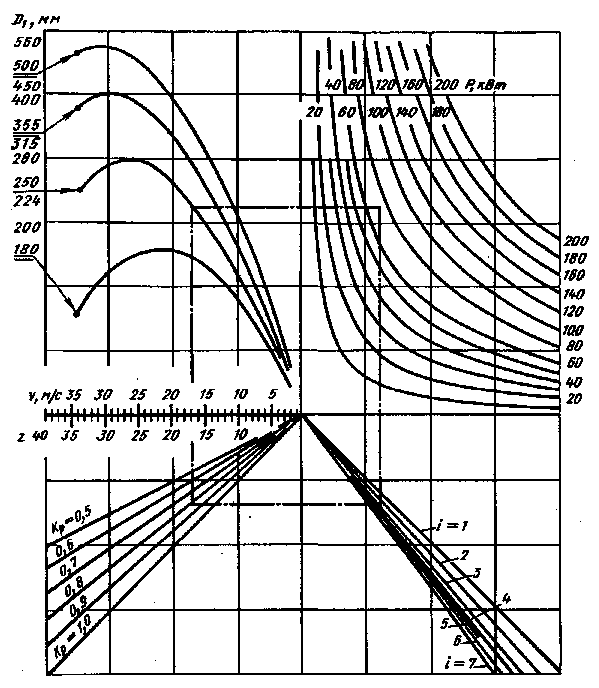

Рис. 7.7. Номограмма для определения числа клиньев поликлинового ремня сечением М

По табл. 7.14. принимаем ближайший d₁ = D – 250 мм.

5. Скорость ремня

6. Диаметр ведомого шкива

По табл. 7.14. принимаем d₂= 800 мм.

7. Передаточное число

8. Определяем необходимое число клиньев (см. рис. 7.7). Из точки оси абсцисс v = 17 м/с проведем вертикаль до пересечения с кривой d₁ = 250 мм. Из полученной точки проведем горизонталь до пересечения с кривой мощности Р = 70 кВт (точка отмечена между кривыми 60 и 80 кВт). Затем из полученной точки проведем опять вертикаль до пересечения с линией i = 3.2. Далее проведем горизонталь до пересечения с прямой К_р = 0,8. Из последней точки проведем вертикаль, которая пересечет ось абсцисс в точке z = 17,8.

9. Примем окончательно четное число клиньев z = 18.
