7.4.5 Телефонные аппараты с усилителями
Аппараты с транзисторными усилителями передачи и приёма применяются для удалённых абонентов (телефоны типа ТАУ-03, ТАУ-04, ТА-1173). Структурная схема ТА типа ТАУ-03 приведена на рисунке 7.21.
В
состав ТА типа ТАУ-03 входят: балансный
контур (БК), шунтирующий контакт (ШК),
блок шунта питания (ШП) и усилители (УСпр
и УСпер).
Рис. 7.21. Структурная схема телефонного аппарата типа ТАУ-03
В качестве микрофона и телефона в этом ТА применены электромагнитные капсули ТА-4. Чувствительность телефонных капсулей ТА-4 выше ТК-67. Микрофон и телефон подключены через усилители к дифференциальному трансформатору Тр1. Применена противоместная мостовая схема, содержащая:
балансный контур – БК, состоящий из набора резисторов и конденсаторов (можно изменять в соответствии с входным сопротивлением линии)
шунтирующий контакт – ШК, шунтирует вход ТА на 0,5 с после снятия трубки
блок шунта питания – ШП, содержит набор резисторов для выбора рабочей точки усилителей в соответствии с сопротивлением абонентской линии.
Выпрямительный мост на входе ТА предусмотрен для обеспечения питания усилителей определённой полярности. Усилители собраны по схеме с общим эмиттером.
7.4.6 Дисковый номеронабиратель
С помощью дискового номеронабирателя формируются сигналы адресной информации о вызываемой абонентской линии, а также о различных службах телефонной сети (рис. 7.22)
Дисковый номеронабиратель состоит из:
заводного диска (ЗД);
импульсного диска (ИД);
импульсного контакта (ИК);
шунтирующего контакта (ШК);
собачки (С) и других элементов.

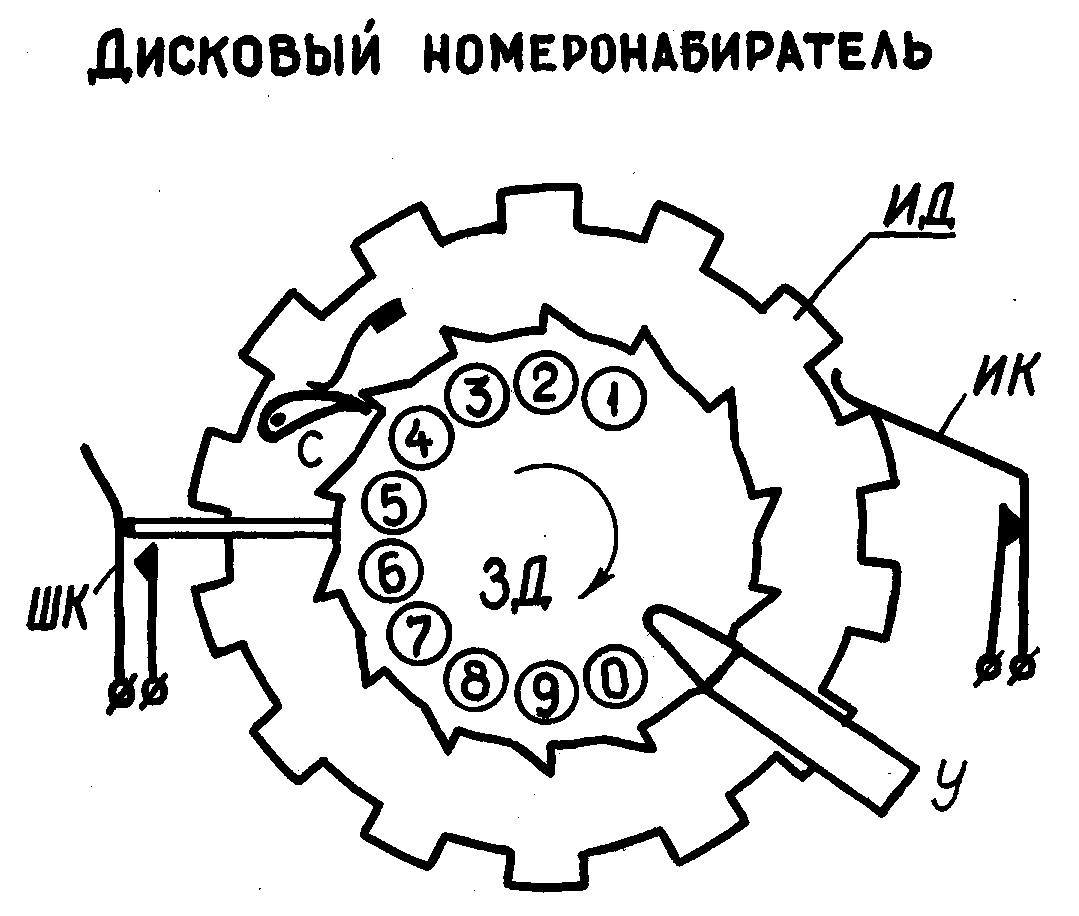

Рис. 7.22. Конструкция дискового номеронабирателя
Номеронабиратель снабжён заводным диском (ЗД) с десятью пронумерованными отверстиями. При повороте диска по часовой стрелке до упора закручивается спиральная пружина, стремящаяся возвратить диск в исходное положение. Импульсный диск при этом остается неподвижным, т.к. собачка (С) скользит по зубцам храпового колеса, скреплённого с осью. После того, как абонент доведёт палец до упора и отпустит диск, он вернётся в исходное положение. При обратном вращении с помощью собачки (С) ЗД увлекает за собой импульсный диск (ИД), вследствие чего происходит размыкание и замыкание цепи контактных пружин импульсного контакта (ИК). Равномерная скорость вращения диска номеронабирателя при его обратном ходе достигается при помощи специального центробежного регулятора. Этим обеспечивается постоянство частоты импульсов тока и независимость скорости обратного хода диска от абонента.
Кроме ИК в механизме номеронабирателя имеется шунтирующий контакт (ШК). Этот контакт нормально разомкнут и замыкается тогда, когда диск будет выведен из исходного положения. Этот контакт шунтирует разговорные приборы ТА на время набора номера для того, чтобы в телефоне абонента не было слышно треска при размыканиях и замыканиях цепи ИК.
При наборе любого числа количество импульсов получается на два больше. Чтобы эти импульсы не поступали в линию, в номеронабирателе имеется дополнительный контакт холостого хода. Обычно он разомкнут, но к моменту начала дополнительных двух импульсов замыкается. За счет двух лишних импульсов, не поступающих в линию, увеличивается время между сериями импульсов, соответствующих различным знакам номера (межсерийное время составляет ≈500 мс). Это необходимо для повышения устойчивости работы приборов АТС, при шунтировании и снятии шунта схемы ТА. Номеронабиратель должен надежно работать при не менее 100 млн. заводов пальцевого диска от цифры «0» до упора. Кроме того, номеронабиратель должен обеспечивать стабильность частоты посылки импульсов в пределах ±10%. При частоте посылки импульсов 10 имп/с это составляет (9÷11) имп/с. В отечественных номеронабирателях импульсный коэффициент k=tр/tз=1,4÷1,7 (tр=61,5 мс – время размыкания, tз=38,5 мс – время замыкания).
