3.2.3. Комплектование составов мдо. Определение оптимальной длины захватки
3.2.3. Комплектование составов мдо. Определение оптимальной длины захватки
При комплектовании машино-дорожного отряда необходимо применять метод вариантного проектирования. Назначаем 2 варианта МДО, которые будут отличаться ведущими машинами. Для сравнения вариантов и выбора оптимальной длины захватки необходимо определить производительность машин, объемы работ выполняемые этими машинами на 1км дороги, стоимости машино-смен.
Определение производительности дорожно-строительных машин:
Ведущие машины:
Производительность экскаватора определяется по формуле:
ПЭКС=
,
м3/см
(3.7.)
где q – емкость ковша, м3
КВ- коэф-т использования экскаватора во времени, КВ=0,75;
КН- коэф-т наполнения ковша;
КМ- коэф-т, учитывающий квалификацию машиниста, КМ=0,86;
КТ- коэф-т перехода от технической эксплуатации к эксплуатационной, КТ=0,7;
Т- продолжительность смены, ч;
КР- коэф-т разрыхления грунта в ковше;
ТЦ- продолжительность рабочего цикла, с;
ПЭКС=
=1013,2
м3/см
(экскаватор Hitachi
EX
400-5)
ПЭКС=
=1040
м3/см
(экскаватор Komatsu
PC-300
LC-7)
Производительность автосамосвала определяется по формуле:
ПА/С=
,
м3/см
(3.8.)
где q – грузоподъемность автосамосвала, т;
КВ- коэф-т использования автосамосвала во времени;
КТ- коэф-т перехода от технической эксплуатации к эксплуатационной, КТ=0,7;
Т- продолжительность смены в часах;
LТР- средняя дальность транспортировки материалов;
VСР – средняя скорость машины (VСР=55 км/ч);
tП- время погрузки а/с;
tР- время разгрузки а/с (tР= 0,05 ч);
-
плотность грунта, т/м3

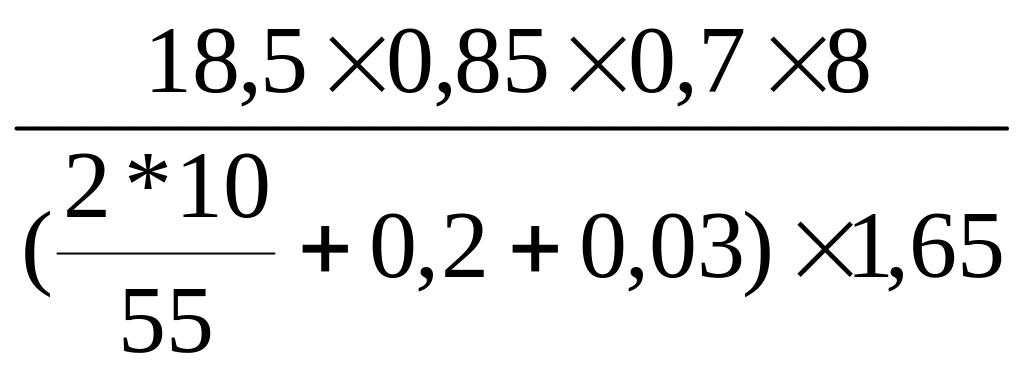

ПА/С=
=98,14
м3/см
(Автосамосвал Volvo
FM-12)
ПА/С=
=89,85
м3/см
(Автосамосвал КаМАЗ-6540)
Производительность машин по ЕНиРу определяется по формуле:
Производительность машин по ЕНиРу определяется по формуле:
ПБУЛЬД=
, м3/см
(3.9.)
где Q - измеритель работ, м2,м3;
Т – продолжительность смены, ч;
N – норма времени, ч;
n – количество проходов, шт
Производительность бульдозера Catterpillar D6N при срезке растительного слоя, Е -2-1-6, определяется по формуле (3.9.)
ПБУЛЬД=
м3/см
Производительность бульдозера Catterpillar D6N при распределении грунта, Е -2-1-28, определяется по формуле (3.9.)
ПБУЛЬД=
м3/см
Производительность бульдозера Catterpillar D6N при укреплении откосов, Е -2-1-22, определяется по формуле (3.9.)
ПБУЛЬД=
м3/см
Производительность автогрейдера Catterpillar 140K при планировке верха земляного полотна, Е -2-1-37, определяется по формуле (3.9.)
ПА/гр=
м3/см
Производительность автогрейдера Catterpillar 140K при планировке откосов земляного полотна, Е -2-1-39, определяется по формуле (3.9.)
ПА/гр=
м3/см
Производительность катка DYNAPAC СP 271 для уплотнения слоёв земляного полотна при 8 проходах по следу:
ПКАТ=
,
м3/см
(3.10.)
где В – ширина вальца при ширине уплотняемой полосы, м;
b – ширина перекрытия смежных полос укатки, м (b=0,3м);
-
рабочая скорость катка при уплотнении,
км/ч;
Т – продолжительность смены, ч;
КМ – коэф-т квалификации машиниста, КМ=0,86;
КВ – коэф-т использования катка во времени, КВ=0,85;
h – макс. толщина уплотняемого слоя , м;
n – количество проходов по одному следу

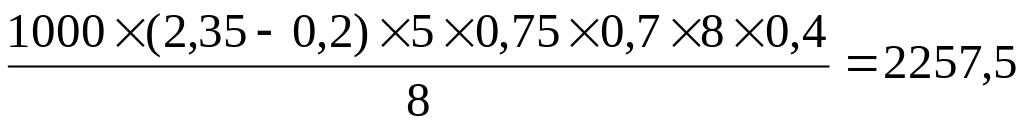

ПКАТ=
м3/см
Производительность катка DYNAPAC СP 271 при доуплотнения основания земляного полотна при 3 проходах по следу.
ПКАТ=
(3.11.)
где В – ширина вальца, м;
b – ширина перекрытия следа, м;
V – рабочая скорость движения, км/ч;
Тсм – продолжительность рабочей смены, ч;
Кв – коэффициент использования по времени;
Км – коэффициент квалификации машиниста;
n – число проходов катка по одному следу;
Производительность катка DYNAPAC СP 271 при доуплотнения основания земляного полотна определяется по формуле (3.11.)
ПКАТ=
Рассчитанные данные сводятся в таблицы 3.2. и 3.3.
Таблица 3.2 - Состав машино-дорожного отряда № 1
№ п/п |
Наименование операции |
Тип и марка машины |
Ед. изм |
Объем работ на 1 км |
Производ. Маш/см |
Стоимость ЭММ Руб. |
1 |
Срезка растительного слоя |
Бульдозер Catterpillar D6N |
М3 |
4950 |
4450 |
180,64 |
2 |
Доуплотнение основания ЗП |
Каток DYNAPAC СP 271 |
М2 |
20750 |
9030 |
407,68 |
3 |
Разработка грунта в карьере |
Экскаватор Hitachi EX 400-5 |
М3 |
46385 |
1233,5 |
349,22 |
4 |
Транспортировка грунта |
Автосамосвал КаМАЗ-6540 |
М3 |
46385 |
89,98 |
195,34 |
5 |
Разравнивание грунта |
Бульдозер Catterpillar D6N |
М3 |
15461,67 |
2963 |
180,64 |
6 |
Уплотнение грунта |
Каток DYNAPAC СP 271 |
М3 |
46385 |
2257,5 |
407,68 |
7 |
Планировка верха ЗП |
Автогрейдер Catterpillar 140K |
М2 |
12000 |
12700 |
151,04 |
Таблица 3.3 - Состав машино-дорожного отряда № 2
№ п/п |
Наименование операции |
Тип и марка машины |
Ед. изм |
Объем работ на 1 км |
Производ. Маш/см |
Стоимость ЭММ Руб. |
1 |
Срезка растительного слоя |
Бульдозер Catterpillar D6N |
М3 |
4950 |
4450 |
180,64 |
2 |
Доуплотнение основания ЗП |
Каток DYNAPAC СP 271 |
М2 |
20750 |
9030 |
407,68 |
3 |
Разработка грунта в карьере |
Komatsu PC-230-NHD-7 |
М3 |
46385 |
1400 |
312,22 |
4 |
Транспортировка грунта |
Автосамосвал Volvo FM-12 |
М3 |
46385 |
98,14 |
200,34 |
5 |
Разравнивание грунта |
Бульдозер Catterpillar D6N |
М3 |
15461,67 |
2963 |
180,64 |
6 |
Уплотнение грунта |
Каток DYNAPAC СP 271 |
М3 |
46385 |
2257,5 |
407,68 |
7 |
Планировка верха ЗП |
Автогрейдер Catterpillar 140K |
М2 |
12000 |
12700 |
151,04 |
Результаты расчета приводятся в приложении Б.
По результатам расчетов выбираем МДО№ 2, имеющий меньшую себестоимость работ . Оптимальная длина захватки равна Lопт = 75 м/см.
