Последовательное и параллельное соединение приёмников управляющей информации.
Схемы последовательного и параллельного соединения нагрузок имеет вид.
а ) б)
Рис. 5.8. Соединения нагрузок: а) последовательное;
б) параллельное.
О последовательном соединении говорят, когда информация от источника сначала поступает в нагрузку, а лишь после выполнения программы во вторую
(5.13)
Такое соединение имеет иногда, например, при управлении запуском технологических линий, программном управлении станками.

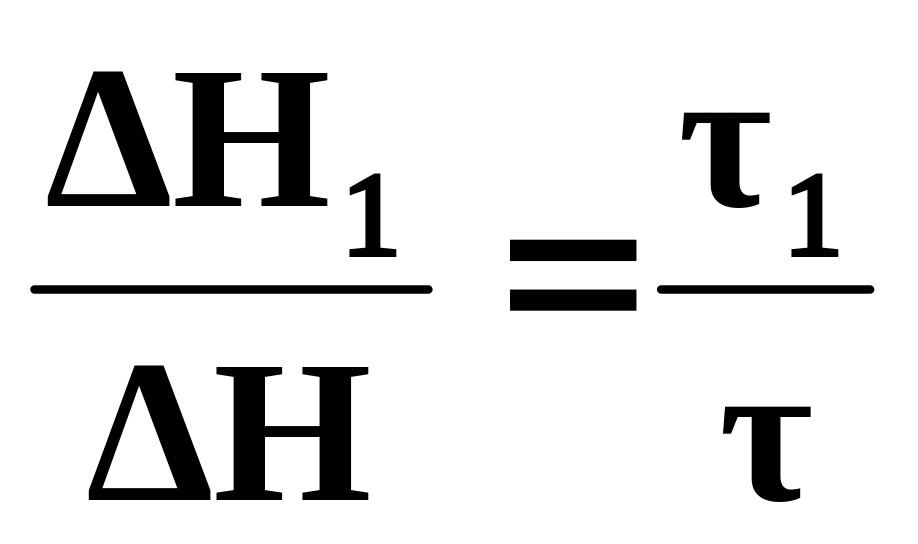

Соотношения при последовательном соединении:
; ; ;
; ; .
В случае параллельного соединения нагрузок, т.е. нескольких исполнительных органов, каждый из которых в состоянии в одиночку достичь цели, они одновременно получают информацию и исполняют операции, сокращая время достижения цели.
Основные формулы:
(5.14)
(5.15)
В качестве параллельной основной нагрузке могут выступить посторонние нагрузки, создающие утечки информации. Например, всевозможные контрольные органы, комиссии, которые могут сильно перегрузить источник. Требованием от него разных справок и отчётов, что он снижает своё напряжение, т.е. снижает вероятность достижения своей основной цели. Параллельную работу можно обеспечить либо увеличением напряжения источника на , где у – избыточный информационный ток (использование более квалифицированного управленческого аппарата) либо снижая вн, это требует увеличения штата сотрудников управления или в общем случае уменьшения времени решения задач управления.
Информационные критерии эффективности систем сбора и переработки информации.
Для сопоставления возможностей различных систем управления можно использовать их информационные напряжения, но только при одинаковых информационных токах, генерируемых сравниваемыми объектами.

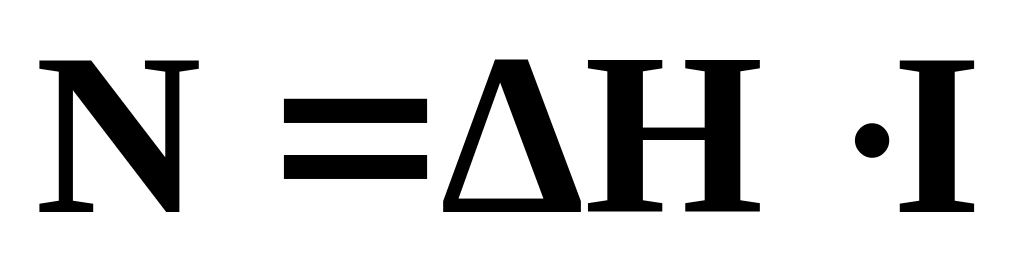

Поэтому применяют критерий, который называют смысловой мощностью N
(5.16)
Смысловой мощностью характеризуется не только источники, но и приёмники информации (нагрузки) т.е. не на приёмниках информации смысловая мощность рассеивается.

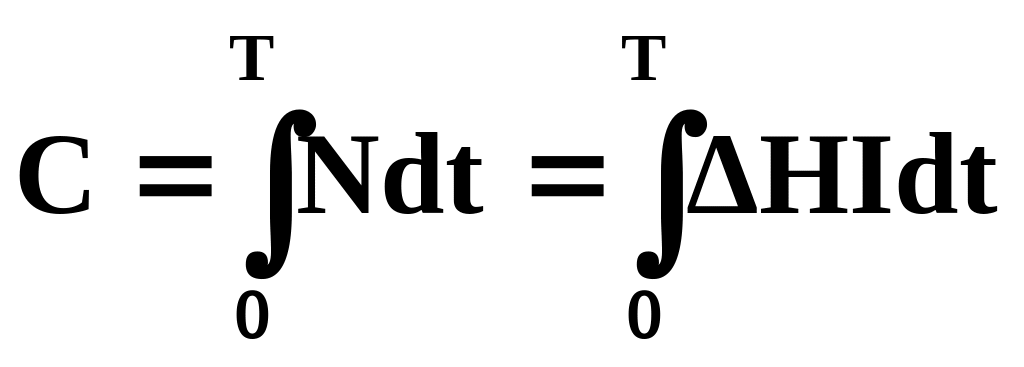

Если трактовать смысловую мощность, как вырабатываемый или рассеиваемый в единицу времени смысл С соответствующей деятельности, понимаемой как мера интеллектуального труда, произведенного за время Т:
(5.17)
В случае, когда H0=const имеем .
Определим в качестве примера смысловую мощность и интеллектуальный труд, вложенный машинисткой в печатание того или иного русского текста.
Вероятности (относительные частоты) встретить определённую букву, включая промежутки между словами < — > в тексте представлены в табл.1.
Таблица 1.
Буква |
PK |
Буква |
PK |
Буква |
PK |
Буква |
PK |
– |
0,145 |
р |
0,041 |
Я |
0,019 |
Х |
0,009 |
О |
0,095 |
в |
0,039 |
Ы |
0,016 |
Ж |
0,008 |
е ё |
0,074 |
л |
0,036 |
З |
0,015 |
Ю |
0,007 |
А |
0,064 |
к |
0,029 |
ъ ь |
0,015 |
Ш |
0,006 |
И |
0,064 |
м |
0,026 |
Б |
0,015 |
Ц |
0,004 |
Т |
0,056 |
д |
0,026 |
Г |
0,014 |
Щ |
0,003 |
Н |
0,056 |
п |
0,024 |
У |
0,013 |
Э |
0,003 |
С |
0,047 |
у |
0,021 |
Й |
0,010 |
Ф |
0,002 |

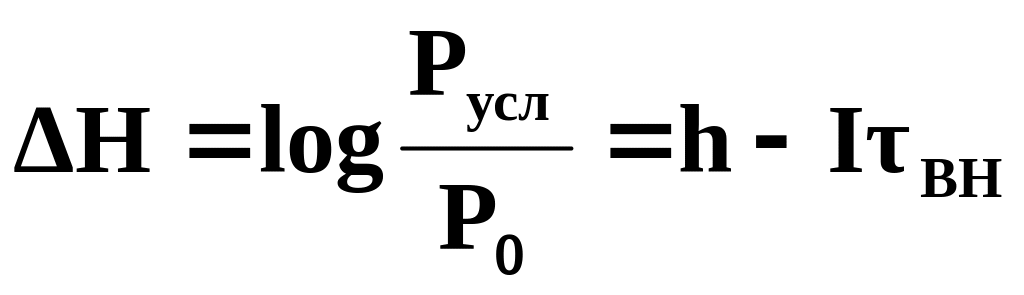

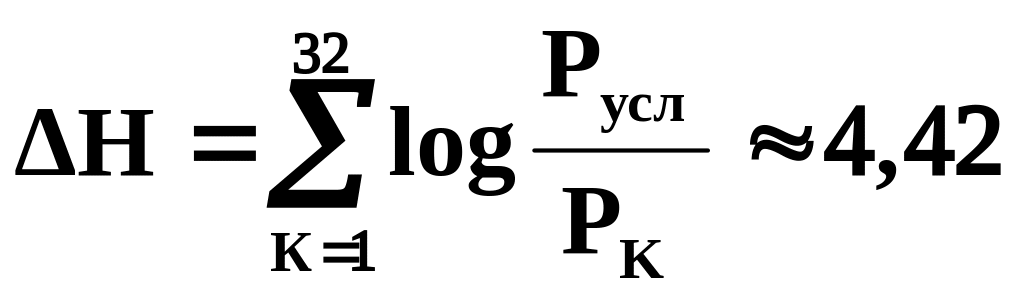

Определим информационное напряжение текста как искажение буквенной информации, полагая, что Pусл=1, т.е. что машинистка работает без ошибок.

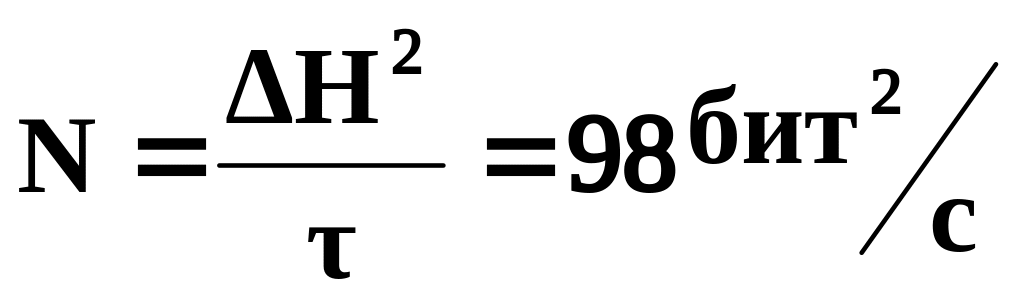

Если машинистка печатает со скоростью 300 знак/мин, то информационная нагрузка, т.е. время печатания одного знака составляет =0,2 с. Т.о. смысловая мощность машинистки составляет:
Информационный ток .

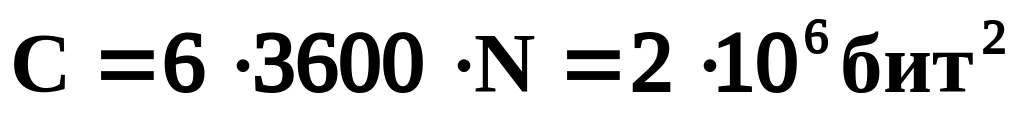

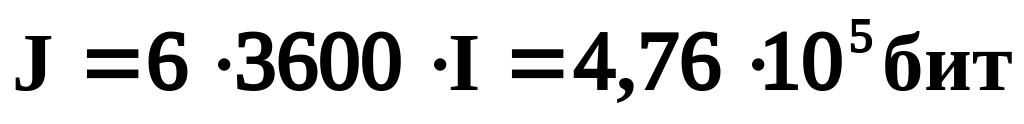

Значит, проработав непрерывно около 6 ч, она вложит в свою работу смысла или умственного труда:
и переработает информации:

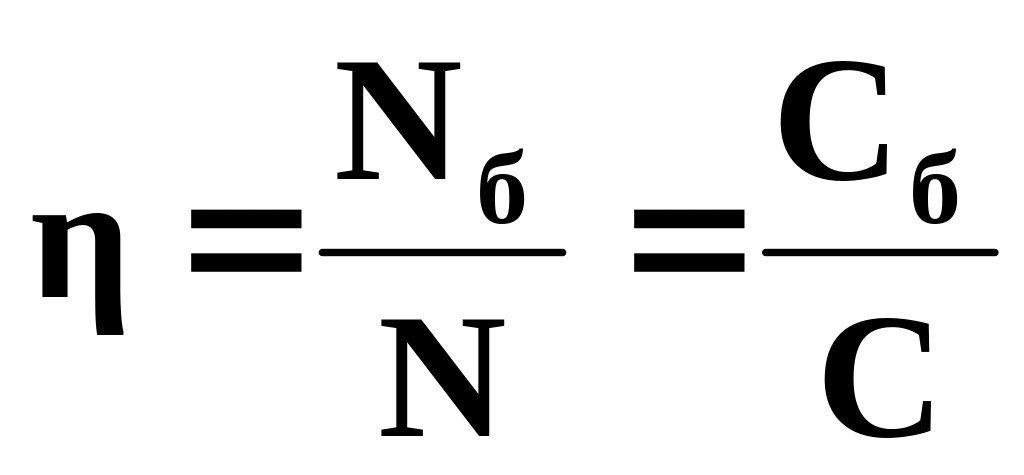

КПД источника информации – это отношение полезной для нагрузки (без избыточности) смысловой мощности Nб ко всей смысловой мощности источника N:
(5.17)
