Контрольні питання

1 Наведіть технологічну схему та послідовність виконання робіт при влаштуванні поличок в м’яких ґрунтах за допомогою бульдозерів на схилах крутизною до 15⁰ .

2 Наведіть технологічну схему та послідовність виконання робіт при влаштуванні поличок в м’яких ґрунтах за допомогою бульдозерів пошаровим способом на схилах крутизною до 15⁰ .

3 Наведіть технологічну схему та послідовність виконання робіт при влаштуванні поличок в м’яких ґрунтах за допомогою бульдозерів на схилах крутизною більше15⁰ .

4 Наведіть технологічну схему та послідовність виконання робіт при влаштуванні поличок в м’яких ґрунтах за допомогою одноковшових екскаваторів.

5 Які роботи виконують з улаштуванню траншеї за допомогою екскаватора на схилах крутизною до 22⁰ ?

6 Які роботи виконують з улаштуванню траншеї за допомогою екскаватора на схилах крутизною більшою 22⁰ ?

7 В яких випадках використовуються роторні екскаватори при влаштуванні траншеї та за якою схемою вони повинні працювати ?

8 Наведіть технологічну схему та послідовність виконання робіт при влаштуванні траншеї лотковим способом.

9 Наведіть технологічну схему та послідовність виконання робіт при влаштуванні траншеї за допомогою канатно-скреперної установки.

10 Наведіть технологічну схему та послідовність виконання робіт при влаштуванні траншеї на схилах першої категорії складності ведення робіт у гірських умовах.

11 Наведіть технологічну схему та послідовність виконання робіт при влаштуванні траншеї на схилах другої категорії складності ведення робіт у гірських умовах.

12 Наведіть технологічну схему та послідовність виконання робіт при влаштуванні траншеї на схилах третьої категорії складності ведення робіт у гірських умовах.

13 Наведіть технологічну схему та послідовність виконання робіт при влаштуванні траншеї на схилах четвертої категорії складності ведення робіт у гірських умовах.

14 Яким чином проводять зворотну засипку укладеного магістрального трубопроводу в м’яких та скельних ґрунтах ?

4 Організація і технологія виконання зварювально-монтажних робіт

У гірських умовах монтаж магістральних трубопроводів здійснюється в залежності від складності ділянки та проектного рішення згідно визначеній схемі (поточно-розчленованій або поточно-груповій). Зварювально-монтажні роботи в даних умовах варто виконувати в єдиному технологічному комплексі разом із ізоляційно-укладальними, так щоб після проходу бригад не залишалися розриви. Тільки така технологія ведення робіт є прогресивною, зростає відповідальність за виконання всього комплексу робіт. Розглянемо кілька схем монтажу магістральних трубопроводів.

4.1 Монтаж на косогірських ділянках

До початку монтажу виконують землерийні роботи із влаштування поличок. Внаслідок того, що полички мають мінімальну ширину (9, 11 та 13) м ( в залежності від діаметра трубопроводу), до розвезення труб варто приступати при готовності траншеї та після планування ґрунту, що виймається із траншеї й укладається на смугу руху, на якій повинен здійснюватися монтаж трубопроводу.

Схема монтажу трубопроводу на косогірських ділянках наведена на рис.4.1. Монтаж ускладнюється при значному числі поворотів траси в плані.

Підвезення та розкладання труб здійснюється двома способами:

• розкладання з будь-якої сторони до початку монтажу;

• зі сторони, протилежної монтажу, тому що об'їзд бригади, що працює на поличці, практично неможливий із-за наявності ділянок розвороту порожніх трубовозів у зворотному напрямку.

Монтаж можуть виконувати на бермі траншеї (якщо ширина полички дозволяє проводити роботи) та в траншеї (якщо ширина полиці на окремих ділянках є меншою за мінімально допустиму).

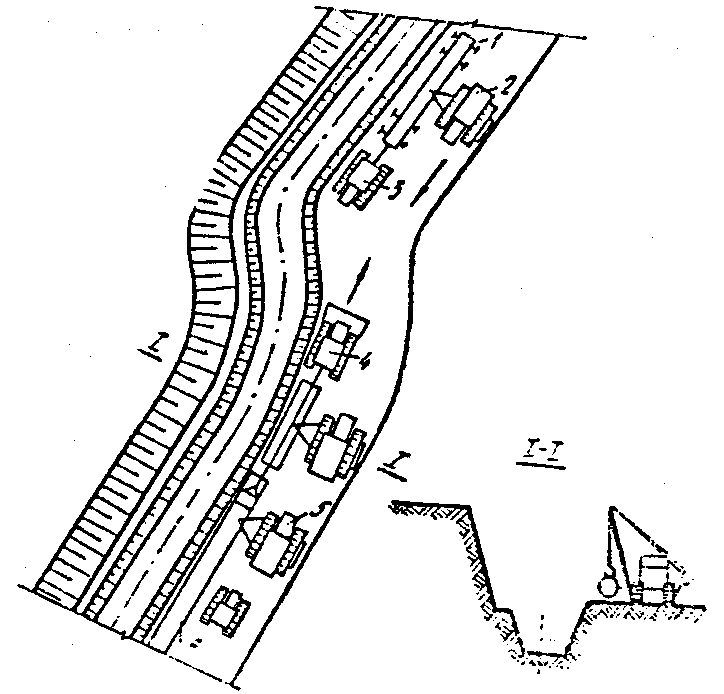

1 – труба, що підвозиться; 2 – трубоукладач; 3 – трактор; 4 – бульдозер; 5 – зварювальний агрегат; 6 – трубопровід, який монтується

Рисунок 4.1 – Монтаж трубопроводу на косогірських ділянках (на бермі траншеї)

При наявності значної кількості поворотів у плані та при монтажі трубопроводів із труб ізольованих в заводських стаціонарних умовах монтаж трубопроводу здійснюється в траншеї. В даному випадку, для забезпечення високої точності вписування трубопроводу в траншею, монтажна бригада комплектується газоріжучим постом, тоді бригада складається із трьох ланок:

- транспортної, яка виконує транспортування труб (кривих вставок) та розкладку їх вздовж траси;

• ланки монтажу стиків та зварювання двох шарів (кореневий шар й гарячий прохід, при монтажі на бермі траншеї; кореневий шар й внутрішнє підварювання при роботі в траншеї);

• ланки зварювання заповнюючих та облицювальних шарів зварного шва.

Технологія зварювання залежить від можливості використання для монтажу різних видів центратора (внутрішнього або зовнішнього). При монтажі на бермі траншеї внутрішній центратор використовується майже завжди, а при монтажі в траншеї стики збираються за допомогою зовнішнього центратора.

Використання внутрішнього центратора дозволяє застосувати прогресивну технологію зварювання-зварювання кореневого шару та гарячого проходу високопродуктивними електродами з органічним покриттям, зварювання заповнюючого та облицювального шарів низьководневими електродами з фтористо-кальцієвим покриттям.

При виконанні зварювальних робіт в гірській місцевості доцільно використовувати самохідні зварювальні установки типу СДУ-2В, УС-41.
