Лабораторна робота № 3
Тема: Дослідження біполярного транзистора
1 Мета роботи: Вивчення особливостей роботи біполярного транзистора, увімкнутого за схемою зі спільним емітером; побудова статичних ВАХ та визначення його основних параметрів (коефіцієнтів підсилення за струмом, за напругою та потужністю, вхідного та вихідного опорів).
2 Апаратура та прилади: ПЕОМ, програма Electronics Workbench.

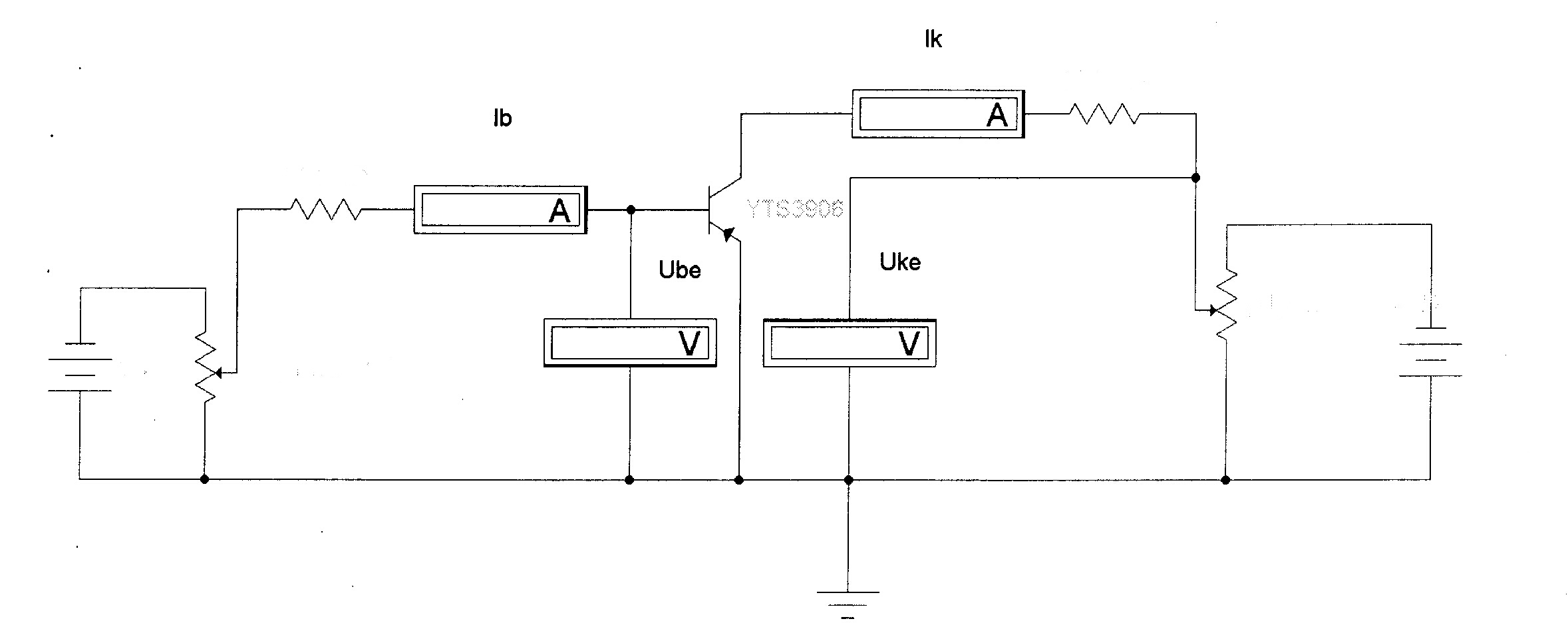

3 Схема дослідження: 1 кОм
1 кОм
1 кОм
1В 1кОм 10В
Рис.1
4 Основні теоретичні положення:
Транзистором (від TRANSFER RESISTOR – такий, що перетворює опір) називається НП прилад, який має один або декілька p-n переходів, три або більше виводів і здатний підсилювати потужність електричного сигналу.
Біполярний транзистор – це НП прилад, призначений для підсилення потужності сигналу, який має 2 p-n переходи, використовує носії зарядів двох різних типів: електронів та дірок і керується струмом.
Як елемент електричного кола, транзистор зазвичай використовується так, що один з його електродів є вхідним, другий вихідним, а третій – спільний відносно входу та виходу. У коло вхідного електроду вмикається джерело вхідного змінного сигналу, який треба підсилити за потужністю, у коло вихідного – навантаження, на якому виділяється підсилена потужність.
Розрізняють три схеми вмикання транзисторів:
з спільною базою - з СБ;
з спільним емітером - з СЕ;
з спільним колектором - з СК.
Схема зі спільним емітером (рис.1) найбільш розповсюджена.
Основні параметри біполярного транзистора для схеми з спільним емітером визначаються за формулами:
Rвх =ΔUБЕ / ΔІБ , при ΔUКЕ = const (сотні Ом – одиниці кОм);
Rвих =ΔUКЕ / ΔІК , при ΔІБ = const (одиниці – десятки кОм);
КІ = ΔІК / ΔІБ , ΔUКЕ = const (десятки – сотні);
КU = ΔUвих / ΔUвх , ΔIвх = const (сотні – тисячі);
КР = КІ ∙ КU (тисячі – десятки тисяч);
Для визначення статичних параметрів транзисторів використовують два види статичних характеристик:
- вхідні ІБ = f(UБЕ) при UКЕ = const (рис.2);
- вихідні ІК = f(UКЕ) при ІБ = const (рис.3).
