Лабораторна робота № 10
Тема: Дослідження роботи симетричного тригера на транзисторах
1 Мета роботи: Наближений розрахунок та вивчення особливостей роботи тригерів, виконаних на дискретних елементах.
2 Апаратура та прилади: ПЕОМ, програма Electronics Worbench.
3 Схема дослідження:
EК = 9В RК1 = 1КОм RК2 = 1КОм
R1 = 12 КОм R2 = 12 КОм
С1 = 360пФ С2 = 360пФ
VT1 VT2
C = 120 пФ VD2
RБ 1=8,2кОм RБ2 =8,2кОм
EЗМ=3В
C = 120 пФ VD1
Рис. 1

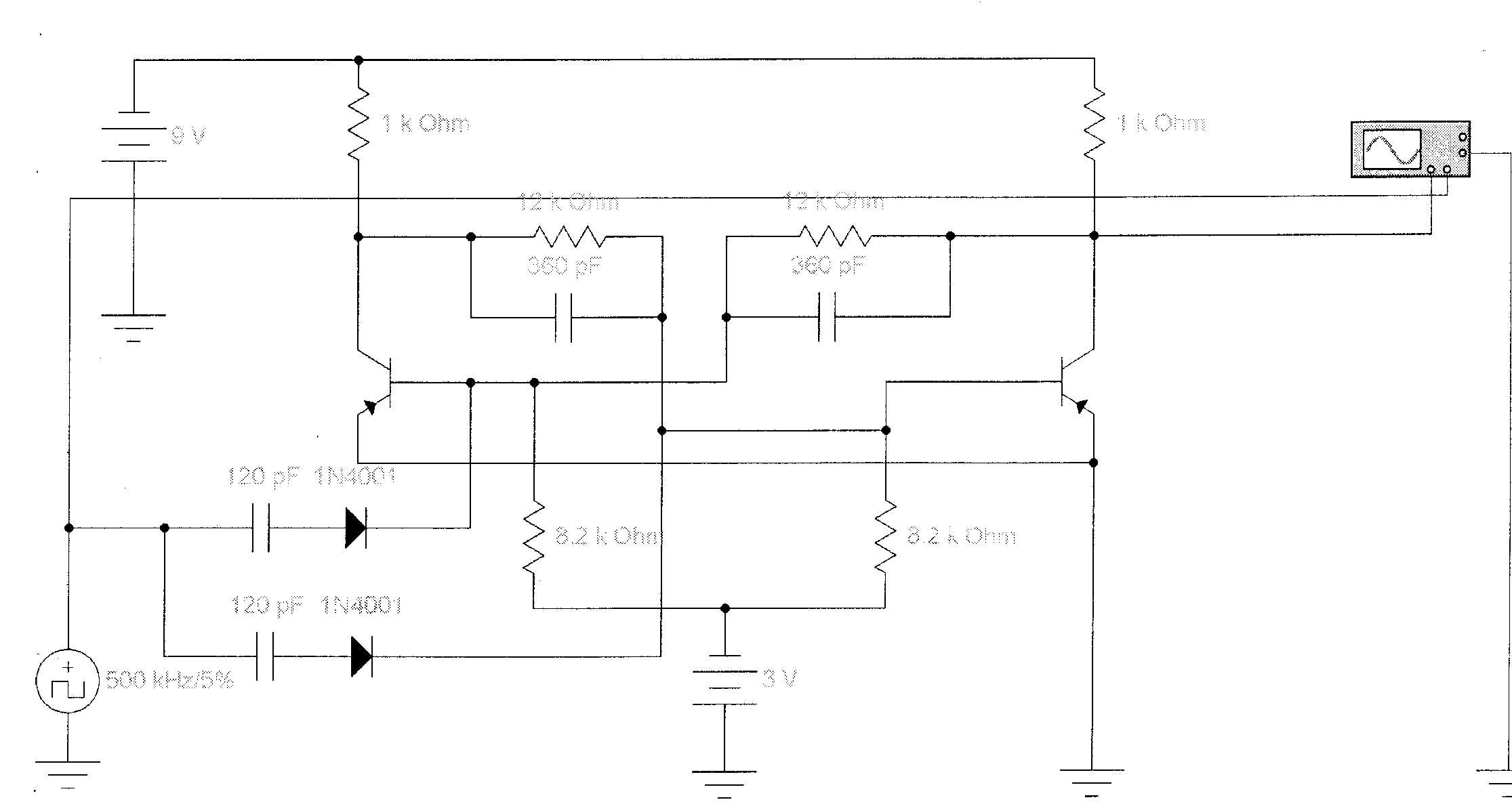

За принципом дії даний тригер (рис.1) є Т – тригером, який
називається лічильним. В даній схемі тригера додатній зворотній зв'язок
реалізується ланками R1C1 та R2C2 , які з'єднують колектор кожного
транзистора з базою іншого, і забезпечує лавиноподібне перекидання
тригера.

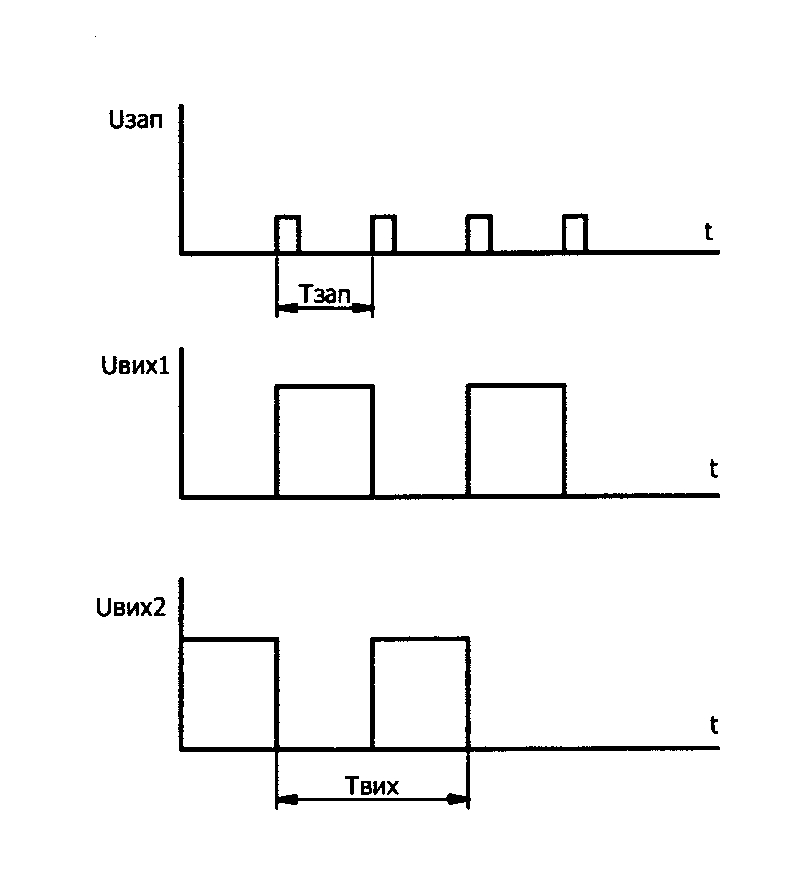

Напруга Езм призначена для надійного утримання в закритому стані Рис.2 закритому стані одного з транзисторів схеми. Після підключення джерела живлення тригер знаходиться в одному з двох сталих станів скільки завгодно часу при відсутності сигналів керування та наявності живлення – тобто тригер має енергозалежну пам'ять.
Коло з діодами VD1 та VD2 є колом запуску тригера при подачі напруги запуску Uзап. Запуск відбувається запираючими позитивними імпульсами для зменшення потужності джерела запускаючих імпульсів і зменшення тривалості встановлення стану.
4 Основні теоретичні положення:
Основою послідовнісних пристроїв (пристроїв з пам'яттю) є тригери. Тригер забезпечує запам'ятовування елементарного об'єму інформації – 1 біт.
Тригери – це послідовнісний пристрій, призначений для запису і зберігання значення одно розрядної двійкової інформації.
Тригери будують на напівпровідникових приладах, які мають ділянку з негативною крутизною характеристики (на тиристорах), на основі двокаскадних підсилювачів з додатнім зворотним зв'язком. Тригери в інтегральному виконанні будують на логічних цифрових елементах.
Стан тригера визначають за станом вихідного сигналу. Входи тригера ділять на інформаційні і допоміжні.
Тригери класифікують:
- за способом запису інформації – на асинхронні (нетактові) і синхронні (тактові);
- за принципом побудови – на дво- і одноступінчаті;
- за функціональними можливостями – тригери із встановленням в 0 або 1 (RS), тригер з прийомом інформації по одному входу (D), тригер з лічильним входом (Т), тригер з інформаційним входом (JK).
Використовують тригери для:
1) перетворення імпульсу довільної форми у прямокутну, тобто як формувачі імпульсів прямокутної форми (тригери Шмітта);
2) створення електронних реле;
3) створення пристроїв підрахунку імпульсів і ділення частоти надходження імпульсів;
4) зберігання інформації у двійковому коді.
