7 Контрольні питання:
7.1. До якого типу генераторів відноситься мультивібратор?
7.2 У яких режимах працює мультивібратор?
7.3 На основі яких електронних приладів виконуються мультивібратори?
7.4 Які стани рівноваги має одновібратор та мультивібратор в автоколивальному режимі?
7.5 Який мультивібратор називається симетричним і у чому полягає умова його симетрії?
7.6 Які особливості схем запуску одновібраторів?
8 Література:
8.1 Гуржій А.М., Самсонов В.В., Поворознюк Н.І. Імпульсна та цифрова техніка: Підручник для учнів професійно- технічних навчальних закладів. – Х.: ТОВ «Компанія СМІТ», 2005. – 424 с..
8.2 Ю.П. Колонтаєвський, А.Г. Сосков, “Промислова електроніка та мікросхемотехніка: теорія і практикум.».- К.: «Каравела», 2003. - 368 с.
8.3 Основи технічної електроніки: У 2 кн. Кн.. 2. Схемотехніка: О-75 Підручник/В.І. Бойко, А.М. Гурій, В.Я. Жуйкою та ін. – К.: Вища шк.., 2007. – 510 с.
Лабораторна робота №12
Тема: Дослідження цифро-аналогових перетворювачів
1 Мета роботи: Вивчення принципів побудови ЦАП, дослідження ЦАП на дискретних елементах і у вигляді інтегральної мікросхеми, придбання навиків по їх застосуванню.
2 Апаратура та прилади: ПЕОМ, програма Electronics Worbench.
3 Схема дослідження:

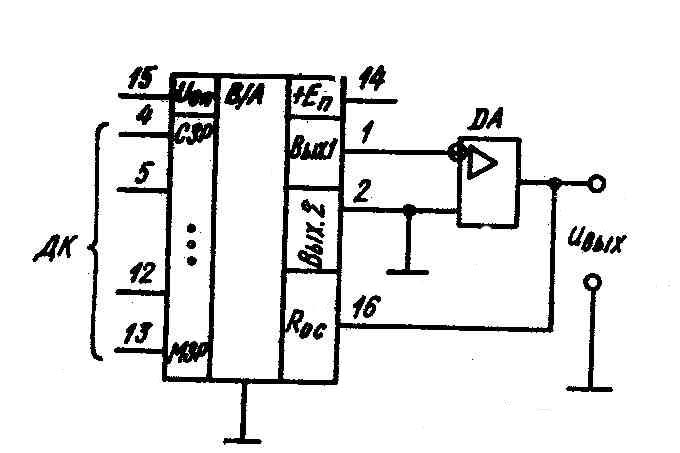

Рис. 1 Рис.2
Рис. 3
4 Основні теоретичні положення:
У електронній апаратурі широко використовуються як безперервні (аналогові), так і дискретні (цифрові) сигнали. Тому виникла необхідність створення пристроїв, які б здійснювали перетворення інформації з цифрової форми в аналогову – цифро – аналогові перетворювачі (ЦАП) і, навпаки, з аналогової в цифрову – аналогово – цифрові перетворювачі (АЦП).
ЦАП іноді називають перетворювачами код – аналог, оскільки вхідний цифровий сигнал представляється найчастіше в двійковому коді. Завдання ЦАП – перетворення двійкового коду в вихідну напругу, пропорційну ваговим коефіцієнтам розрядів двійкової системи числення (…8, 4, 2, 1). Зміна вхідних кодів викликає зміну вихідної напруги ЦАП.
Найпростіша схема ЦАП (рис.1) являє собою резистивну матрицю, в якій сума струмів, що протікає через спільний резистор R0, пропорційна ваговим коефіцієнтам двійкових розрядів, а вихідна напруга (при R0 << R) пропорційна двійковому числу.
Uвих = ∑I*R0
Число входів, а отже, і складових вихідної матриці, визначається кількістю розрядів двійкового коду, який треба перетворити.
Вага n–го розряду в вихідній напрузі в 2 рази більша, ніж вага (n-1) розряду.
Для одержання складових вихідної напруги, які відрізняються вагою в 2 рази, вибирають певним чином опори резисторів у вхідних колах.
До шини старшого розряду підключають резистор з опором R, тоді кожен наступний резистор повинен мати опір в 2 рази більший за попередній.
Uвих = М(An*2n-1 + Аn-1*2n-2 +… + А2*21 + А1*20).
М = Е*R0/R*2n-1 – масштабний коефіцієнт (коефіцієнт пропорційності), який визначає масштаб перетворення цифрового сигналу, записаного в дужках в десятковій формі і рівного сумі вагових коефіцієнтів для заданої комбінації двійкового коду.
А1, А2, А3…Аn – цифри 1 або 0, які характеризують стан розрядів двійкового коду. Аn – відповідає старшому розряду, А1 – молодшому.
До резисторів ЦАП ставлять жорсткі вимоги по стабільності і точності номінальних опорів, особливо в широкому діапазоні температур.
При розкиді опорів резисторів змінюються значення вагових коефіцієнтів і зростає похибка перетворення. Для усунення цього недоліку використовують схему ЦАП, яка має резистори тільки двох номіналів параметрів R і 2R.
В ЦАП в інтегральному виконанні широко використовується принцип підсумовування струмів на елементах матриці типу R - 2R.
