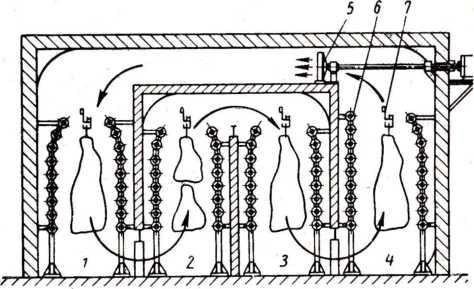

Рис.
155. Тоннельная морозилка (конструкция
ВНИХИ):
7
— подвесные пути1, 2, 3 И 4—тоннели; 5—вентилятор; 6—охлаждающие батареи;
интенсивным движением воздуха (рис. 155). Тоннели расположены в грузовом пространстве морозильной камеры.
На площади 6 х 6 м2 имеются четыре тоннеля с подвесными путями. Тоннели разделены перегородками с отверстиями для прохода воздуха. Вдоль тоннелей смонтированы однорядные пристенные оребренные батареи непосредственного испарения. Воздух, нагнетаемый вентилято-рами, последовательно проходит через тоннели со скоростью 3-3,5м/сек. Благодаря хорошему лучистому и конвективному теплообмену продол-жительность замораживания с учетом времени на загрузку и выгрузку мяса составляет 14 ч ири температуре воздуха —35° С. Проектная про-изводительность морозилки 10 Мг в сутки, что дает съем замороженной продукции с 1 м2 в 2,8 раза больший, чем при медленном заморажива-нии.
Загрузка и разгрузка тоннелей механизированы. Каждый морозиль-ный отсек оборудован индивидуальным цепным конвейером с толкате-лями, которые перемещаются вдоль подвесного пути н увлекают роли-ки с подвешенным мясом.
9 Н. Д. Кочетков
258 Охлаждение, замораживание и холод, хранение пищевых продуктов
Морозилка такого же типа на 20 Мг в сутки монтируется из стандарт-ных деталей и узлов и занимает площадь 12 х 6 м2.
В последнее время широкое применение получает способ заморажи-вания парного мяса без предварительного охлаждения (однофазное за-мораживание). Качество мяса, замороженного однофазным способом, такое же высокое, как и мяса двухфазной холодильной обработки (т. е. замороженного после предварительного охлаждения в течение суток до +4° С). Способ однофазного замораживания более экономичен, чем двухфазный способ. При интенсивном замораживании приблизительно на 42% сокращается продолжительность холодильной обработки и пот-ребность в производственных площадях, в 2 раза снижается естествен-ная убыль мяса и на 40—43% увеличивается производительность труда рабочих. Себестоимость обработки мяса значительно снижается.
Однофазное замораживание мяса целесообразно при наличии на предприятиях мощных низкотемпературных морозильных камер (с тем-пературой воздуха от —30 до —35° С), обеспечивающих быстрое замо-раживание мяса. Загрузка и выгрузка таких морозилок должна быть ме-ханизирована и производиться синхронно с работой главного конвейе-ра цеха первичной переработки скота.
Всесоюзным научно-исследовательским институтом мясной промы-шленности (ВНИИМП) разработана опытная непрерывно-поточная мо-розилка для быстрого однофазного замораживания мяса на Луганском мясокомбинате (рис. 156). Морозилка расположена на одном этаже с цехом первичной переработки скота, разделена перегородками на четы-ре отсека, связанные между собой подвесными путями. В разных отсе-ках способы охлаждения и распределения воздуха предусмотрены раз-личные. Изучение работы такой морозилки позволит выявить наиболее рациональный способ охлаждения и рекомендовать тип камерной моро-зилки для парного мяса.
За рубежом мясо в тушах, полутушах и четвертинах и рыбы крупных пород замораживают интенсифицированным методом — при темпера-турах от —30 до —50° С и скоростях движения воздуха у поверхности продукта до 5 м/сек. Используют преимущественно морозилки тонне-льного типа.
Замораживание в скороморозильных аппаратах в потоке холод-ного воздуха. В скороморозильных аппаратах воздушного охлаждения процесс замораживания осуществляют при низких температурах и более высоких скоростях циркулирующего воздуха (до 10 м/сек).
Достоинством скороморозильных аппаратов с интенсивной циркуля-цией воздуха является их универсальность. Такие аппараты применяют для замораживания всех видов пищевых продуктов (в таре и без, нее)
Замораживание пищевых продуктов 259
— мясных отрубов, субпродуктов, фасованного и блочного мяса, тушек птицы, мелкой и средней рыбы, плодов и ягод, полуфабрикатов, кулинарных изделий и т. п.
Аппараты воздушного охлаждения весьма распространены в пищевой промышленности (70—80% от общего количества морозильных аппа-

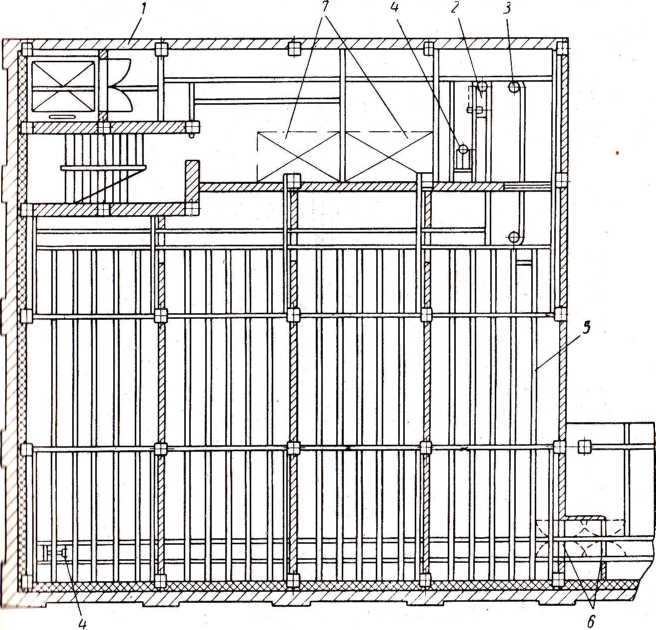

Рис.
156. Механизированная камерная морозилка
ВНИИМПа для быстрого замораживания
парного мяса:
1-
морозильная камера; 2
— привод конвейера выгрузки замороженного
мяса; 3
— по-воротные звездочки конвейера; 4
—
натяжные станции конвейеров; 5
— подвесные пути, 6
—
двери-хлопушки с резиновыми створками;
7 — воздухоохладители
