Контрольные вопросы
Какие детали используются при обработке карманов в рамку?
Как намечается место расположения кармана?
Как соединяют долевик с основной деталью?
В каком случае необходим подзор? Как он соединяется с подкладкой кармана?
Какой должна быть длина обтачек по отношению к длине входа в карман?
Как располагают обтачки во время притачивания их к основной детали?
Технические условия выполнения операции притачивания обтачек. Как проверить правильность выполнения операции?
Как прорезают вход в карман?
Что изменится в рисунке 3.1, если нижняя обтачка будет цельновыкроенной с подкладкой кармана?
Что изменится в рисунке 3.2, если подкладка кармана будет состоять из одной детали?
Сравните методы обработки (рис. 3.1 и 3.2) по трудоемкости и качеству.
Какие дефекты могут возникнуть при обработке кармана? Пути их предупреждения и устранения.
Лабораторная работа № 4 «обработка прорезных карманов с листочками»
Цель работы: изучение методов обработки и приобретение навыков изготовления прорезных карманов с листочками.
Содержание работы
Изучение вариантов конструктивно-технологических решений прорезных карманов с листочками.
Изучение технологии обработки прорезных карманов с листочками.
Разработка справочников технологических операций на заданные варианты обработки карманов.
Изготовление образцов узлов.
Методические указания
В зависимости от материала и модели изделия листочки могут быть цельновыкроенными или состоять из двух частей, обрабатываться с прокладками или без них; нижняя часть листочки может быть цельновыкроенной с подкладкой кармана. Долевик применяется при обработке карманов в изделиях из материалов, легко поддающихся растяжению.
Методы обработки карманов с листочками во многом зависят от конструктивно-технологического решения узла: листочка с втачными или настрочными (предварительно обработанными) концами.
Прорезной карман с листочкой с втачными концами
Листочка обычно проектируется цельновыкроенной с подкладкой кармана. Линию сгиба листочки намечают от верхнего края подкладки кармана на расстоянии, равном ширине листочки в готовом виде плюс 15 мм на шов. На изнаночную сторону подкладки кармана по намеченной линии накладывают прокладку клеевым покрытием вниз и приутюживают. Затем верхний край подкладки кармана перегибают по намеченной линии изнанкой внутрь и заутюживают сгиб листочки, одновременно окончательно приклеивая прокладку. Со стороны подкладки кармана намечают линию притачивания листочки (на расстоянии от сгиба, равном ширине листочки) и две поперечные линии, определяющие длину листочки.
На лицевой стороне основной детали намечают две долевые линии с расстоянием между ними, равным ширине листочки в готовом виде, и две поперечные линии, определяющие длину кармана. Листочку накладывают на лицевую сторону изделия лицевой стороной вниз, продольными срезами к верхней намеченной линии кармана и приметывают, совмещая намеченную линию на листочке с нижней долевой линией на основной детали. Листочку притачивают по намеченной линии к основной детали до поперечных линий, закрепляя концы обратной строчкой. Нитки приметывания листочки удаляют. Подкладку кармана накладывают на основную деталь лицевой стороной вниз и притачивают по намеченной верхней линии до поперечных линий, закрепляя концы обратной строчкой.
Отверстие для кармана прорезают с изнанки посередине между строчками; не доходя до концов строчек на 10÷15 мм, ткань разрезают под углом к строчкам, заканчивая разрез на 1÷2 мм от них. Если один конец кармана входит в соединительный шов, то деталь прорезают, начиная от среза. Подкладку кармана вывертывают на изнанку изделия, листочку выправляют и верхний край ее приметывают к подкладке. Концы листочки закрепляют обратной машинной строчкой, подтягивая уголки, и стачивают подкладку с трех сторон, закругляя строчку в углах. Срезы подкладки кармана обметывают. Карман приутюживают с изнанки изделия через увлажненный проутюжильник или с увлажнением без проутюжильника.
Прорезной карман с листочкой с настрочными концами
Листочка может быть цельновыкроенной со своей нижней частью или обтачной, обрабатываться с клеевой или неклеевой прокладкой или без них. Неклеевую прокладку располагают с изнаночной стороны листочки так, чтобы она входила на 1÷2 мм в шов обтачивания детали. При обработке цельновыкроенной листочки неклеевую прокладку настрачивают на нижнюю часть листочки.
Листочку обтачивают со стороны нижней части ее по боковым (цельновыкроенную) или по боковым и верхней сторонам (обтачную). Излишки ткани в уголках подрезают, вывертывают листочку на лицевую сторону и выметывают, образуя кант из основной ткани. Деталь приутюживают и, если это предусмотрено моделью, прокладывают отделочную строчку.
Если листочка проектируется цельновыкроенной с подкладкой кармана, то от верхнего края подкладки кармана на расстоянии, равном ширине листочки плюс 15 мм на шов, намечают линию сгиба листочки. Параллельно сгибу проводят вторую линию, определяющую ширину готовой листочки, и две поперечные линии, определяющие длину листочки. Подкладку кармана перегибают по намеченной линии сгиба лицевой стороной внутрь и обтачивают концы листочки швом 5÷7 мм (рис. 4.1).

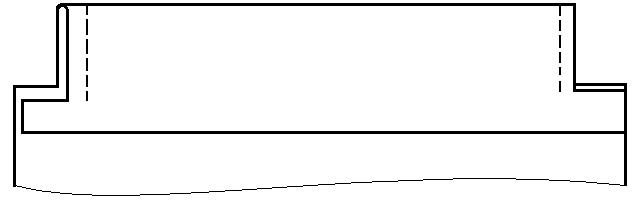

Рис. 4.1. Обтачивание листочки, цельновыкроенной с подкладкой кармана
Швы в углах листочки подрезают, оставляя припуск 3÷4 мм. Листочку вывертывают и приутюживают со стороны нижней части. В соответствии с моделью прокладывают отделочную строчку по трем сторонам листочки. На нижней стороне листочки намечают линию притачивания ее к изделию. На основной детали намечают одну долевую и две поперечные линии, определяющие длину кармана. Листочку накладывают на лицевую сторону изделия лицевой стороной вниз, долевыми срезами к линии прорези кармана и приметывают, совмещая намеченную линию на листочке с долевой линией на основной детали. Листочку притачивают к изделию, закрепляя концы обратной машинной строчкой. Нитки приметывания листочки удаляют.
При обработке кармана с обтачной по трем сторонам листочкой подкладку кармана накладывают на листочку лицевой стороной вниз; листочку и подкладку притачивают одновременно к основной детали по намеченной линии, уравнивая срезы. Вторую часть подкладки кармана накладывают изнанкой вверх вплотную к шву притачивания листочки и притачивают на расстоянии 8÷10 мм от строчки притачивания листочки. В карманах, где листочка имеет прямые концы, строчки заканчивают на одном уровне с концами строчки притачивания листочки. При иной форме листочки строчку в остром (нижнем) конце листочки заканчивают на 1÷5 мм выше конца строчки притачивания листочки к основной детали, а в тупом (верхнем) конце заканчивают на одном уровне с концом строчки притачивания листочки или выше на 2÷3 мм в зависимости от скоса концов. Отверстие для кармана прорезают с изнанки посередине между строчками; не доходя до концов строчек на 7÷10 мм, ткань разрезают под углом к строчкам, заканчивая разрез на 1÷2 мм от них. Подкладку кармана вывертывают на изнанку изделия и листочку приметывают к изделию. Подкладку кармана стачивают с трех сторон, закругляя строчку в углах, срезы подкладки обметывают. Концы листочки настрачивают на основную деталь в соответствии с моделью или закрепляют подшивочными стежками. Карман приутюживают с изнанки изделия через увлажненный проутюжильник или с увлажнением без проутюжильника.
Если один из концов листочки входит в соединительный шов, необработанный конец листочки подтягивают и закрепляют на основной детали одновременно со стачиванием подкладки кармана.
При обработке карманов в изделиях из толстых материалов подкладка кармана выкраивается из другого (чаще всего подкладочного) материала и, при необходимости, используется подзор из основного материала.
При проверке качества обработки карманов проверяют ширину и длину листочек, правильность закрепления карманов в концах, качество строчек и влажно-тепловой обработки.
На рисунках 4.2 и 4.3 представлены сборочные схемы прорезных карманов с листочками с втачными и настрочными концами, а в таблицах 4.1 и 4.2 – технологические последовательности обработки этих узлов.

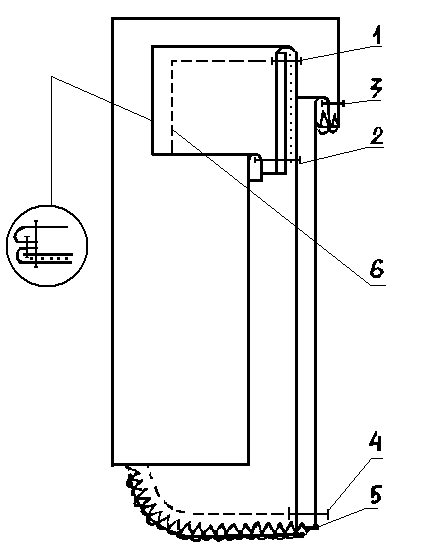

Рис. 4.2. Обработка кармана с листочкой с втачными концами |
Рис. 4.3. Обработка кармана с листочкой с настрочными концами |
Таблица 4.1
