Контрольные вопросы

1. Что проектируется для предотвращения растяжения верхней стороны кармана?

2. В каком случае обтачка для обработки верхней стороны кармана может проектироваться цельновыкроенной с основной деталью?

3. Какая деталь располагается сверху во время притачивания подкладки кармана к основной детали?

4. В каких случаях подкладка карманов платья выкраивается не из основного материала?

5. Для чего надсекают шов притачивания обтачки кармана на вогнутом участке?

6. Со стороны какой детали выполняют выметывание края кармана после притачивания обтачки?

7. Для чего выполняется обметывание срезов деталей?

8. Перечислите основные этапы обработки кармана в шве соединения деталей.

9. Какие дефекты могут возникнуть при обработке кармана? Их причины и способы устранения.

Лабораторная работа № 3 «обработка прорезных карманов в рамку»

Цель работы: изучение методов обработки и приобретение навыков изготовления прорезных карманов в рамку.

Содержание работы

1. Изучение вариантов конструктивно-технологических решений прорезных карманов в рамку.

2. Изучение технологии обработки прорезных карманов в рамку.

3. Разработка справочников технологических операций на заданные варианты обработки карманов.

4. Изготовление образцов узлов.

Методические указания

Карман в рамку простую (с заутюженными обтачками)

Для его обработки необходимы следующие детали: две обтачки из основного или отделочного материала, подкладка кармана (может быть из двух частей), долевик (при необходимости). Долевик применяется в изделиях из растяжимых материалов и располагается с изнаночной стороны основной детали на уровне входа в карман. Долевик может проектироваться из материалов с клеевым покрытием или без него. Во втором случае его приметывают к основной детали или прикалывают булавками. Обтачки кармана могут быть цельновыкроенными с подкладкой кармана. Если подкладка выкроена не из основного материала, то необходим подзор, который настрачивается на подкладку кармана и располагается на уровне входа в карман. В зависимости от толщины основного материала подзор настрачивают накладным швом с закрытым срезом (тонкие материалы) или с открытым предварительно обметанным срезом.

Обработку прорези в рамку с заутюженными обтачками применяют для карманов с прямым входом. На лицевой стороне основной детали намечают две долевые линии с расстоянием между ними, равным удвоенной ширине двух рамок (в готовом виде), и две поперечные линии, определяющие длину кармана (рис. 3.1). Обтачки перегибают вдоль посередине изнанкой внутрь и заутюживают сгиб. Затем обтачки кармана накладывают так, чтобы сгиб обтачки проходил у намеченной линии кармана, а обрезные края обтачки были обращены в сторону прорези кармана, и приметывают. Концы обтачек должны выходить за линии, определяющие размер кармана, на 15÷20 мм с каждой стороны (рис. 3.2). Обтачки притачивают, заканчивая строчку на уровне поперечных линий (расстояние от строчки до сгиба обтачки равно ширине рамки кармана в готовом виде). Нитки приметывания обтачек карманов удаляют. Правильность притачивания обтачек проверяют с изнанки основной детали: строчки должны быть параллельны и заканчиваться на одном уровне. Отверстие для кармана прорезают с изнанки посередине между строчками, начиная от середины кармана по обе стороны. Не доходя до концов строчек на 7÷10 мм, ткань разрезают под углом к строчкам, заканчивая разрез на 1÷2 мм от них (рис. 3.3).

Рис. 3.1. Нанесение линий расположения кармана

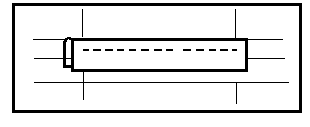

Рис. 3.2. Притачивание верхней обтачки

Рис. 3.3. Прорезание входа в карман

Обтачки вывертывают на изнаночную строну изделия, выправляя рамку, и закрепляют концы кармана обратной машинной строчкой, подтягивая уголки. Рамку кармана сметывают крестообразными стежками. Если подкладка кармана состоит из двух частей, то одна из них должна быть короче на 40÷50 мм. Меньшую часть подкладки притачивают к нижней обтачке швом шириной 10 мм. Припуски на шов отгибают в сторону подкладки. Большую часть подкладки притачивают к верхней обтачке, прокладывая строчку с изнанки в шов притачивания обтачки (основную деталь при этом отгибают). Ширина шва не должна быть менее 10 мм. Швы притачивания подкладки к обтачкам обметывают. В зависимости от модели изделия с лицевой стороны прокладывают отделочные строчки параллельно рамке кармана. Отделочную строчку по нижней стороне кармана (расстояние от строчки до шва притачивания обтачки зависит от модели) прокладывают, отгибая верхнюю часть подкладки кармана. Подкладку кармана стачивают с трех сторон, закругляя строчку в углах. Ширина шва 10÷15 мм. Срезы подкладки кармана обметывают. Карман приутюживают с изнанки изделия через увлажненный проутюжильник или с увлажнением без проутюжильника.

Карман в рамку сложную (с незаутюженными обтачками, с фигурным входом)

Расположение кармана размечается одной долевой линией и двумя поперечными. На лицевую сторону основной детали накладывают обтачки лицевой стороной вниз, а срезами вплотную к намеченной линии кармана, приметывают и притачивают. Швы притачивания обтачек разутюживают, затем, аналогично рассмотренному ранее, прорезают вход в карман. Через прорез кармана вывертывают обтачки на изнаночную сторону изделия, выправляют, образуя рамку, выметывают края кармана. Нижнюю рамку кармана закрепляют с лицевой стороны строчкой в шов притачивания обтачки. Притачивают подкладку кармана к верхней и нижней обтачкам, прокладывают отделочную строчку по верхнему краю кармана. Стачивают и обметывают подкладку кармана, приутюживают карман.

Обтачка кармана может быть одна (двойной ширины). При обработке фигурных прорезных карманов в рамку одной обтачкой ширину рамки намечают на изнанке детали двумя фигурными параллельными линиями, расстояние между которыми равно удвоенной ширине одной рамки, длину – двумя поперечными линиями. Обтачку накладывают лицевой стороной вниз на лицевую сторону изделия и приметывают, а затем притачивают со стороны изнанки изделия по намеченным линиям кармана. Нитки приметывания обтачки кармана удаляют. Отверстие для кармана прорезают с изнанки посередине между строчками; не доходя до поперечных строчек на 7÷10 мм, ткань разрезают под углом, заканчивая разрез на 1÷2 мм от строчек. Обтачку вывертывают на изнанку изделия, огибая шов притачивания обтачки, и выметывают каждую рамку. Концы кармана закрепляют обратной машинной строчкой, подтягивая уголки. По нижней стороне кармана с лицевой стороны в шов притачивания обтачки прокладывают отделочную строчку, закрепляя рамку. Верхнюю часть подкладки кармана накладывают на карман со стороны изнанки детали, уравнивая верхние срезы верхней обтачки и подкладки, и прикалывают. Отделочную строчку по верхней стороне кармана прокладывают с лицевой стороны в шов притачивания обтачки, одновременно притачивая верхнюю часть подкладки кармана. Булавки и нитки выметывания рамки удаляют. Рамку кармана сметывают крестообразными стежками. Рамку кармана приутюживают с изнаночной стороны через увлажненный проутюжильник. Нижнюю часть подкладки кармана притачивают к нижнему срезу нижней обтачки швом шириной 7÷10 мм. Подкладку кармана стачивают с трех сторон, закругляя строчку в углах, срезы подкладки обметывают. Карман приутюживают с изнанки изделия через увлажненный проутюжильник или с увлажнением без проутюжильника.

При проверке качества обработки кармана проверяют ширину и длину рамок карманов, правильность закрепления кармана в концах, качество строчек и влажно-тепловой обработки.

На рисунке 3.4 представлена схема, а в таблице 3.1 – последовательность технологических операций одного метода обработки прорезного кармана в рамку простую.

Таблица 3.1

Технологическая последовательность обработки прорезного кармана в рамку с заутюженными обтачками

Номер операции	Наименование технологической операции	Специаль-ность	Разряд	Затрата вре-мени, мин.	Оборудо-вание, приспособ-ления, инстру-менты
1	Наметить линии для притачивания обтачек	р	3	2,03	Линейка, мел
2	Заутюжить сгибы обтачек	у	3	2,41	Утюг
3	Приметать обтачки кармана по намеченным линиям	р	3	4,32	Игла, наперсток, ножницы
4	Притачать приметанные обтачки кармана	м	4	2,99	1022Н АО «Орша» Беларусь
5	Удалить нитки приметывания обтачек	р	1	0,944	ножницы
6	Прорезать отверстия для кармана	р	4	2,33	То же
7	Вывернуть обтачки на изнаночную строну изделия и закрепить концы кармана	м	3	4,08	1022Н АО «Орша» Беларусь
8	Сметать рамку кармана	р	3	2,42	Игла, наперсток, ножницы
9	Притачать части подкладки кармана к обтачкам	м	3	2,22	1022Н АО «Орша» Беларусь
10	Обметать швы притачивания частей подкладки кармана	с	3	1,97	51- 284 ОАО «Агат» РФ
11	Стачать подкладку кармана с трех сторон	м	3	2,59	1022Н АО «Орша» Беларусь
12	Обметать срезы подкладки кармана	с	3	1,97	51- 284 ОАО «Агат» РФ
13	Приутюжить готовый карман	у	4	2,65	Утюг
Итого				32,924

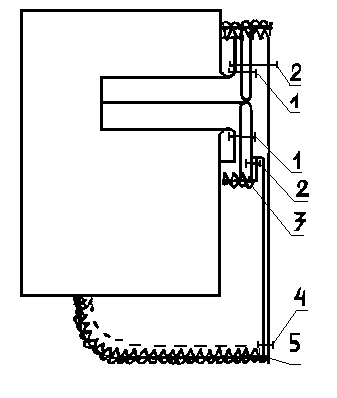

Рис. 3.4. Обработка кармана в рамку простую

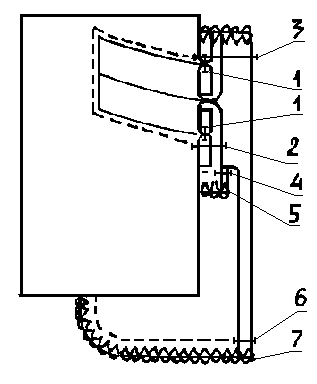

Рис. 3.5. Обработка кармана в рамку сложную

На рисунке 3.5 представлена схема, а в таблице 3.2 – последовательность технологических операций одного метода обработки прорезного кармана в рамку сложную.

Таблица 3.2

Технологическая последовательность обработки прорезного кармана в рамку с незаутюженными обтачками

Номер операции	Наименование технологической операции	Специаль-ность	Разряд	Затрата вре-мени, мин	Оборудо-вание, приспо-собления, инстру-менты
1	2	3	4	5	6
1	Наметить ширину фигурных рамок и длину кармана	р	3	2,23	Линейка, мел
2	Приметать обтачки кармана	р	3	2,70	Игла, наперсток, ножницы
3	Притачать приметанные обтачки кармана	м	4	2,63	1022Н АО «Орша» Беларусь
4	Удалить нитки приметывания обтачек	р	1	1,04	Ножницы
5	Прорезать отверстие для кармана	р	4	2,63	То же
6	Вывернуть обтачки на изнаночную сторону изделия и выметать	р	3	5, 97	Игла, наперсток, ножницы
Продолжение табл. 3.2
1	2	3	4	5	6
7	Закрепить концы кармана	м	3	1,91	1022Н АО «Орша» Беларусь
8	Проложить отделочную строчку по нижней стороне кармана	м	4	2,35	1022Н АО «Орша» Беларусь
9	Проложить отделочную строчку по верхней стороне кармана, подкладывая одну часть подкладки кармана	м	4	3,75	1022Н АО «Орша» Беларусь
10	Удалить нитки выметывания рамок	р	1	1,02	Ножницы
11	Сметать рамки кармана	р	3	2,42	Игла, наперсток, ножницы
12	Приутюжить рамки кармана	У	3	2,99	Утюг, пульверизатор
13	Притачать нижнюю часть подкладки кармана к обтачке	м	2	1,11	1022Н АО «Орша» Беларусь
14	Обметать шов притачивания нижней части подкладки кармана	с	3	1,97	51- 284 ОАО «Агат» РФ
15	Стачать подкладку кармана с трех сторон	м	3	2,59	1022Н АО «Орша» Беларусь
16	Обметать срезы подкладки кармана	с	3	1,97	51- 284 ОАО «Агат» РФ
17	Приутюжить готовый карман	у	4	2,65	Утюг
Итого				41,93

Обработка карманов может выполняться на швейных машинах-полуавтоматах.

На первом этапе лабораторной работы студенты по журналам мод, образцам узлов и готовых изделий, картотеке разновидностей обработки заданного узла изучают варианты конструктивно-технологических решений одноименных деталей и узлов и особенности их обработки. Кроме того, необходимо вспомнить следующие материалы предыдущего семестра:

• конструкция одежды и ее деталей; срезы деталей;

• виды строчек и швов;

• терминология всех видов выполняемых работ;

• технические условия выполнения всех видов работ.

Вторая часть лабораторной работы заключается в разработке справочников технологических операций и изготовлении заданных вариантов обработки узлов.

В отчете по лабораторной работе должны быть представлены краткие сведения из теории, приведены сборочные схемы изготовляемых узлов и справочники технологических операций на них в форме таблицы 1.2. Сведения о технологических операциях по обработке узлов следует брать из источника [2].
