Справочник технологических операций обработки накладного

кармана с нижними краями закругленной формы

Номер операции	Наименование технологической операции	Специальность	Разряд	Затрата времени, мин.	Схема выполнения операции, технические условия выполнения операции	Оборудование, приспособления, инструменты
1	Застрочить край припуска на обработку верхнего края кармана	М	2	1,13		1022Н АО «Орша» Беларусь

В справочнике технологических операций должно быть показано положение деталей при выполнении операции, указаны величины припусков на швы, расстояние между строчками, глубина надсечек и т.п.

Сведения о технологических операциях по обработке узлов следует брать из источника [2].

Контрольные вопросы

1. Каковы особенности обработки накладных карманов в изделиях из легкоосыпающихся материалов?

2. Перечислите варианты обработки верхнего края накладного кармана.

3. Чем отличается обработка накладных карманов с нижними прямыми углами при расположении строчки соединения их с основными деталями на 2 мм и 10 мм от края кармана?

4. Чем отличается обработка накладных карманов с нижними овальными краями при расположении строчки соединения их с основными деталями на 2 мм и 10 мм от края кармана?

5. Какая деталь располагается сверху во время притачивания отделочного канта к срезам накладного кармана?

6. Как намечается место расположения накладного кармана на основной детали?

7. Каковы особенности обработки накладных карманов с оканто-ванными срезами?

8. За счет чего обеспечивается прочность закрепления верхних углов накладных карманов?

9. Как проверить качество обработки накладных карманов?

Лабораторная работа № 2 «обработка карманов в швах деталей»

Цель работы: изучение методов обработки и приобретение навыков изготовления карманов в швах деталей.

Содержание работы

1. Изучение вариантов конструктивно-технологических решений карманов в швах деталей.

2. Изучение технологии обработки карманов в швах деталей.

3. Разработка справочников технологических операций на заданные варианты обработки карманов.

4. Изготовление образцов узлов.

Методические указания

Карманы в швах деталей могут располагаться вертикально, горизонтально или наклонно. В зависимости от этого меняется конфигурация деталей подкладки кармана. Такие карманы могут быть обработаны с листочками и без них, с отделочной строчкой или без нее.

Детали подкладки карманов при изготовлении изделий платьево-блузочного ассортимента выкраивают из основного материала (за исключением изделий из толстых материалов), поэтому можно использовать технологичные конструкции деталей, то есть выкраивать подкладку кармана с основной деталью, например, с отрезным бочком полотнища юбки или с обтачкой кармана. На рисунке 2.1 представлен эскиз кармана, а на рисунке 2.2 – детали, используемые при его обработке.

а) б) в)

Рис. 2.1 Эскиз кармана

Рис. 2.2. Эскиз деталей юбки: а) переднее полотнище юбки; б) бочок, цельновыкроенный с подкладкой кармана; в) вторая часть подкладки кармана

Обработка карманов, расположенных вертикально

При обработке карманов без клапанов и листочек в швах изделий при раскрое на участке входа в карман дают припуски. По припуску на обработку верхней стороны кармана может быть проложена кромка для предохранения его от растяжения. С изнаночной стороны припуска на обработку нижней части кармана может быть проложен (при закреплении концов кармана) или приклеен долевик.

При обработке кармана с отделочной строчкой припуск верхнего края кармана перегибают в сторону изнанки и заметывают или приутюживают.

Части подкладки кармана складывают с припусками основной детали лицевыми сторонами внутрь, совмещая контрольные знаки, определяющие вход в карман, и уравнивая срезы. Подкладку притачивают, закрепляя начало и конец строчки, срезы обметывают. Детали подкладки отгибают в сторону, припуск на швы заутюживают на подкладку кармана.

Отделочную строчку на верхней детали, если она запроектирована по модели, прокладывают с лицевой стороны, пользуясь лапкой с направителем, на расстоянии, зависящем от модели. Затем основные детали изделия с отогнутыми в стороны деталями подкладки кармана складывают лицевыми сторонами внутрь и стачивают выше и ниже входа в карман, одновременно стачивая подкладку кармана с трех сторон и закругляя строчку в углах. Срезы подкладки кармана обметывают. Карман приутюживают с изнанки изделия через увлажненный проутюжильник или с увлажнением без проутюжильника.

Обработка карманов с фигурным входом

Одну часть подкладки кармана притачивают к основной детали по линии входа в карман. Если линия входа вогнутая, то припуски на шов надсекают в нескольких местах, не доходя до строчки 1-2 мм, чтобы в дальнейшем вход в карман не был стянут. На выпуклых участках шва надсечки делают в виде треугольников; в углах участков, представляющих собой ломаную линию, припуски на шов подрезают до 2-3 мм. Подкладку кармана отвертывают на изнаночную сторону, выметывают край, образуя кант из основной детали. Шов приутюживают. По лицевой стороне детали на участке кармана прокладывают отделочную строчку.

Основную деталь накалывают на боковую часть (отрезной бочок), совместив по линиям входа в карман. Внутренние и нижние срезы подкладки кармана стачивают и обметывают. Боковые и верхние срезы подкладки приметывают к основной детали, они в дальнейшем войдут в боковые швы и шов притачивания пояса. Боковые срезы подкладки кармана при желании могут быть стачаны отдельно от основных деталей.

На рисунке 2.3 представлена схема, а в таблице 2.1 – последовательность технологических операций одного метода обработки кармана в рельефе с прямым входом.

На рисунке 2.4 представлена схема, а в таблице 2.2 – последовательность технологических операций одного метода обработки кармана в швах, расположенного горизонтально.

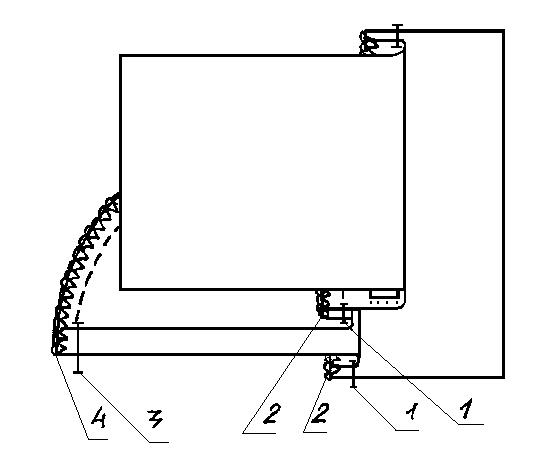

Рис. 2.3. Обработка кармана с прямым входом, расположенным в рельефе

Рис. 2.4. Обработка кармана юбки с отрезным бочком

Таблица 2.1
