Контрольные вопросы

1. Как обрабатывается разрез застежки, расположенной на продолжении шва рукава, обтачкой?

2. Как обрабатывается разрез застежки, расположенной на продолжении шва рукава, заутюженной планкой?

3. Как обрабатывается разрез на целой детали рукава окантовочным швом?

4. Как закрепляется конец разреза рукава при обработке его сторон окантовочным швом?

5. Как обрабатывается разрез на целой детали рукава без использования дополнительных деталей?

6. Каковы различия в обработке манжет, состоящих из одной и двух деталей?

7. Для чего выполняется застрачивание верхнего края манжеты?

8. Какова разница в соединении манжет с низом рукавов на одно- и двухигольной машине?

9. Какие швейные машины используют для изготовления петель на манжетах верхних мужских сорочек?

10. Как проверяется качество обработки низа рукавов с манжетами?

Лабораторная работа № 10

«ОБРАБОТКА ОТЛОЖНЫХ ВОРОТНИКОВ»

Цель работы: изучение методов обработки и приобретение навыков изготовления отложных воротников.

Содержание работы

1. Изучение вариантов конструктивно-технологических решений отложных воротников.

2. Изучение технологии обработки отложных воротников.

3. Разработка технологических карт на заданные варианты обработки воротников.

4. Изготовление образцов узлов.

Методические указания

Воротники в женском, детском платье и блузках могут быть цельными, т.е. выкроенными вместе с нижним воротником, состоять из двух частей и одинарными, а края воротников могут быть обработаны обтачным швом, окантовочным, швом вподгибку или отделаны оборкой, кружевом, кантом и т.п.

Воротники могут обрабатываться с клеевыми или неклеевыми прокладками или без них.

Верхний воротник складывают с нижним лицевыми сторонами внутрь, уравнивая срезы, и обтачивают швом шириной 5÷7 мм со стороны нижнего воротника, посаживая верхний воротник на углах и закруглениях. Срезы швов в углах воротника подрезают, оставляя припуск 2÷3 мм; в воротниках с фигурными краями на вогнутых участках срезы швов надсекают. Воротник вывертывают на лицевую сторону, углы и швы выправляют и приутюживают со стороны нижнего воротника, образуя кант из верхнего воротника шириной 1÷2 мм.

В изделиях из шерстяных, шелковых материалов верхний и нижний воротники могут быть предварительно сметаны, а после обтачивания – отлет и концы воротника выметывают со стороны нижнего воротника. Для закрепления канта шов обтачивания может быть настрочен на нижний воротник по отлету и концам (в воротниках с закругленными концами) или только по отлету в изделиях без отделочной строчки по воротнику (рис. 10.1). Воротники могут быть обтачаны на полуавтомате по заданной программе с одновременным подрезанием припусков на швы.

Воротники с острыми концами вначале обтачивают только по отлету, настрачивают шов обтачивания на нижний воротник. Затем обтачивают концы воротника, укладывая припуски на шов обтачивания отлета воротника на нижний воротник (рис. 10.2).

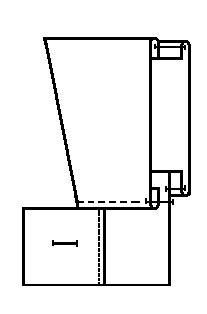

Рис. 10.1. Закрепление канта настрачиванием шва на нижний воротник

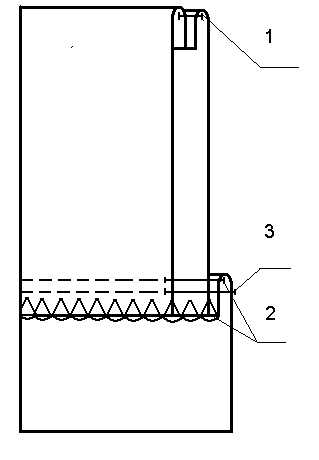

Рис. 10.2. Обтачивание острых концов воротника

Цельный воротник, как и воротник с завязывающимися концами, обтачивают только по концам (рис. 10.3).

Воротники могут быть окантованы или обработаны руликом. При этом по отлету и концам верхний воротник предварительно скрепляют с нижним машинной строчкой на расстоянии 0,2÷0,3 см от края (рис. 10.4).

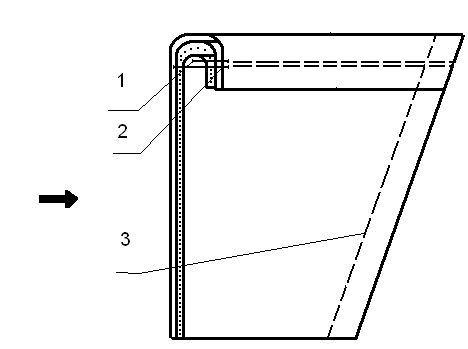

Рис. 10.3. Обработка цельновыкроенного воротника

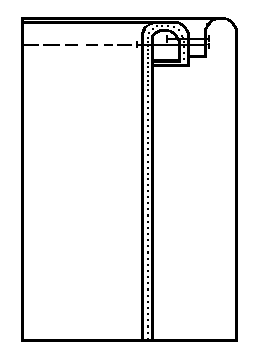

Рис. 10.4. Обработка срезов воротника окантовыванием

Отделку верхнего воротника тесьмой, кружевом и т.д. производят в основном до обтачивания или при обтачивании воротников.

Срезы однослойных воротников (кроме среза стойки) обрабатывают на машине зигзагообразной строчки, на стачивающей машине швом вподгибку с закрытым или открытым срезом, кружевом, оборками, бейкой и т.д.

Методы соединения воротников с горловиной изделия зависят от модели изделия, конструкции воротника, вида материала.

В изделиях с застежкой до верха подборта или заменяющие их припуски на обработку борта делают узкими с таким расчетом, чтобы их внутренний край перекрывал точку уступа не менее, чем на 15÷30 мм. Перед соединением воротника с горловиной должны быть обработаны борта и плечевые швы изделия. Воротник складывают с изделием, совмещая лицевую сторону нижнего воротника с лицевой стороной изделия, уравнивают срезы и втачивают со стороны нижнего воротника, совмещая надсечки. Ширина шва 7÷10 мм. При изготовлении по индивидуальным заказам нижний воротник предварительно вметывают без посадки или делают посадку нижнего воротника на участке плечевых швов (на расстоянии 15÷20 мм в сторону горловины спинки и 30÷40 мм в сторону горловины переда). Величина посадки зависит от конструкции воротника. Вметывание выполняют, совместив середину воротника и средний шов или середину горловины спинки. После втачивания нижнего воротника нитки вметывания удаляют. Шов отгибают в сторону нижнего воротника. Срез стойки верхнего воротника подгибают на 5÷7 мм внутрь и настрачивают на расстоянии 1 мм от подогнутого края, закрывая шов втачивания нижнего воротника (рис. 10.5б).

а) б)

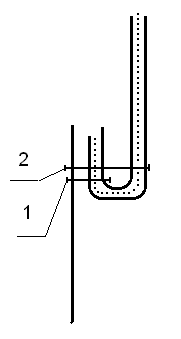

Рис. 10.5. Обработка отложного воротника в изделиях с застежкой до верха:

а) эскиз воротника; б) сборочная схема узла

В изделиях из толстых материалов втачивают в горловину верхний воротник, а затем – настрачивают нижний.

Отложной воротник может быть соединен с горловиной с помощью обтачки. Обработка в этом случае соответствует приведенной в работе 11 «Обработка плосколежащих воротников».

Соединение отложного воротника с горловиной в изделиях с отворотами

В изделиях из хлопчатобумажных и неосыпающихся шелковых тканей борта или только уступы бортов обтачивают одновременно с соединением воротника с горловиной за один прием. Для этого подборта складывают с деталями переда лицевыми сторонами внутрь, уравнивая срезы, и вкладывают воротник между ними. Концы воротника располагают на уровне надсечек, определяющих точки уступов. Со стороны подбортов стачивают уступы и втачивают воротник до плечевых швов или внутренних срезов подбортов, делая посадку воротника над плечевыми швами. Середина воротника совмещается с серединой горловины спинки. Около плечевого шва припуск на шов втачивания воротника надсекают, верхний воротник отгибают и дальше по спинке в горловину втачивают один нижний воротник. После вывертывания бортов на лицевую сторону на участке от уступов до плечевых швов шов втачивания воротника располагают между деталью переда и подбортом, а на участке между плечевыми швами шов втачивания нижнего воротника отгибают в сторону воротника. Срез стойки верхнего воротника на участке между плечевыми швами подгибают так, чтобы подогнутый край закрывал строчку втачивания нижнего воротника, и настрачивают его на расстоянии 1÷2 мм от подогнутого края (рис. 10.6).

Воротник с низкой стойкой (менее 10 мм) на участке горловины спинки обрабатывают с обтачкой, выкроенной по форме горловины спинки. Обтачку притачивают к подбортам, втачивают воротник, шов втачивания настрачивают на обтачку.

Воротник можно втачивать в горловину на стачивающе-обметочной машине швом шириной 7÷10 мм. Припуск на шов втачивания воротника настрачивают на изделие на расстоянии 4÷5 мм от строчки втачивания воротника (рис. 10.7).

а) б)

Рис. 10.6. Соединение отложного воротника с горловиной в изделиях из тонких материалов: а) участок раскепов; б) участок горловины спинки

Рис. 10.7. Соединение воротника с горловиной на стачивающе-обметочной машине (участок горловины спинки)

В изделиях из шерстяных или других толстых материалов втачивают нижний воротник в горловину и, не отрывая ниток, притачивают верхний воротник к подбортам по раскепам. Швы притачивания верхнего воротника к подбортам и шов втачивания нижнего воротника на участках от плечевых швов до уступов разутюживают, а на участке горловины спинки – заутюживают в сторону нижнего воротника. В изделиях с низкой застежкой нижние срезы разутюженных швов скрепляют между собой машинной строчкой или вручную на расстоянии 1÷2 мм от шва соединения (рис. 10.8б).

На участке горловины спинки воротник соединяют аналогично рассмотренному ранее. Строчка настрачивания верхнего воротника по горловине спинки должна проходить по основной детали ниже шва втачивания нижнего воротника на 1÷2 мм (рис. 10.8).

а) б) в)

Рис. 10.8. Соединение отложного воротника с горловиной в изделиях

из толстых тканей:

а) участок раскепов в изделиях с высокой застежкой;

б) участок раскепов в изделиях с низкой застежкой; в) участок горловины спинки

Если при изготовлении таких изделий подборт соединяют с клеевой прокладкой, то для обеспечения красивого внешнего вида изделия дублированию подвергают верхний воротник.

Во время проверки обработки воротника оценивают качество выправления воротника, ровноту канта по ширине, качество влажно- тепловой обработки, качество отделочных строчек, параллельность беек, кантов (с помощью линейки). Симметричность концов и отлета воротника проверяют, складывая воротник вдвое или, если воротник состоит из двух частей, накладывая одну часть на другую. В нескольких местах проверяют ширину шва втачивания воротника. Симметричность расположения плечевых швов по линии втачивания воротника проверяют, сложив части переда лицевыми сторонами внутрь, уравнивая края бортов, концы воротника, горловину.

В таблице 10.1 представлена технологическая последовательность обработки отложного воротника в изделии с отворотами, изготовляемом из толстых материалов.

Таблица 10.1

Технологическая последовательность обработки отложного воротника в изделии с отворотами, изготовляемом из толстых материалов

Номер операции	Наименование технологической операции	Специаль-ность	Разряд	Затра- та вре-мени, мин.	Оборудо-вание, приспособле- ния, инструменты
1	2	3	4	5	6
1	Соединить воротник с прокладкой из материала с односторонним клеевым покрытием	у	3	1,02	Утюг, пульверизатор
2	Наметать верхний воротник на нижний	р	3	2,90	Игла, наперсток, ножницы
3	Обтачать воротник по отлету и концам	м	4	1,28	1022Н АО «Орша» Беларусь, ножницы
4	Удалить нитки наметывания верхнего воротника на нижний	р	1	1,01	Ножницы
5	Подрезать швы обтачивания воротника в углах	р	1	0,381	Ножницы
6	Вывернуть и выметать воротник	р	4	3,48	Игла, наперсток, ножницы
7	Приутюжить воротник	у	4	1,98	Утюг, пульверизатор
Продолжение табл. 10.1
1	2	3	4	5	6
8	Прометать воротник по стойке	р	3	0,779	Игла, наперсток, ножницы
9	Вметать нижний воротник в горловину и приметать верхний воротник к подбортам по раскепам	р	5	5,97	Игла, наперсток, ножницы
10	Втачать нижний воротник в горловину и притачать верхний воротник к подбортам	м	4	2,39	1022Н АО «Орша» Беларусь, ножницы
11	Удалить нитки вметывания нижнего воротника в горловину и приметывания верхнего воротника к подбортам, выметывания воротника	р	1	1,11	Ножницы
12	Разутюжить швы притачивания верхнего воротника к подбортам и втачивания нижнего воротника в горловину до плечевых швов и заутюжить остальную часть шва в сторону нижнего воротника	у	3	2,40	Утюг, пульверизатор
13	Прометать подборта по шву втачивания воротника	р	3	2,12	Игла, наперсток, ножницы
14	Пришить швы притачивания верхнего воротника к подбортам ко шву втачивания нижнего воротника в горловину	р	3	2,11	Игла, наперсток, ножницы
15	Настрочить концы подбортов на плечевые швы	м	3	2,20	1022Н АО «Орша» Беларусь, ножницы
16	Приметать край стойки воротника между плечевыми швами	р	3	1,18	Игла, наперсток, ножницы
17	Настрочить край стойки воротника между плечевыми швами	м	4	1,39	1022Н АО «Орша» Беларусь, ножницы
18	Удалить нитки прометывания подбортов по шву втачивания воротника и нитки приметывания края стойки	р	1	0,820	Ножницы
19	Проложить отделочную строчку по бортам и воротнику	м	4	4,50	1022Н АО «Орша» Беларусь, откидная двухрожко вая линейка
Итого				39,02

В таблице 10.2 представлена технологическая последовательность обработки отложного воротника в изделии с отворотами, изготовляемом из тонких материалов.

Таблица 10.2

Технологическая последовательность обработки отложного воротника в изделии с отворотами, изготовляемом из тонких материалов

Номер операции	Наименование технологической операции	Специаль-ность	Разряд	Затрата вре-мени, мин.	Оборудо-вание, приспособле-ния, инструменты
1	2	3	4	5	6
1	Соединить воротник с прокладкой из материала с односторонним клеевым покрытием	у	3	1,02	Утюг, пульверизатор
2	Наметать верхний воротник на нижний	р	3	2,90	Игла, наперсток, ножницы
3	Обтачать воротник по отлету и концам	м	4	1,28	1022Н АО «Орша» Беларусь, ножницы
4	Удалить нитки наметывания верхнего воротника на нижний	р	1	1,01	Ножницы
5	Подрезать швы обтачивания воротника в углах	р	1	0,381	Ножницы
6	Вывернуть и выметать воротник	р	4	3,48	Игла, наперсток, ножницы
7	Приутюжить воротник	у	4	1,98	Утюг, пульверизатор
8	Проложить отделочную строчку по отлету и концам воротника	м	4	1,63	1022Н АО «Орша» Беларусь, откидная двухрожковая линейка
9	Удалить нитки выметывания воротника	р	1	1,12	Ножницы
10	Прометать воротник по стойке	р	3	0,779	Игла, наперсток, ножницы
11	Вметать воротник в горловину, одновременно наметывая подборта на детали переда	р	5	8,60	Игла, наперсток, ножницы
12	Обтачать борта и втачать воротник	м	4	2,97	1022Н АО «Орша» Беларусь, ножницы
Продолжение табл. 10.1
1	2	3	4	5	6
13	Удалить нитки наметывания подбортов и вметывания воротника	р	1	1,22	Ножницы
14	Обметать шов втачивания воротника	с	2	1,54	1022Н АО «Орша» Беларусь, ножницы
15	Вывернуть углы бортов и воротника и приутюжить борта и воротник	у	3	5,93	Утюг, пульверизатор
16	Настрочить концы подбортов на плечевые швы	м	3	2,20	1022Н АО «Орша» Беларусь, ножницы
17	Удалить нитки прометывания воротника	р	1	0,842	Ножницы
18	Проложить отделочную строчку по бортам и настрочить шов втачивания воротника по горловине	м	4	5,85	1022Н АО «Орша» Беларусь, откидная двухрожко вая линейка
Итого				44,732

На первом этапе лабораторной работы студенты по журналам мод, образцам узлов и готовых изделий, картотеке разновидностей обработки заданного узла изучают варианты конструктивно-технологических решений одноименных деталей и узлов и особенности их обработки. Кроме того, необходимо вспомнить следующие материалы предыдущего семестра:

• конструкция одежды и ее деталей; срезы деталей;

• виды строчек и швов;

• терминология всех видов выполняемых работ;

• технические условия выполнения всех видов работ.

Вторая часть лабораторной работы заключается в разработке справочников технологических операций и изготовлении заданных вариантов обработки узлов.

В отчете по лабораторной работе должны быть представлены краткие сведения из теории, приведены сборочные схемы изготовляемых узлов и справочники технологических операций на них в форме таблицы 1.2. Сведения о технологических операциях по обработке узлов следует брать из источника [2].
