Прилад забезпечує:
Можливість роботи в умовах атмосферних осадків, в умовах запиленості атмосфери і при зануренні виносного детектора в воду на глибину до 0.5 м.
Вимірювання аварійних рівнів потужності дози гама – випромінювання зі доставкою виносного детектора на відстань 30 м.
Підсвічування індикатора і органів управління в темряві.
Автоматичну установку інтервалів і діапазонів вимірювання.
Індикацію розрядки акумуляторної батареї.
Підзарядку з допомогою вбудованого зарядного устрою акумуляторної батареї від штатної геліобатареї, автомобільного акумулятора напругою 12 В або промислової мережі напругою 220 В з допомогою перетворювача напруги.
В приладі використовуються :
Кремнієвий детектор бета – випромінювання;
Аварійний гама - детектор типа “Селді”(сцинтилятор – фото діод)

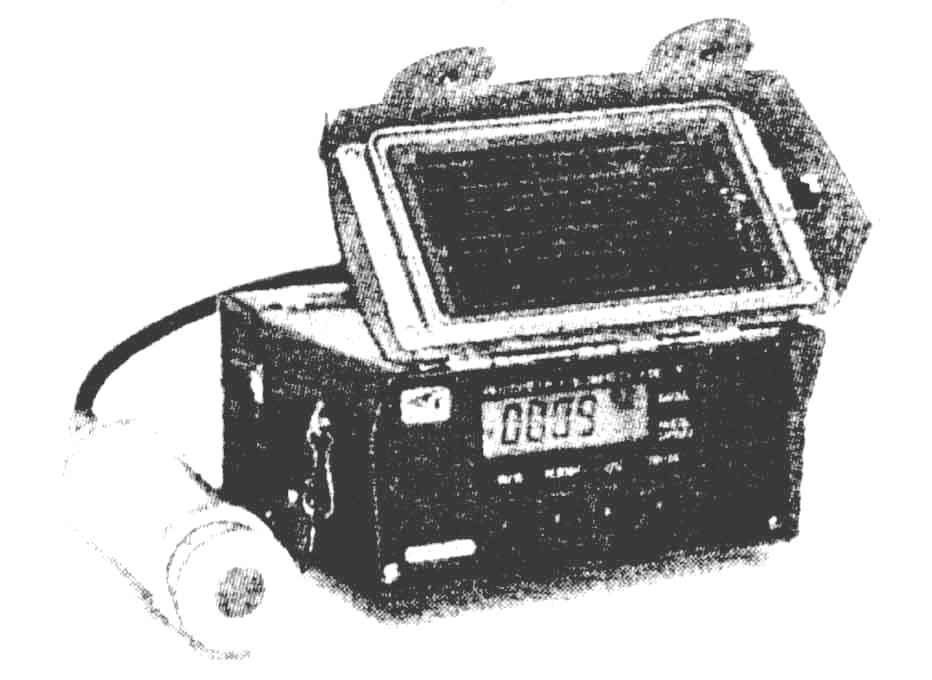

Рисунок 4.5 - Дозиметр – радіометр
універсальний МКС – У
Таблиця 4.1 - Основні технічні характеристики приладу МКС - У
Технічні характеристики |
Одиниці вимірювання |
Діапазон вимірювання |
Вимірювання параметрів гама - випромінювання |
||
Діапазон вимірювання потужності еквівалентної дози з допомогою комбінованого блока детектування |
МкЗв/годину |
0.1 - 100000 |
Діапазон вимірювання потужності еквівалентної дози з допомогою виносного детектора |
Зв/ годину |
0.01 - 100 |
Діапазон вимірювання еквівалентної дози з допомогою вбудованого в пульт детектора |
мЗв |
0.001 - 9999 |
Припустима основна відносна погрішність вимірювання потужності і дози:
|
%
% |
± 15
± 15 |
Діапазон вимірювання часу накопичення еквівалентної дози і точність вимірювання |
1 хвилина .... 48 годин ± 1 хв. за 48 годин |
|
Вимірювання параметрів бета - випромінювання |
||
Діапазон
вимірювання поверхневий щ
Продовження
таблиці 4.1 |
1/ (хв..*см2.) |
10 ...200000 |
Енергетичній діапазон вимірювання |
МєВ |
0.3 ... 3.0 |
Припустима основна відносна погрішність вимірювання щільності потоку бета - часток |
|
± 15 |
Час безперервної роботи при живленні від акумуляторної батареї |
годин |
72 |
Діапазон робочих температур |
0С |
- 40 ... +50 |
Маса комплекту в упаковці |
кг |
8.0 |
Для дозиметричного контролю опромінювання використовуються комплекти вимірювачів дози: ДП-22В, ДП-24, ИД – 1, ИД-11, ДП-70М.
Рисунок 4.6 - Комплект дозиметрів ДП –
22В
в якому розміщені іонізаційна камера з конденсатором, електроскоп, лічильний пристрій і заряджувальна частина.
Головна частина дозиметра – малогабаритна іонізаційна камера, до якої підключений конденсатор з електроскопом. Зовнішнім електродом системи камера - конденсатор є дюралевий корпус, внутрішнім електродом - алюмінієвий стрижень.
Принцип дії дозиметра подібний до дії найпростішого електроскопа. В процесі зарядження дозиметра візирна нитка з електроскопа відхиляється від внутрішнього електроду під впливом сил електростатичного відштовхування. Відхилення нитки залежить від прикладеної напруги, яку при зарядженні регулюють, і підбирають так, щоб зображення візирної нитки співпадало з нулем шкали лічильного пристрою. При дії гама - випромінювання на заряджений дозиметр в робочому об’ємі камери виникає іонізаційний струм. Іонізаційний струм зменшує початковий заряд конденсатора і камери, відповідно - потенціал внутрішнього електрода. Зміна потенціалу внутрішнього електроду приводить до зменшення сил електростатичного відштовхування між візирною ниткою та перемикачем електроскопа. В результаті візирна нитка зближується з перемикачем, а зображення її переміщується по шкалі лічильного пристрою. Тримаючи дозиметр напроти світла і спостерігаючи через окуляр за ниткою, можна в будь - який момент провести відлік отриманої експозиційної дози випромінювання. Дозиметр ДКП-50 забезпечує вимірювання індивідуальних доз гама - випромінювання в діапазоні від 2 до 50 р. Саморозрядження дозиметра в нормальних умовах не перевищує двох поділок за добу (4р).
Рисунок 4.7 - Комплект дозиметрів ИД - 1
ІД-1 призначений для вимірювання поглинутих доз гама - і змішаного гама - нейтронного випромінювання, які отримали люди при знаходженні на забрудненій території. В комплект приладу входять десять вимірювачів дози ІД-1 і зарядний пристрій ЗД-6. Вимірювач дози ІД-1 забезпечує виміри поглинутих доз змішаного гама - нейтронного випромінювання
в діапазоні від 20 до 500 рад.
Зняття замірів здійснюється на шкалі, розташованій в середині вимірювача. Маса дозиметра ІД-1 - 40гр , комплекту - 2 кг.
Індивідуальний вимірювач дози ІД-11
ІД-11 використовується для вимірювання поглинутої дози гама - нейтронного випромінювання. Він виготовлений з алюмофосфатного скла, яке активоване сріблом із доповненням літію. ІД-11 не має шкали випромінювань дози. Визначити поглинуту дозу іонізаційного випромінювання можна лише електронним вимірювачем, який має цифрову індикацію і забезпечує вимір поглинутої дози в діапазоні від 10 до 1500 р. Доза опромінення в дозиметрі складається при періодичному опроміненні і зберігається в дозиметрі протягом року. Маса ІД-11 - 25г.
Рисунок 4.8 - Комплект ИД - 11
Індивідуальний хімічний вимірювач дози ДП-70(М)

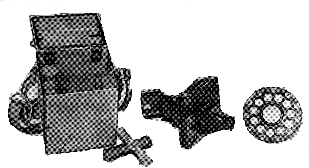

Рисунок 4.9 - Комплект дозиметрів ДП -
70 з польовим калориметром ПК - 56
фільтрів і ящик для складування.
Побутові прилади - Анри-01-02“Сосна”, “Мастер –1”, “Синтекс”,
“ Прип’ять” і інші призначені для використання населенням у побуті.
АНРИ-01-02”Сосна” - використовується з метою контролю радіаційної обстановки на місцевості, в робочих і житлових приміщеннях, у тому числі:
для вимірювання потужності експозиційної дози;
вимірювання щільності потоку бета - випромінювання;
оцінки об’ємної активності радіонуклідів у речовинах.
Діапазон вимірювання приладу :
потужності дози від 0,1 до 99,99 мкзиверт/годину (від 10 до 9999мкр/год.) ;
щільності потоку бета - частинок - 10 - 5000 част/см2*хв.;
об’ємної активності радіонуклідів - від 10 -7 до 10 -6 Ки/л.
Час виміру (робота таймера) - 20сек. Живлення від елемента живлення “Корунд”, робоча напруга 9В, час роботи від одного джерела живлення - 200 год. Маса приладу 350 г.
П
ідготовка
приладу до роботи :
підключити джерело живлення ;
включити прилад - перемикач в положення “Вкл”. На цифровому табло повинно висвітися “0000” або “0.0.0.0.” (в залежності від положення перемикача роду робіт). Включення приладу супроводжується нетривалим звуковим сигналом. При зниженні напруги елемента живлення нижче 7.0 В звуковий сигнал має бути безперервним - тоді треба замінити елемент живлення;
