Лекція 8.Вимоги, що пред'являються до мереж
При організації і експлуатації мережі важливими вимогами при роботі є наступні:
продуктивність;
надійність і безпека;
розширюваність і масштабованість;
прозорість;
підтримка різних видів трафіку;
керованість;
сумісність.
Тема 1.Продуктивність
Продуктивність – це характеристика мережі, що дозволяє оцінити, наскільки швидко інформація передавальної робочої станції досягне до приймальної робочої станції.
На продуктивність мережі впливають наступні характеристики мережі:
конфігурація;
швидкість передачі даних;
метод доступу до каналу;
топологія мережі;
технологія.
Якщо продуктивність мережі перестає відповідати вимогам, що пред'являються до неї, то адміністратор мережі може удатися до різних прийомів:
змінити конфігурацію мережі так, щоб структура мережі більш відповідала структурі інформаційних потоків;
перейти до іншої моделі побудови розподілених застосувань, яка дозволила б зменшити мережевий трафік;
замінити мости швидкіснішими комутаторами.
Але найрадикальнішим рішенням в такій ситуації є перехід на швидкіснішу технологію. Якщо в мережі використовуються традиційні технології Ethernet або Token Ring, то перехід на Fast Ethernet, FDDI або 100VG-AnyLAN дозволить відразу в 10 разів збільшити пропускну спроможність каналів.
Із зростанням масштабу мереж виникла необхідність в підвищенні їх продуктивності. Одним із способів досягнення цього стала їх мікросегментація. Вона дозволяє зменшити число користувачів на один сегмент і понизити об'єм широкомовного трафіку, а значить, підвищити продуктивність мережі.
Спочатку для мікросегментації використовувалися маршрутизатори, які, взагалі кажучи, не дуже пристосовані для цієї мети. Рішення на їх основі були достатньо дорогими і відрізнялися великою тимчасовою затримкою і невисокою пропускною спроможністю. Більш відповідними пристроями для мікросегментації мереж стали комутатори. Завдяки щодо низької вартості, високій продуктивності і простоті у використанні вони швидко завоювали популярність.
Таким чином, мережі почали будувати на базі комутаторів і маршрутизаторів. Перші забезпечують високошвидкісну пересилку трафіку між сегментами, що входять в одну підмережу, а другі передають дані між підмережами, обмежували розповсюдження широкомовного трафіку, вирішували завдання безпеки і так далі
Віртуальні ЛОМ (VLAN) забезпечують можливість створення логічних груп користувачів в масштабі корпоративної мережі. Віртуальні мережі дозволяють організувати роботу в мережі ефективніше.
Тема 2.Надійність і безпека
Надійність і відмовостійка. Найважливішою характеристикою обчислювальних мереж є надійність. Підвищення надійності засноване на принципі запобігання несправностям шляхом зниження інтенсивності відмов і збоїв за рахунок застосування електронних схем і компонентів з високим і надвисоким ступенем інтеграції, зниження рівня перешкод, полегшених режимів роботи схем, забезпечення теплових режимів їх роботи, а також за рахунок вдосконалення методів збірки апаратури.
Відмовостійка – це така властивість обчислювальної системи, яка забезпечує їй як логічній машині можливість продовження дій, заданих програмою, після виникнення несправностей. Вступ відмовостійкої вимагає надмірного апаратного і програмного забезпечення. Напрями, пов'язані із запобіганням несправностям і відмовостійкою, основні в проблемі надійності. На паралельних обчислювальних системах досягається як найбільш висока продуктивність, так і, у багатьох випадках, дуже висока надійність. Наявні ресурси надмірності в паралельних системах можуть гнучко використовуватися як для підвищення продуктивності, так і для підвищення надійності.
Слід пам'ятати, що поняття надійності включає не тільки апаратні засоби, але і програмне забезпечення. Головною метою підвищення надійності систем є цілісність що зберігаються в них даних.
Безпека - одне з основних завдань, що вирішуються будь-якою нормальною комп'ютерною мережею. Проблему безпеки можна розглядати з різних сторін – зловмисне псування даних, конфіденційність інформації, несанкціонований доступ, розкрадання і тому подібне

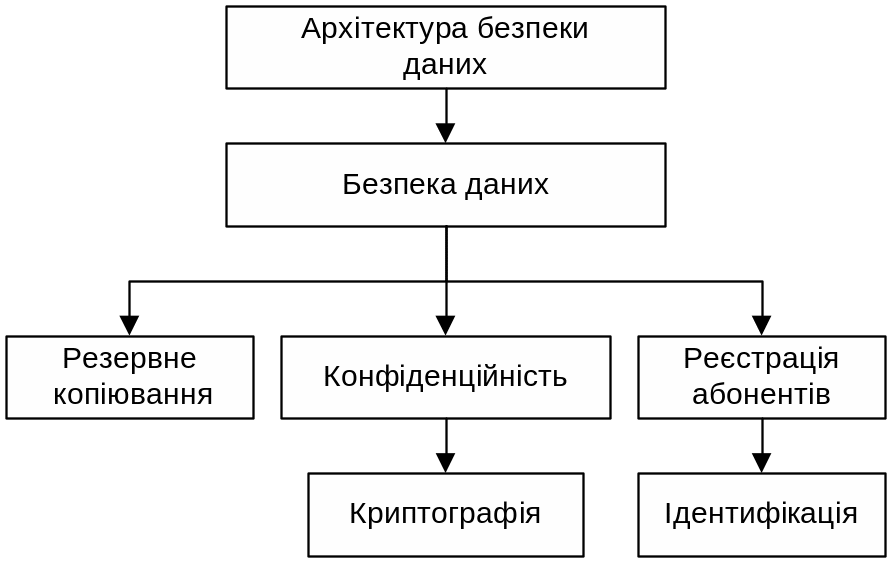

Рис. 8.32. Завдання забезпечення безпеки даних
Забезпечити захист інформації в умовах локальної мережі завжди легше, ніж за наявності на фірмі десятка автономно працюючих комп'ютерів. Практично у вашому розпорядженні один інструмент – резервне копіювання (backup). Для простоти давайте називати цей процес резервуванням. Суть його полягає в створенні в безпечному місці повної копії даних, що оновлюється регулярно і якомога частіше. Для персонального комп'ютера більш менш безпечним носієм служать дискети. Можливе використання стрімера, але це вже додаткові витрати на апаратуру.
Найлегше забезпечити захист даних від самих різних неприємностей у разі мережі з виділеним файловим сервером. На сервері зосереджені всі найбільш важливі файли, а уберегти одну машину куди простіше, ніж десять. Концентрованість даних полегшує і резервування, оскільки не вимагається їх збирати в усій мережі.
Екрановані лінії дозволяють підвищити безпеку і надійність мережі. Екрановані системи набагато стійкіші до зовнішніх радіочастотних полів.
