8.6 Требования безопасности по окончании работ
Электросварщик обязан:
Отключить сварочную аппаратуру от сети.
Отсоединить провод с электрододержателем от сварочного оборудования и убрать их для хранения в специально отведенное место.
Тщательно осмотреть рабочее место и принять меры, исключающие возможность возникновения очага пожара.
В случае возникновения пожара немедленно вызвать пожарную команду и принять меры по ликвидации очага возгорания имеющими средствами.
Очистить стекло, защищающее светофильтр шлем - маски от брызг металла, убрать инструмент и защитные средства в отведенное для хранения место.
Заключение
В результате курсового проектирования Производство сварных конструкций, сборки и сварки металлоконструкции корпуса выдвижного подхвата были разработаны:
- Технологические процессы сборки и сварки;
Обоснованно внедрено для оснащения производства современное минимально энергоемкое и наиболее производительное заготовительное и сборочно-сварочное оборудование;
Рассчитано необходимое количество основных и сварочных материалов.
Произведен расчет процента отходов листового проката от раскроя заготовок;
Разработаны нормативы времени сборочно - сварочного технологических процессов.
Уменьшена материалоемкость за счет четкого нормирования материальных затрат на изготовление, а следовательно уменьшены экономические затраты, связанные с производством металлоконструкции корпуса выдвижного подхвата.
Благодаря внедрению автоматизированных и механизированных способов сварки, современного вспомогательного оборудования в оснащение технологического процесса, а также применению минимально энергоемкого оборудования, были снижены:
- нормы времени, сборку и сварку отправочных элементов,
- производственный цикл изготовления металлоконструкции корпуса выдвижного подхвата, что привело к снижению себестоимости его изготовления и, следовательно, увеличению конкурентоспособности на рынке сбыта металлоконструкций.
Литература
Маслов Б.Г., Выборнов А.П.. Производство сварных конструкций: учебник для СПО. М.: Академия, 2007 г.
В.С. Виноградов. Оборудование и технология дуговой автоматической и механизированной сварки. М., Высш.шк.,2000.
В.П. Куликов. Технология сварки плавлением. Минск, «Дизайн ПРО»,2000.
Овчинников В.В. Контроль качества сварных соединений. Учебник.- М.:Издательский цент «Академия», 2009
Г.В. Полевой, Г.К.Сухин Газопламенная обработка металлов: Учебник для студ. учреждений средн. проф. образования - М. Академия, 2005.
И.С.Стерин. Машиностроительные материалы. Основы металловедения и термической обработки /Учебное пособие.- С-Пб.: Политехника, 2003.
Г.П.Фетисов, М.Г.Карпман, В.М.Митюнин и др . Материаловедение и технология металлов Учебн. Для студентов машиностроительных спец. вузов.– М.: Высш. шк. , 2002.
А.И.Акулов, А.Г.Бельчук, В.П.Демянцевич Технология и оборудование сварки плавлением. М,: Машиностроение, 2003 г.
С.А. Куркин. Сварные конструкции. М., Высшая школа, 2000.
В. И. Маслов Сварочные работы. М,: 1999 г.
А. Г. Потапьевский Сварка в углекислом газе. М,: Машиностроение, 1984 г.
Б. Д. Малышев. Ручная дуговая сварка. М,- Стройиздат, 1990 г.
Гусева Т.И. Левченко А.М. Сварные конструкции. Учебное пособие. С-Пб, Издательство Политехн. ун-та, 2005.
ГОСТ 2.105-95. ЕСКД. Общие требования к текстовым документам.
Технологичность конструкции изделия; Справочник /Амиров Ю.Д., Алферова Т.К., Волков П.Н. и др., Под общ. ред. Амирова Ю.Д./.- 2-е изд., перераб. и доп. – М.:, Машиностроение, 1990.
Куркин С.А., Николаев Г.А. Сварные конструкции. Технология изготовления, автоматизация и контроль качества в сварочном производстве: Учеб. Для вузов. - М., Высш. шк., 1991.
ГОСТ 7.1-2003 Библиографическая запись. Библиографическое описание.
18. В.Д.Грибов, В.П.Грузинов «Экономика предприятия». Издательство Москва.2004 г. «Финансы и статистика».
19. Н.Н.Кожевников «Экономика и управление в машиностроении». Издательство Москва, academia.2004 г.
20. А.Д.Гитлевич, Л. А. Животинский, Д.Ф.Жмакин «Техническое нормирование технологических процессов в сварочных цехах». Издательство Москва.1962 г.
21. В.И.Яковлев «Расчёт показателей сравнительной экономической эффективности». Издательство Петровского колледжа, 2002 г.
Формат |
Зона |
Поз. |
Обозначение |
Наименование |
Кол. |
Примеч. |
|||||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
Документация |
|
|
|||||||
|
|
|
|
|
|
|
|||||||
А4 |
|
|
ППК.КР.10.000 СБ |
Сборочный чертеж |
|
|
|||||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
Детали |
|
|
|||||||
|
|
|
|
|
|
|
|||||||
А4 |
|
1 |
ППК.КР.10.001 |
Плита |
1 |
|
|||||||
|
|
|
|
|
|
|
|||||||
А4 |
|
2 |
ППК.КР.10.002 |
Специальная труба |
1 |
|
|||||||
|
|
|
|
|
|
|
|||||||
А4 |
|
3 |
ППК.КР.10.003 |
Стойка |
3 |
|
|||||||
|
|
|
|
|
|
|
|||||||
А4 |
|
4 |
ППК.КР.10.004 |
Фланец |
1 |
|
|||||||
|
|
|
|
|
|
|
|||||||
А4 |
|
5 |
ППК.КР.10.005 |
Ребро |
1 |
370х130х20 |
|||||||
|
|
|
|
|
|
|
|||||||
А4 |
|
6 |
ППК.КР.10.006 |
Ребро |
1 |
450х130х20 |
|||||||
|
|
|
|
|
|
|
|||||||
А4 |
|
7 |
ППК.КР.10.007 |
Ребро |
1 |
450х200х20 |
|||||||
|
|
|
|
|
|
|
|||||||
А4 |
|
8 |
ППК.КР.10.008 |
Ребро |
1 |
200х370х20 |
|||||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
ППК.КР.10.000
|
||||||||
|
|
|
|
|
|||||||||
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
|||||||||
Разраб. |
Козлов |
|
|
Металлоконструкция корпуса выдвижного подхвата
|
Лит. |
Лист |
Листов |
||||||
Пров. |
Стригова |
|
|
|
|
у |
1 |
1 |
|||||
Н.контр. |
|
|
|
Группа № 3007 |
|||||||||
|
|
|
|
Приложение.
1.Заготовительного оборудование и его технические характеристики.
Шлифовальная машина Makita 9558 NB
Таблица № 1
Технические характеристики Makita 9558 NB
Потребляемая мощность, Вт |
840 |
Шлифовальный/отрезной круг, мм |
125 |
Частота холостого хода, об/мин |
11000 |
Габаритная длинна, мм |
271 |
Масса, кг |
1,6 |
Сетевой шнур, м |
2,5 |
Машина листоправильная 7х360х1000
Таблица № 2
Технические характеристики:
Размеры обрабатываемых листов, мм : |
|
Толщина |
6-36 |
Ширина |
До 2500 |
Скорость правки, м/мин. |
6-36 |
Рабочие ролики: |
|
Число |
7 |
Диаметр, мм |
360 |
Длина, мм |
2500 |
Шаг, мм |
400 |
Мощность эл. двигателя, кВт |
100 |
Габаритные размеры , мм |
8060*3220*3030 |
Масса, Т |
62 |
Таблица № 3
Портальная кислородная плазменная цифровая машина «Термит» серии ПКПлЦ
Технические характеристики:
Наибольший размер разрезаемых листов, мм : |
|
Длина Ширина |
от 3000 до 12000 от 1500 до 3600 |
Наибольшая толщина резки, мм: |
|
При газовой технологии |
от 6 до 300 |
При плазменной |
от 0.5 до 70 |
Скорость перемещения резака, мм/мин. |
50 - 10000 |
Максимальное отклонение от контура, мм |
±0,2 |
Источник
|
Kjellberg HiFocus 440i |
Тип ЧПУ |
Burny Phantom |
Число резаков |
2 - 4 |
Энергопитание |
3-х фазное,переменный |
Напряжение , В |
380 |
Частота, Гц |
50 |
Потребляемая мощность источника, кВА |
127 |
Потребляемая мощность машины, кВА |
4 |
Сила тока резки, А |
до 440 |
Расход , м3/ч: |
|
Сжатого воздуха |
до 20 |
Охлаждающей воды |
0,6 |
Габаритные размеры, мм |
4230*15000*2500 |
Предлагаю использовать для изготовления металлоконструкции корпуса выдвижного подхвата комплект УСПС 12
Технические характеристики:
Размеры плиты, мм 960*1200
Число плит, шт. 4
Усилия, развиваемые прижимными элементами, кН 2,5
Высота прижимного элемента портала
над уровнем зеркала плиты, мм 600
размеры собираемых изделий, мм Определяются размерами стенда
Размер, мм:
паза плиты 16
между пазами 120
габаритные размеры, мм 1200*3840*210
Масса стенда (без элементов), кг 2900
Позиционер РТ-750 предназначен для наклона и установки свариваемых изделий в удобное для сварки положение и вращение их со сварочной скоростью при автоматической, полуавтоматической и ручной сварки круговых швов, а так же при наплавке цилиндрических изделий.
Пазы в планшайбе позиционера предназначены для установочной оснастки - упоров.
Технические характеристики
Грузоподъёмность (гориз./верт.),кг………………………………………750/500
Размер стола,мм………………………………………………………………...600
Габариты
(длина, ширина, высота), мм …………………….………...920 * 875 * 720
Масса, кг………….……………………………………………………………..323

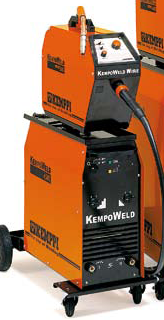

Источник питания KEMPOWELD 4200
Напряжение подключения
380В-10%...415В+6%
220В-10%...240В+6%
Максимальные нагрузки 40 % ПВ - 420А/З7,5В
Диапазон сварочного тока- 40-420А/17-З7,5 В
Количество ступеней регулировки напряжения - 32
Напряжение холостого хода - 15-48В
Мощность на холостом ходу - <50Вт
КПД - 75%
Коэффициент мощности - 0,95
Разъем горелки - Euro
Температурный класс - H (180°C)
Рабочая температура - -20...+60°С
Температура хранения - -40...+60°С
Класс защиты - IP23C
Габариты
длина - 990 мм
ширина - 530 мм
высота - 880 мм
Масса - 126кг
Технические данные проволокоподающего устройства К400
Рабочее напряжение (экранир.)- 30 В пер.тока
Мощность подключения - 150 Вт
Максимальная нагрузка
40%ПВ - 400 А
100 % ПВ - 260 А
Подача проволоки - 4-х роликовая
Диаметр подающего колеса – 32 мм
Скорость подачи проволоки:
I - О...18 м/мин II - О...25 м/мин
Сварочная проволока:
Fe.Ss - 0,6...1,6 мм
Порошковая - 0,8...1,6 мм
Аl - 1,0...1,6 мм
Проволочная катушка:
вес до - 20кг
диаметр до - 3мм
Подключение горелки - Разъем Euro
Рабочая температура - -20...+60°С
Температура хранения - -40...+60° С
Класс защиты - IP23C
Габариты - 570х210х440 мм
Масса – 12 кг
Технические характеристики аппарата А1406:
Номинальное напряжение питающей сети, В - 380
Номинальный сварочный ток, А - ПВ 60% - 500
3. Диаметр электродной порошковой проволоки, мм - 2 – 3
4. Количество электродов - 1
5. Диапазон регулирования скорости подачи электродной проволоки, м/ч
- 1 диапазон - 17-533
6. Вертикальное перемещение сварочной головки
- ход, мм - 500
- скорость м/ч - 29,4
7. Поперечное перемещение сварочной головки
- ход, мм - 170
- скорость, м/ч - от руки
8. Регулирование угла наклона электрода (мундштука), град - ±30 от руки
9. Источник питания - КИУ 501 – 10 Масса, кг
- головки - 185
- источник - 260
11. Габаритные размеры, мм
- головки - 1010 * 890 * 860
- источника питания - 790 * 600 * 860
Автомат А-1406 комплектую источником питания ВДУ - 506 УЗ
Таблица № 4
Технические данные ВДУ - 506 УЗ
Марка
|
Сварочный ток, А |
Напряже-ние холостого хода, В
|
Масса, кг
|
Габариты, мм |
Вид статиче-ской характери-стики |
|
номина- льный |
пределы регулирования |
|||||
ВДУ - 506 УЗ |
500 |
60-500; 50-500 |
80 |
300 |
820x620x1100 |
ж/кп |
