4.1.4. Выбор схемы организации то-2
При выборе схемы организации ТО-2 определяющим критерием является сменная программа по ТО-2. При программе, равной двум-трем обслуживаниям грузовых автомобилей в смену, принимается схема с постами тупикового типа, при программе четыре-пять обслуживании применима схема с 4-постовой поточной линией, а при программе 6-7 и более обслуживании – 5-постовая поточная линия. При выполнении ТО допускается проведение часто повторяющихся операций сопутствующего ремонта (до 5-7 чел.-мин при ТО-1 и до 20-30 чел.-мин при ТО-2 на одну операцию ТР) при общем их объеме, не превышающем 20% трудоемкости соответствующего вида ТО.
К таким операциям относятся, например, при ТО-2 замена рулевых тяг, тормозных колодок, карданного вала, навесных устройств двигателя и т. д.
При проведении ТО-2 непоточным методом смазочно-очистительные операции рекомендуется выполнять на посту смазки линии ТО-1 или на общих специализированных постах смазки для ТО и ТР. Последнее рекомендуется и для ТО-1 при организации работ на универсальных постах.
Для наиболее полного использования площадей и технологического оборудования ТО-1 и ТО-2 иногда целесообразно проводить на одних и тех же постах (линиях), но в разное время суток (совмещенная зона ТО-1 и ТО-2). Как правило, ТО-1 проводится в межсменное время, а ТО-2 – в рабочее время для подвижного состава. Через неделю бригада меняется сменами работы. При такой организации производства ТО исполнители бригад должны знать и уметь выполнять любые работы как ТО-1, так и ТО-2 в полном объеме.
Технологические планировки универсальных постов зон ТО-1 и ТО-2 для грузовых автомобилей и автобусов приведены на рис. 4.2, 4.3, а на рис. 4.4, 4.5 приведены возможные варианты тупиковых постов.

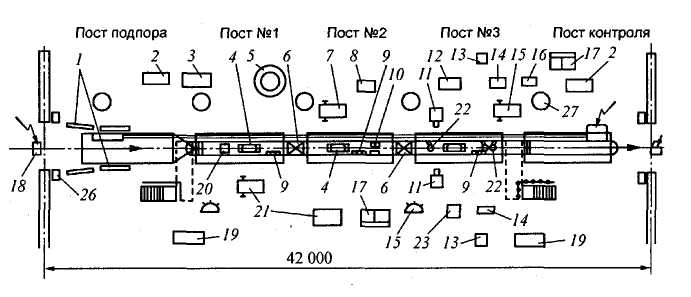

Рис. 4.2. Схема технологической планировки поточной линии ТО-1, ТО-2:
1 – направляющие ролики; 2 – конторский стол; 3 – слесарный верстак; 4 – регулируемые подставки под ноги; 5 – стеллаж-вертушка для крепежных деталей; 6– переходной мостик; 7 – передвижной пост электрика; 8 – тележка для транспортировки аккумуляторных батарей; 9 – ящик для инструмента и крепежных деталей; 10 – гидравлический передвижной подъемник; 11 – гайковерт для гаек колес; 12 – стол ванна для промывки фильтров; 13 – воздухораздаточная автоматическая колонка; 14 – маслораздаточная колонка; 15 – передвижной пост смазчика заправщика; 16 – маслораздаточный бак; 17 – ларь для обтирочных материалов; 18 – механизм привода ворот; 19 – лари для отходов; 20– гайковерт для гаек стремянок рессор; 21 – передвижной пост слесаря авторемонтника; 22 – воронки для слива отработавших масел; 23 – передвижной нагнетатель смазки; 24 – установка для заправки трансмиссионным маслом; 25 – трехфазная штепсельная розетка; 26 – установка для тепловой завесы ворот; 27 – установка для отсоса отработавших газов

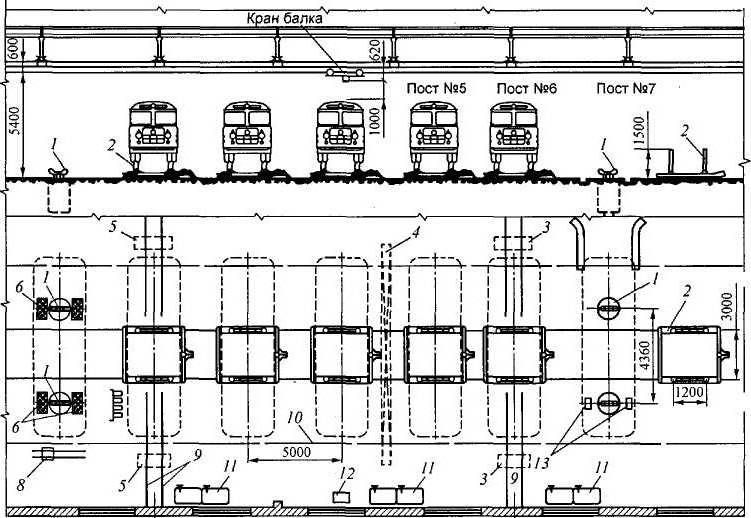

Рис. 4.3. Зона ТО-2 для автобусов (планировка поточной линии с поперечным расположением постов):
1 – подъемники; 2 – самоходные тележки; 3 – тележки для снятия агрегатов с автобуса; 4 – подвесная кран-балка; 5 – тележка для постановки агрегатов на автобус; 6 – установка для контроля ходовой части автобуса; 7 – централизованная установка для заправки маслом и смазки автобуса; 8 – прибор для проверки фар; 9 – рельсовый путь для тележек; 10 – рельсовый путь для кран балки; 11 – слесарные верстаки с тисками; 12 – ванна для промывки фильтров грубой очистки; 13 – углубления под колеса для точной установки автобуса на подъемники

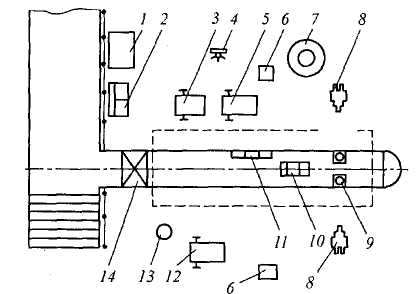

Рис. 4.4. Схема технологической планировки тупикового поста ТО-1:
1 – слесарный верстак; 2 – ларь для обтирочных материалов; 3 – тележка для транспортировки аккумуляторных батареи; 4 – трехфазная штепсельная розетка; 5 – передвижной пост слесаря-авторемонтника; 6 – воздухораздаточные автоматические колонки; 7 – стеллаж-вертушка для крепежных деталей; 8 – гайковерты для гаек колес; 9 – гидравлический передвижной подъемник; 10 – подставка под ноги для работы в осмотровой канаве; 11 – ящик для инструмента и крепежных деталей; 12 – передвижной пост электрика; 13 – установка для отсоса отработавших газов; 14 – переходной мостик
Рис. 4.5. Схема технологической планировки тупикового поста ТО-2:
1 – ларь для обтирочных материалов; 2 – слесарный верстак; 3 – бак для тормозной жидкости; 4 – стеллаж-вертушка для крепежных деталей; 5 – тележка для транспортировки аккумуляторных батарей; 6 – пост электрика карбюраторщика; 7 – пост слесаря-авторемонтника; 8 – тележка для снятия и установки колес; 9 – электрогайковерт для гаек колес грузовых автомобилей; 10 – подъемник канавный; 11 – установка для отсоса отработавших газов; 12 – электрогайковерт для гаек стремянок рессор (канавный); 13 – подставка при работе в осмотровой канаве; 14 – ящик для инструмента и крепежных деталей; 15 – масло раздаточный бак; 16 – воздухораздаточная колонка
Примерное распределение работ по постам линии, изображенной на рис. 4.3
Пост №1. Установка автобуса на самоходную тележку. Крепежные и контрольные операции по кузову. Снятие узлов электрооборудования и системы питания двигателя и отправка их на проверку. Снятие колес и проведение крепежных операции по тормозным механизмам.
Пост №2. Контрольно-регулировочные операции по переднему и заднему мостам.
Определение объема необходимого текущего ремонта. Замена (по необходимости) отдельных узлов и агрегатов автобуса (передний мост, задний мост и пр.).
Пост №3. Крепежно-контрольные операции по двигателю и рулевому управлению. Крепежные операции по пневматическому оборудованию и электропроводке.
Пост №4. Крепежно-контрольные операции по коробке передач, сцеплению, карданным валам. Проверка исправности всех выключателей на щитке приборов.
Пост №5. Крепежно-контрольные операции по тормозным камерам, шлангам, амортизаторам, топливному баку, глушителю.
Пост №6. Постановка и крепление ранее снятых узлов и деталей автобуса. Смазочные операции.
Пост №7. Постановка колес. Снятие автобуса с тележки. Регулировочные операции.
