Расчёт методом узловых напряжений.

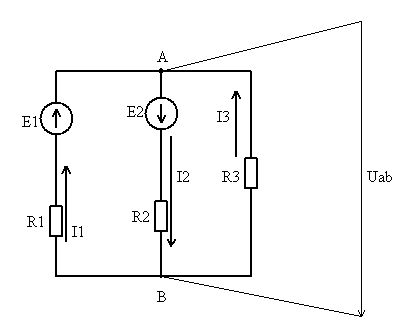

В приложении для цепи с параллельными ветвями получил название «метод двух узлов».
k=2, m=3
Нахождение токов всех ветвей: Задаём произвольно условно положительное направление узлового напряжения между узлами и определяем его по формуле:
, где
Узловое напряжение равно дроби, в числителе которого алгебраическая сумма произведений ЭДС на проводимости активных ветвей, а в знаменателе сумма проводимости всех ветвей.
Определяем токи всех ветвей или заданной ветви, записывая уравнение второго закона Кирхгофа для каждой ветви и приложенного к ней узлового напряжения:
E1=UAB+I1R1
-E2=UAB+I2R2
0=UAB+I3R3
4. Проверка: Уравнение баланса мощностей:
Достоинства: 1. краткий алгоритм
2. метод как для полного, так и для частичного анализа
Недостаток: надо знать специфику алгоритма
V. Метод эквивалентного генератора.
Метод активного двухполюсника, метод холостого хода и короткого замыкания, метод Тевенена-Гальмгольца)
Метод рекомендуется для частичного анализа цепи, то есть для нахождения тока в заданной ветви в сложной схеме замещения.

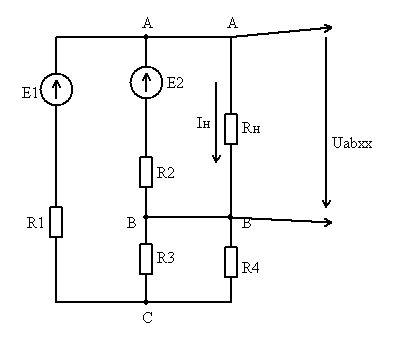

Согласно методу интересующую ветвь отключают от схемы, оставшаяся схема – активный двухполюсник. В данной схеме k=3 m=5.
Все ЭДС внутри схемы замещают ЭДС эквивалентного генератора, а все сопротивления схемы – эквивалентным сопротивлением. Тогда ток нагрузки
Д оказано, что эквивалентный генератор Eэ с внутренним сопротивлением Rэ можно заменить активным двухполюсником, имеющим на внешних зажимах UABxx (напряжение двухполюсника при разомкнутой цепи нагрузки), а Rэ заменить сопротивлением RABxx при условии короткого замыкания всех Ei. Тогда
к.з. всех Ei
С равнивая эквивалентный генератор и активный двухполюсник можно записать, что Eэ=UABxx Rэ=RABxx
к.з. всех Ei
Применим метод эквивалентного генератора к заданной схеме замещения.

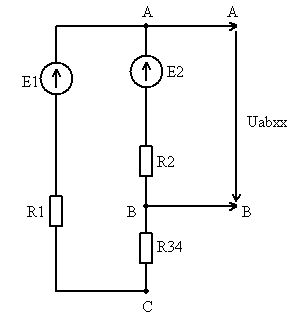

1). Определяем UABxx при условии отключенной исследуемой ветви.
R134=R1+R34
Согласно методу двух узлов напряжение UABxx есть узловле напряжение на паралленьных ветвях.

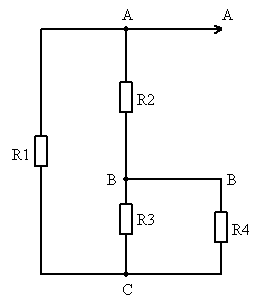

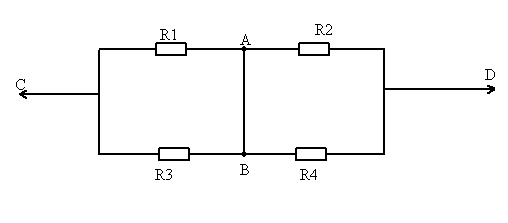

2). RABxx
к.з. всех Ei

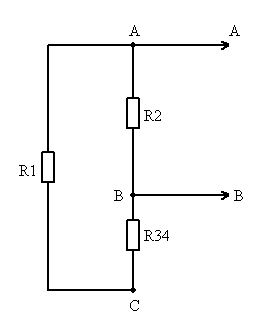

Свернём схему к одному эквивалентному генератору.
R134=R1+R34
Подставим RABxx в формулу для нахождения UABxx.
Применение метода эквивалентного генератора для мостовой измерительной цепи
Измерительный мост – четырёхполюсник, имеющий две входные клеммы АВ (диагональ измерительная) и две выходные клеммы СД (нагрузочная диагональ). Сопротивления R1, R2, R3, R4 образуют плечи моста, Rн – входное сопротивление показывающего прибора или усилителя.
В плечи моста включают датчики – измерительные преобразователи, которые измеряют своё входное электрическое сопротивление под действием входной неэлектрической величины. Это плечо называется рабочим.
Задача:
Определить ток нагрузки и напряжение нагрузки при измерении сопротивления одного из его плеч.
Uн(ΔR)=IнRн – это функция преобразования.
Построим график функции преобразования.
Итак, для нахождения Iн воспользуемся методом эквивалентного генератора. Согласно этому методу
к.з. всех Ei
1. Найдём UCDxx. Для этого обозначим токи. По второму закону Кирхгофа для контура ACD I12R2 – UCDxx – I13R1=0
UCDxx=I12R2 – I13R1

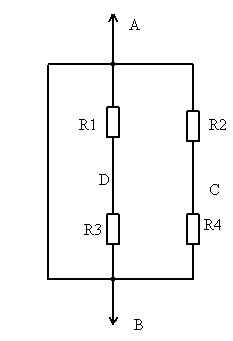

2. Определим RCDxx при к.з. всех Еi
