Анализ режимов работы трёхфазных нагрузок.
Вопросы:
Соединение по схеме звезда с нейтральным проводом (симметричная и несимметричная нагрузка).
Соединённых по схеме звезда без нейтрального провода (симметричная и несимметричная нагрузка).
Соединение по схеме треугольник
Аварийные режимы работ трёхфазных нагрузок
I. Соединение по схеме звезда с нейтральным проводом
Симметричная нагрузка.
Показателем пригодности схемы для включения нагрузки является равенство фазных напряжений, которых эта схема обеспечивает.
Если сопротивления линейных и нейтрального проводов равно нулю, то в звезде с нейтральным проводом каждая фаза нагрузки соединена с генератором четырьмя проводами: линейными и нейтральным – генератор принудительно задаёт на нагрузку свои симметричные фазные напряжения.

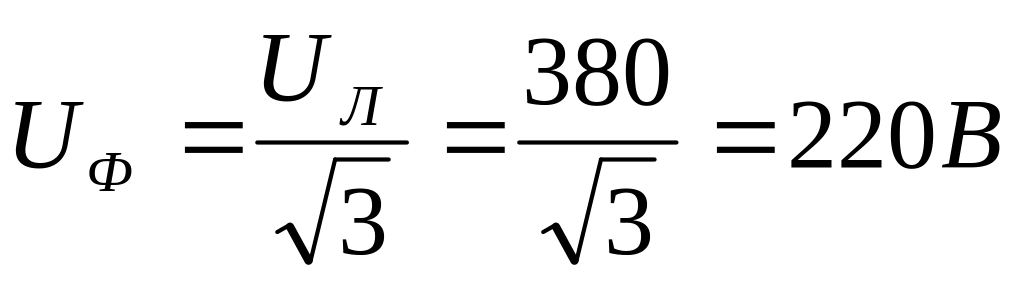

Определяем фазные напряжения UЛ= UФ
Определим сопротивление, построив треугольник фазных сопротивлений.
zФ
XФ где
RФ
По закону Ома определим фазные токи
Определим линейные токи IЛ=IФ

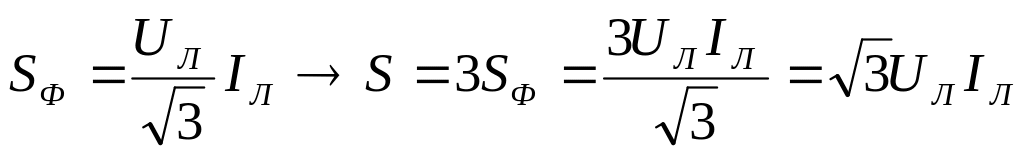

Определим активную, реактивную и полную мощность всей трёхфазной нагрузки.
PФ=I2ФRФ
QФ=I2Фxф
SФ=UФIФ
Определяем ток нейтрального провода. По первому закону Кирхгофа для точки n имеет фазный ток.
При симметричной нагрузке ток нейтрального провода равен нулю. А значит для включения симметричной нагрузки можно применить схему звезда без нейтрального провода.
Несимметричная нагрузка
Обозначим на этой схеме линейные и фазные напряжения.
Кроме параметров схемы задано направление сети – линейное UЛ
Определим фазные напряжения. Если сопротивление фазы нагрузки подключено к генератору 4-мя проводами: линейными и нейтральным, то генератор принудительно задаёт на нагрузку свои симметричные фазные напряжения. UA=UB=UC=UФеjφ

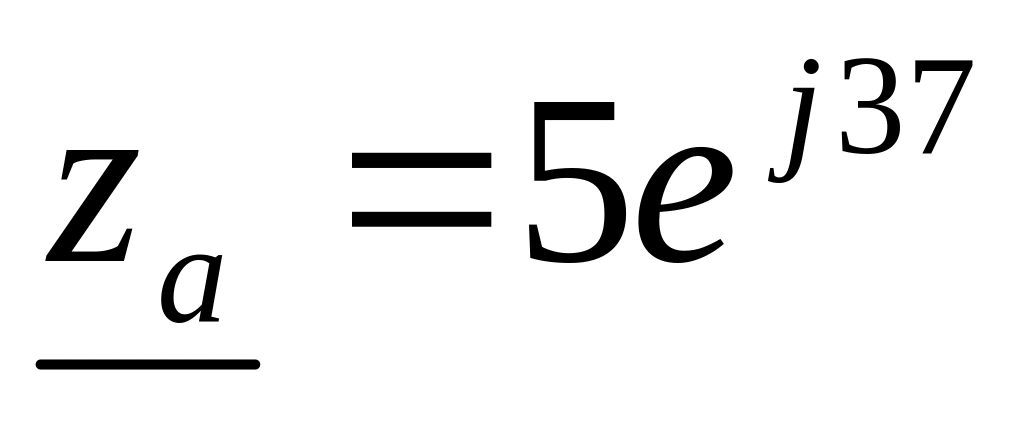

Для каждой фазы нагрузки строим треугольник сопротивлений и определяем полное сопротивление фазы и угол сдвига между напряжением и током.
Для А:
Xa Za
Ra
Для В: RB=zB zB=RB=10 φB=0, тогда
Для С:
ZC -XC φc= -90, тогда

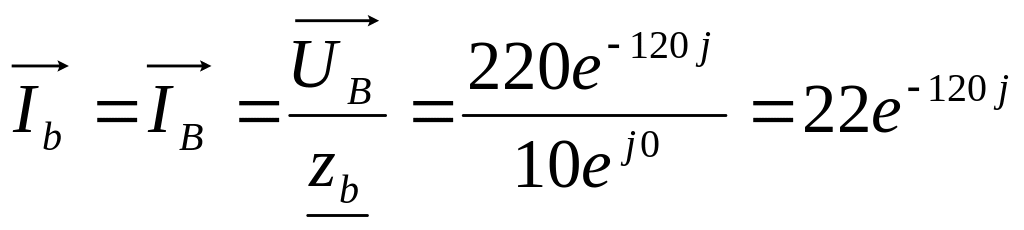

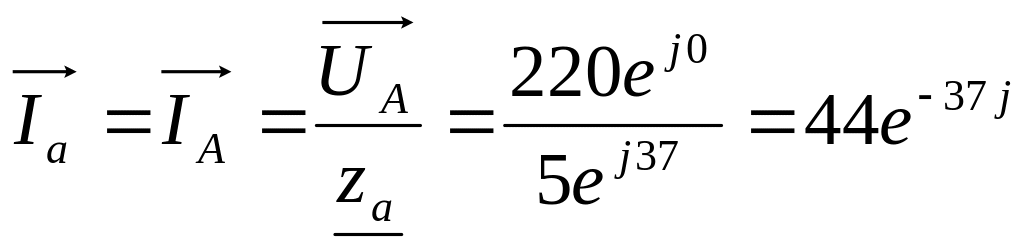

По закону Ома для каждой фазы находим фазные токи.
Определим линейные токи по формуле IФ=IЛ: Ia=IA, Ib=IB, Ic=IC
Определим активную и реактивную мощность в каждой фазе. PФ=IФ2RФ
Определим активную и реактивную мощности всей трехфазной нагрузки:
Где + - означает индуктивную нагрузку
- - означает ёмкостную нагрузку
7. Определяем ток нейтрального провода по первому закону Кирхгофа. 8. Построим векторную диаграмму на комплексной плоскости и суммируем векторы.
Выводы:
Итак, соединение нагрузки звездой с нейтральным проводом всегда гарантирует равные фазные напряжения, не зависимо от сопротивлений фаз.
Для несимметричной нагрузки ток нейтрального провода не равен нулю а значит нейтральный провод необходим.
