Мощность цепи синусоидального тока.
Формулы для определения полной, активной и реактивной мощностей записаны раньше

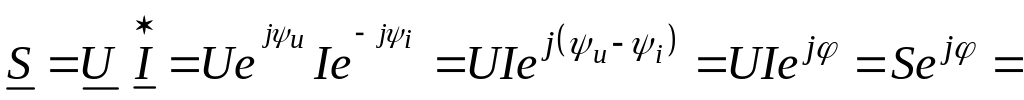

Рассмотрим простой прием, позволяющий найти активную и реактивную мощности по комплексным напряжению и току. Для этого умножим комплекс напряжения на сопряженный комплекс тока
(2.46)
Полученное значение называют комплексом полной мощности. Из (2.46) видно, что вещественная часть комплексной мощности равна активной мощности, мнимая часть – реактивной:
(2.47)
Пример. Определить активную, реактивную и полную мощности, если мгновенные значения тока и напряжения заданы уравнениями
Решение. Запишем комплексы действующих значений напряжений и тока
Комплекс полной мощности
+
Таким образом, = 500 Вт, = 433 Вт, = 250 Вт
Коэффициент мощности и пути его улучшения.
Большинство современных потребителей электрической энергии имеют индуктивный характер нагрузки, токи которой отстают по фазе от напряжения источника. Активная мощность таких потребителей при заданных значениях тока и напряжения зависит от
Следовательно, повышение коэффициента мощности приводит к уменьшению тока.
Если обозначить сопротивление проводов линии , то потери мощности в ней можно определить так:
Таким образом, чем выше потребителя, тем меньше потери мощности в линии и дешевле передача электроэнергии. Коэффициент мощности показывает, как используется номинальная мощность источника. Так, для питания приемника 1000 кВт при = 0,5 мощность генератора должна быть
кВА,
а при = 1 = 1000 кВА.

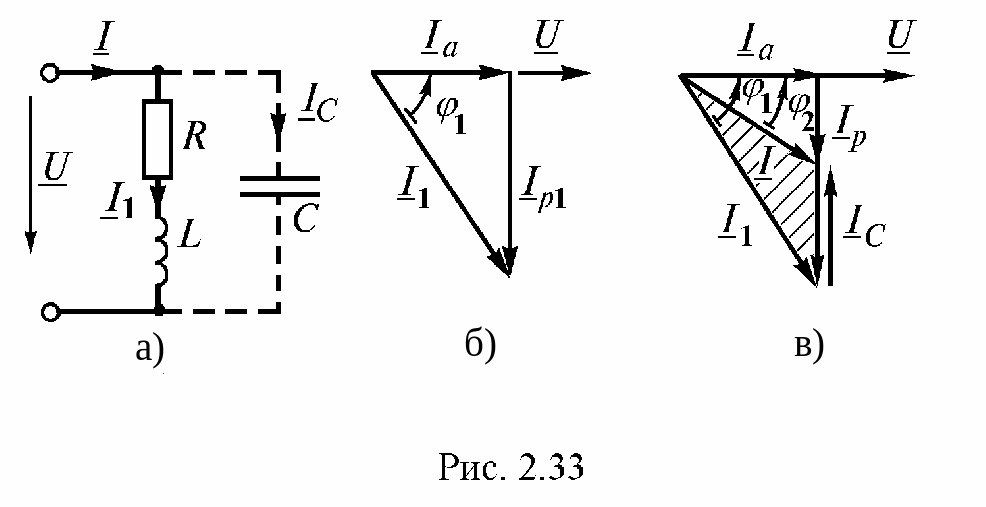

Следовательно, повышение увеличивает степень использования мощности генераторов. Чтобы повысить экономичность энергетических установок, принимают повышают – используют батареи конденсаторов, подключаемые параллельно индуктивной нагрузке (рис. 2.18 а).
Рис. 2.18
Емкость конденсатора, необходимую для повышения от существующего значения до требуемого , можно определить по диаграмме (рис. 2.18 б, в). При построении векторной диаграммы в качестве исходного вектора принят вектор напряжения источника. Если нагрузка представляет собой индуктивный характер, то вектор тока отстает от вектора напряжения на угол . Активная составляющая тока совпадает по направлению с напряжением, реактивная составляющая тока отстает от него на 90° (рис. 2.18 б).
После подключения к потребителю батареи конденсаторов ток определяется как геометрическая сумма векторов и . При этом вектор емкостного тока опережает вектор напряжения на 90° (рис. 2.18 в). Из векторной диаграммы видно, что , т.е. после включения конденсатора коэффициент мощности повышается от до .

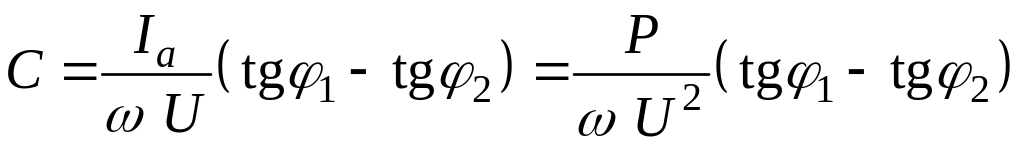

Емкость конденсатора можно рассчитать при помощи векторной диаграммы токов (рис. 2.18 в)
.
Учитывая, что , запишем емкость конденсатора
.
На практике обычно коэффициент мощности повышают не до 1,0, а до 0,90...0,95, так как полная компенсация требует дополнительной установки конденсаторов, что часто экономически не оправдано.
Предприятия стремятся оплатить льготный тариф за электрическую энергию, для повышения cosφ существуют естественный и искусственный пути.
Естественные пути:
Эксплуатировать силовые установки (двигатели, трансформаторы и другие) в номинальном режиме, которые используют максимум КПД и минимальные потери мощности.
Исключать режимы работ асинхронных двигателей и трансформаторов в холостом ходе, при которых cosφ=0,17
Искусственные пути:
Для повышения cosφ реальных установок применяют параллельное включение конденсаторов различных параллельных обмоток
Использование специальной машины, которая получила название асинхронного конденсатора.
