V. Механическая характеристика
Рис. 11.11
Пример 11.1. Трехфазный асинхронный двигатель с короткозамкнутым ротором питается от сети с напряжением = 380 В при = 50 Гц. Параметры двигателя: = 14 кВт, = 960 об/мин, = 0,85, = 0,88, кратность максимального момента = 1,8.
Определить: номинальный ток в фазе обмотки статора, число пар полюсов, номинальное скольжение, номинальный момент на валу, критический момент, критическое скольжение и построить механическую характеристику.
Решение. Номинальная мощность, потребляемая из сети
кВт.
Номинальный ток, потребляемый из сети
А.
Число пар полюсов
,
где = 1000 – синхронная частота вращения, ближайшая к номинальной частоте = 960 об/мин.
Номинальное скольжение
.
Номинальный момент на валу двигателя
Н·м.
Критический момент
Н·м.
Критическое скольжение находим по (11.46), подставив , и
.

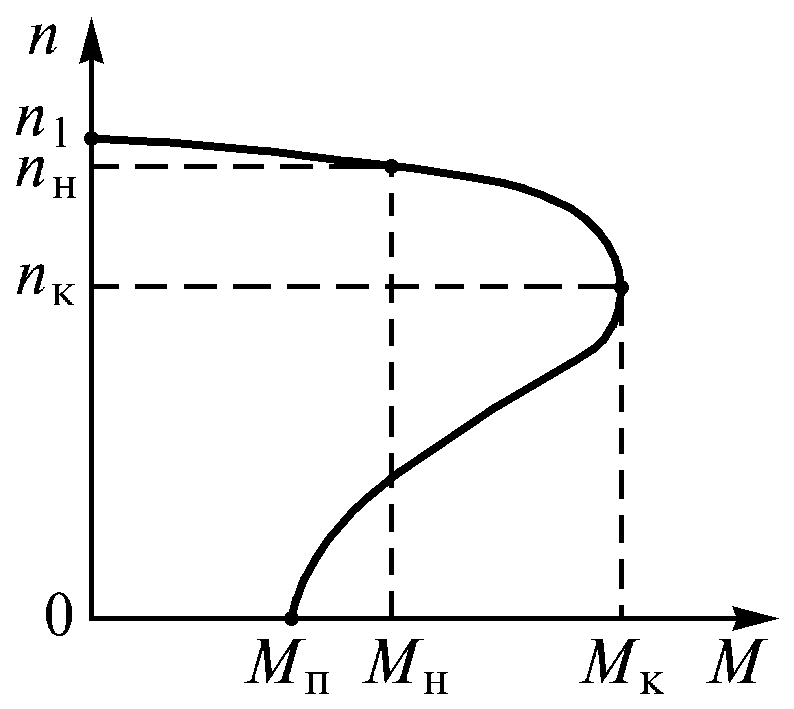

Для построения механической характеристики с помощью определим характерные точки: точка холостого хода = 0, = 1000 об/мин, = 0, точка номинального режима = 0,04, = 960 об/мин, = 139,3 Н·м и точка критического режима = 0,132, = 868 об/мин, =250,7 Н·м.
Для точки пускового режима = 1, = 0 из (11.46) находим
Н·м.
По полученным данным строят механическую характеристику. Для более точного построения следует увеличить число расчетных точек и для заданных скольжений определить моменты и частоту вращения.
Итак,
Режим |
Холостой ход |
номинальный |
критический |
Пуск |
S |
0 |
Sн |
Sкр |
1 |
N2 |
N1 |
Nn |
N2кр |
0 |
Mc |
0 |
Mн |
Mкр |
MПУСК |
Пуск и регулирование скорости асинхронного двигателя
VI. Способы пуска
При пуске ротор разгоняется от частоты вращения = 0 до некоторой частоты . Пуск возможен только тогда, когда вращающий момент двигателя больше момента сопротивления. Ниже рассмотрены основные способы пуска.
Прямой пуск осуществляется включением обмотки статора на напряжение сети. В первый момент скольжения = 1, пусковой ток максимален
. (11.47)
Кратность пускового тока .
Пусковой момент по (11.43)
. (11.48)
Анализ (11.48) показывает, что при прямом пуске возникают большой бросок тока и относительно небольшой пусковой момент. Это оказывает отрицательное влияние на возможность пуска самого электродвигателя и на устойчивость работы других электродвигателей из-за снижения напряжения.
Пуск переключением обмотки статора применяется для двигателей, работающих при соединении обмоток статора в треугольник. При пуске обмотка статора с помощью переключателя соединяется в звезду. В результате линейный пусковой ток уменьшается примерно в три раза, пусковой момент также уменьшается в три раза. Если пусковой момент достаточен для разгона электропривода, то такой пуск допустим. После пуска обмотку статора переключают на схему треугольника, и двигатель работает в нормальном режиме.
При автотрансформаторном пуске обмотка статора включается на пониженное напряжение с помощью автотрансформатора. Двигатель разгоняется при пусковом токе и моменте в раз меньше по сравнению с прямым пуском, где – коэффициент трансформации понижающего автотрансформатора. В конце разгона двигатель переключается на напряжение сети.
Пуск двигателя с фазным ротором осуществляется путем включения пускового реостата в цепь ротора чере5з контактные кольца и щетки. Сопротивление пускового резистора в фазе выбирают таким, чтобы пусковой момент был максимальным. Так как = 1 и , то с помощью (11.45) находим
,
откуда
.

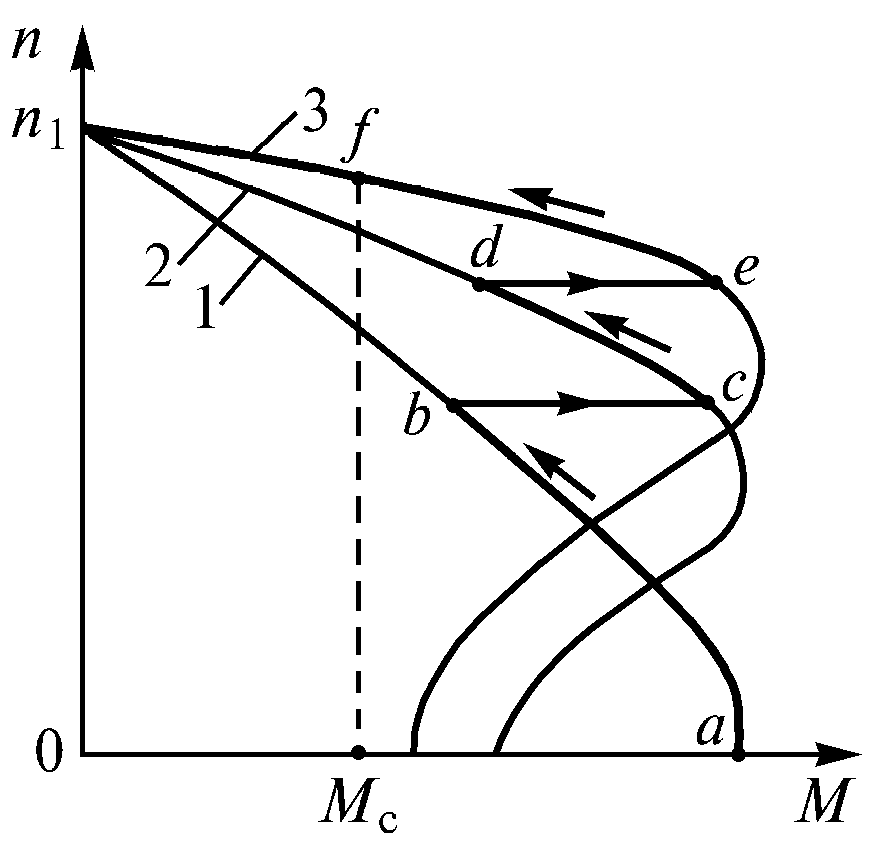

Пуск двигателя поясняется схемой на рис. 11.11. В момент пуска двигатель развивает максимальный момент и разгон происходит на участке механической характеристики 1.
Рис. 11.12
Такой способ пуска применяют, как правило, для двигателей большой мощности при ограниченном пусковом токе и высоких требованиях к приводу. Недостатками способа являются значительные потери электрической энергии в пусковом резисторе и сложность устройства ротора.
Пример 11.2. Асинхронный двигатель с фазным ротором имеет номинальные параметры: = 30 кВт, = 1500 об/мин, = 0,03 Ом и = 0,144 Ом. Определить сопротивление добавочного резистора , который должен быть включен в фазу ротора для обеспечения пускового момента, равного критическому.
Решение. Согласно (11.45) в режиме пуска
,
откуда
Ом.
