Двигатель с последовательным возбуждением. (Сериесный дпт)

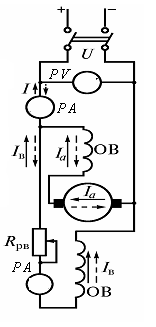

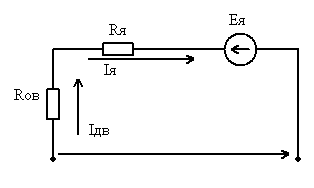

Принципиальная электрическая схема и схема замещения.
Уравнение электрического состояния
Механическая характеристика двигателя
n(IЯ) n(Mc) М=СМIЯФ
Наличие аргумента тока якоря в знаменателе означает, что у данного двигателя механическая характеристика не линейна: при холостом ходе ток якоря равен нулю, а значит частота вращения равна бесконечности, следовательно происходит авария (разнос якоря)
Для устранения этого опасного недостатка с помощью реле скорости двигатель отключается, когда частота вращения соответствует 0,3ФНОМ=0,3ФНАС. Двигатель отключают от источника питания.
Достоинство:
Большой пусковой момент
Широкий диапазон электрического регулирования частоты вращения без механического редуктора.
Область применения этого двигателя – транспорт.
Компаудный дпт (Смешанное возбуждение)

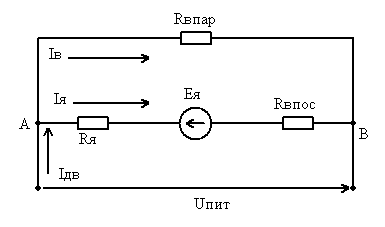

Принципиальная электрическая схема и схема замещения)
Уравнение электрического состояния:
Механическая характеристика
Ф=ФПОС+ФПАР
Теперь в знаменателе токи двух обмоток.
При холостом ходе IЯ=0 n0= значит n конечное.
Достоинства:
При холостом ходе ротор имеет конечную частоту вращения, но характеристика стала более чёткой, то есть диапазон регулирования частоты вращения сокращается.
Общий вывод по достоинствам:
ДПТ единственный, который может работать в регулируемом электроприводе. Причём регулирование осуществляется электрическими методами.
Возможность плавного регулирования частоты вращения и положение расчётной скорости перемещения рабочего механизма.
Большой пусковой момент.
Недостатки:
Из-за наличия коллектора увеличены габариты, вес, материалоёмкость, а следовательно стоимость.
Пониженная надёжность из-за искрения на коллекторе
Питание двигателя от специального блока постоянного электропитания.
Лекция №11
Однофазный трансформатор
Классификация и область применения.
Электромагнитная схема и принцип действия.
Полная схема замещения трансформатора:
А). схема замещения первичной обмотки
Б). схема замещения вторичной обмотки
В). Схема замещения магнитной цепи.
4. Экспериментальное определение параметров схемы замещения по опытам холостого хода и короткого замыкания
5. Упрощенная схема замещения и внешняя характеристика
6. Потери мощности и КПД трансформатора.
Классификация и область применения.
Трансформатор – преобразователь электрической энергии с одним значением тока и напряжения в электрические энергии с другим значением тока и напряжения.
I1 I2
U1 W1 Трансформаторный W2 U2
Преобразователь
F=const
Работает только на переменном токе при неизменной частоте питания.
Классификация:
Силовые трансформаторы.
На энергетических схемах
Назначение трансформаторов – силовые трансформаторы одни из главных в передаче электрической энергии.
Разделительные трансформаторы (многообмоточные)
Условные обозначения на электрических схемах
Предназначен для гальванического разделения электрического питания цепи.
Согласующиеся трансформаторы.
Специальные трансформаторы
Измерительные трансформаторы. Предназначены для расширение пределов измерений показывающие измерительные приборы.
