Основные соотношения между напряжениями.
Запишем для представленной схемы уравнение по второму закону Кирхгофа.

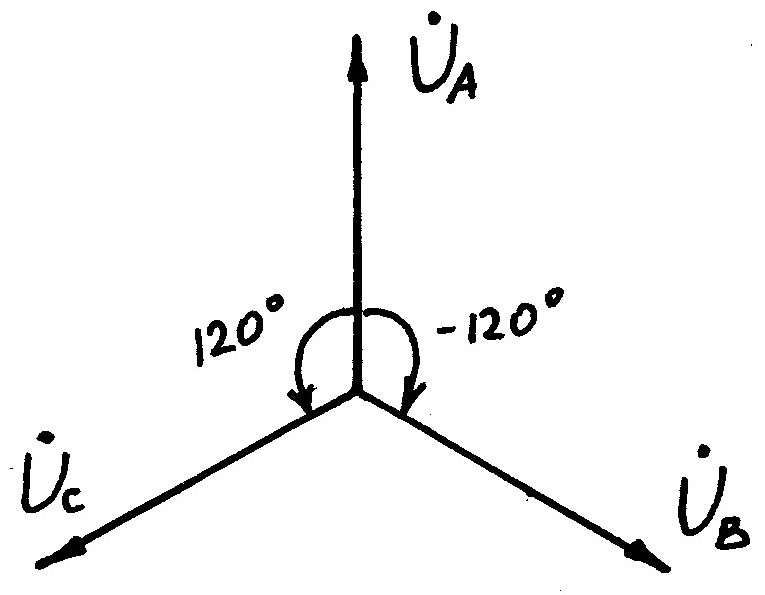

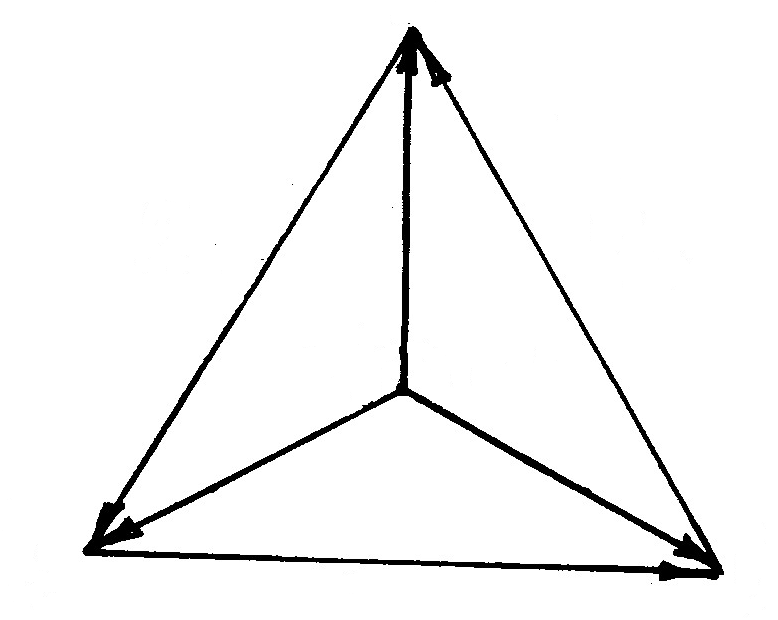

Начертим векторную диаграмму линейных и фазных напряжений.
Это равнолучевая звезда фазных напряжений.
Рассмотрим вышеуказанные уравнения.
Разностный вектор равен отрезку, соединяющему составляющие векторы и направлен в сторону уменьшаемого, поэтому уравнения на векторной диаграмме образуют равносторонний треугольник линейных напряжений.
О – центр (нейтраль)
Рассмотрим ΔОВМ – прямоугольный. Угол МОВ = 60о, угол ОВМ=30, МВ=ОВ=cos30o

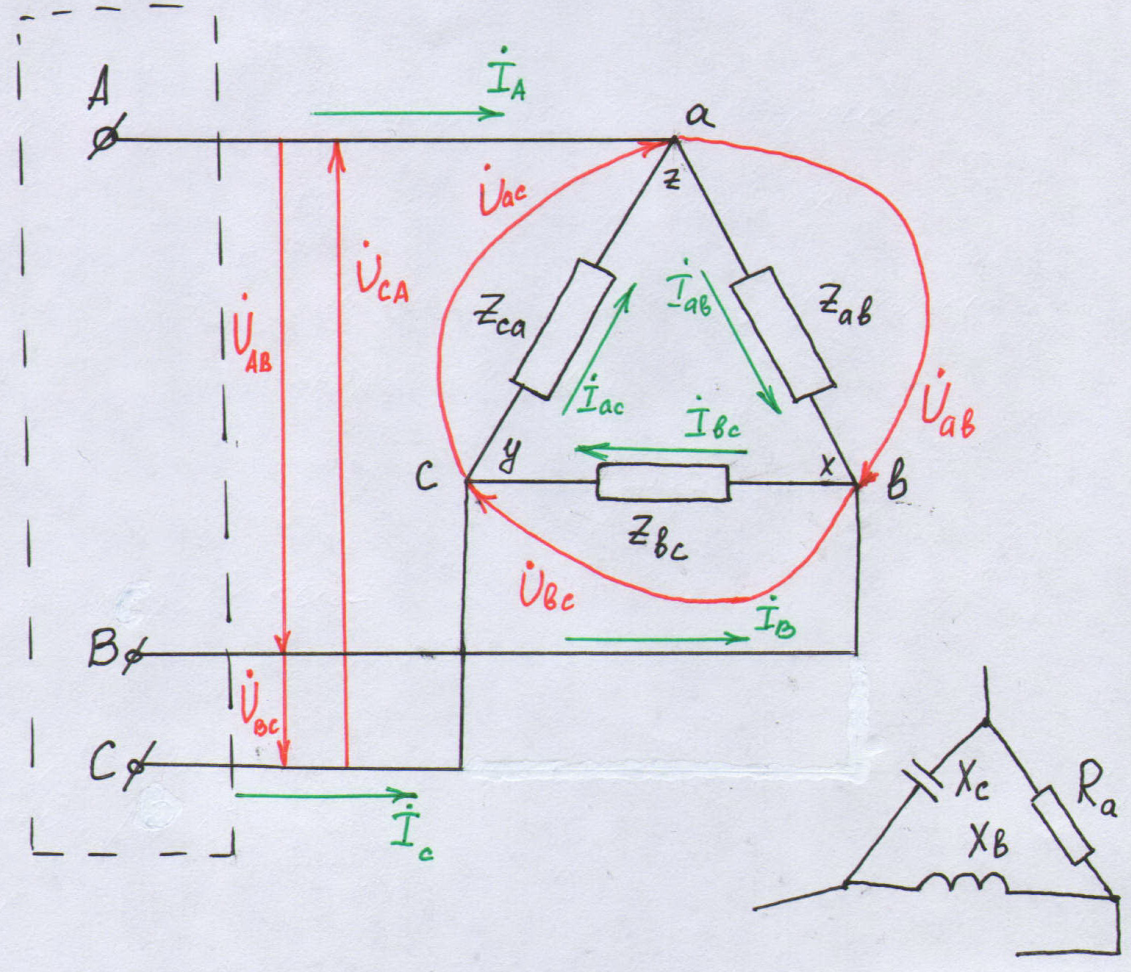

Соединение фаз генератора и нагрузки треугольником.
Для катушек с ферромагнитным сердечником ток, протекающий по катушке является не синусоидальным. Раскладывая этот ток на составляющие гармонически в соответствии с рядом Фурье.
При соединении обмотки генератора по схеме треугольник в режиме холостого хода результирующий ток замыкается по фазам генератора и создаёт на них потери мощности, что ведёт к снижению КПД, поэтому фазы генератора соединяются только по схеме звезда.
Линейными называют напряжения между линейными проводами в порядке прямого чередования фаз.
Фазное напряжение – напряжение между началом и концом каждой фазы.
По характеру схемы при сопротивлениях линейных проводов, равных нулю, схема треугольник обеспечивает равенство линейных и фазных напряжений.
RAa=0 UAB=Uab
RBb=0 UBC=Ubc
RCc=0 UAC=Uac
Введем соотношение между линейными и фазными токами.
Линейные токи – по проводам от генератора к нагрузке.
Фазные токи - по сопротивлениям нагрузки и совпадают с фазными напряжениями.

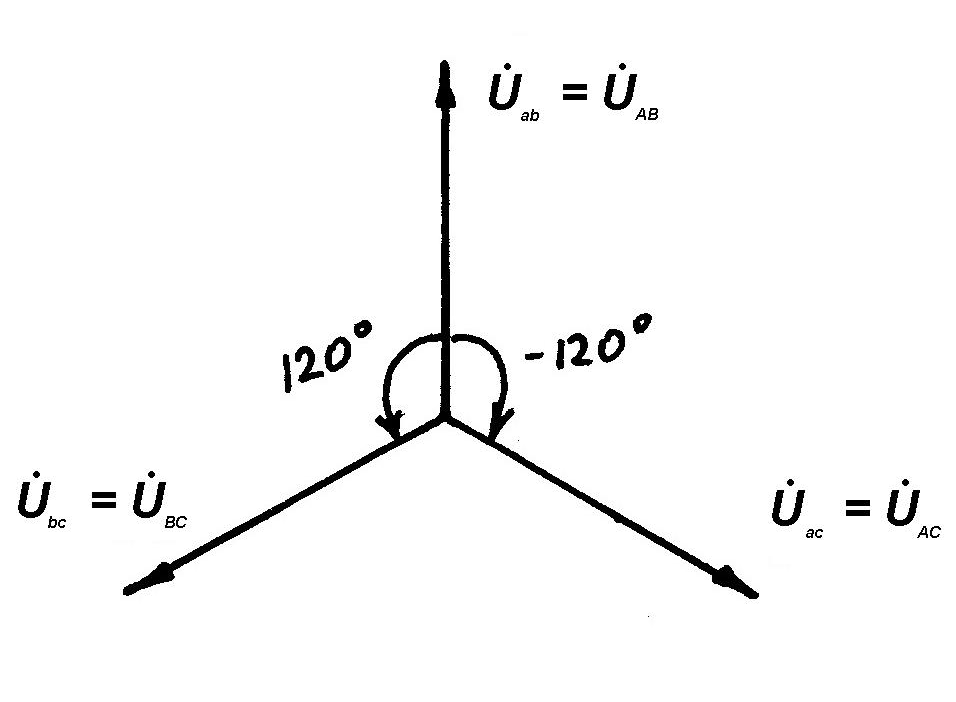

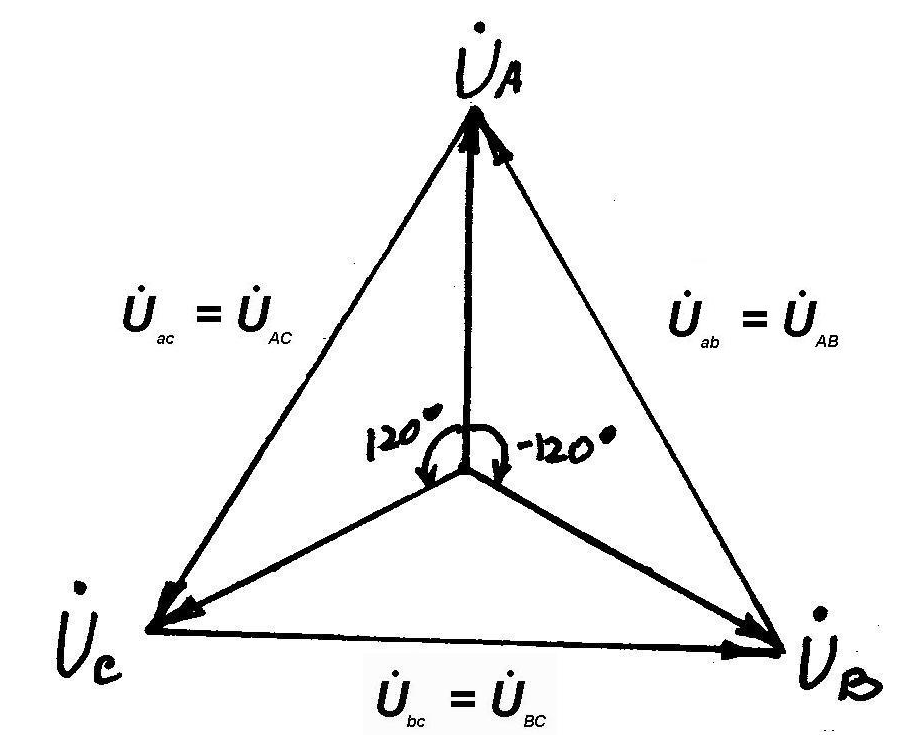

Построим векторную диаграмму напряжений и токов.
Рекомендуемый вариант первый – в виде равнолучевой звезды.
Для построения векторной диаграммы токов необходимо отложить углы сдвигов фаз φ между векторами фазного напряжения и фазного тока.
Построим векторную диаграмму линейных токов. Для этого запишем уравнения по первому закону Кирхгофа для точек a, b, c.
(.)a
(.)b
(.)c
Соединим AB и AC и направим в сторону AB.
Векторная диаграмма линейных токов представляет собой треугольник, очерченный относительно звезды фазных токов.
Введем понятие симметричной и несимметричной нагрузки.
Симметричная нагрузка – нагрузка, у которой комплексное сопротивление фаз одинаково.
Несимметричная нагрузка – тинная нагрузка, у которой комплексные сопротивления не равны.
Для симметричной нагрузки, соединённой по схеме треугольник линейные токи построены на равнолучевой звезде фазных токов, образует равносторонний треугольник.
Итак, основные соотношения при соединении нагрузки звездой с нейтральным проводом IФ=Iл UЛ= UФ
А при соединении нагрузки треугольником UФ=Uл IЛ= IФ
Лекция №7
