6. Топографические параметры схем замещения. Топографические параметры схем замещения.
Двухполюсник – часть электрической схемы, имеющая две клеммы (вход и выход)
А – активный, имеющий источник питания
П – пассивный, без источника питания
Ветвь – это соединение последовательное, расположенное между двумя соседними
узлами , по которому в любой момент времени протекает одинаковый ток.
m – количество ветвей, в данной схеме m=6
Узел – точка электрической схемы, в которой спаяны 3 или более ветвей.
k – количество узлов, в данной схеме k=4
Узлы бывают:
Зависимые
Независимые – узлы, к которым по сравнению с раннее рассмотренными узлами присоединена новая ветвь.
Количество независимых узлов на один меньше. Выбор независимых узлов произвольный.
Контур – любой замкнутый путь по ветвям схемы для возможного протекания тока
Контуры бывают:
Зависимые
Независимые – контур, в котором по сравнению с раннее рассмотренными появляется новая ветвь. Количество независимых контуров определяется выражением m-(k-1)
Правила:
Независимые контуры определяются с помощью дерева схемы. Ствол дерева строится проходящим через все узлы. Добавление хорды к стволу даёт независимый контур.
Независимые контуры – это отверстие в схеме, окружённое ветвями.
Лекция №2
Вопросы:
Условно положительные направления тока, напряжения и ЭДС
Режимы работы электротехнических устройств
Основные законы электрических цепей
Эквивалентные преобразования схем (последовательное соединение R, параллельное соединение R, соединение треугольником ∆ и звёздочкой)
Расчёт простых цепей постоянного тока методом эквивалентных преобразований сопротивлений.
Ход лекции:

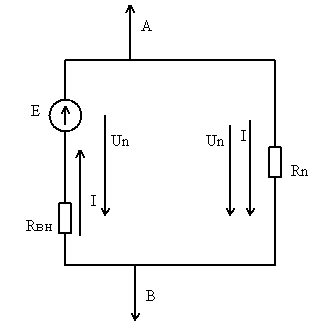

Условно положительные направления тока, напряжения и эдс
Для простых цепей.
Направление тока, напряжения и ЭДС определяется совершенно точно в соответствии с тремя положениями физики:
за положительное направление тока принимают направление движения положительно заряженных частиц
положительное направление ЭДС – направление действия сторонних сил на положительные заряды внутри источника (стрелка на ЭДС)
за положительное направление напряжение принимают направление убывания потенциала, то есть от точки с более низким потенциалом.
В случае, когда напряжение и Е противоположны по направлению. Рассмотрим схему для 3х независимых контура, m=5 k=3 m-(k-1)=3
Для сложных схем с двумя и более источниками питания.
Направления токов в ветвях перед расчётом задают произвольно. Затем, считаем количество ветвей, потом составляем уравнения по закону Кирхгофа и находим токи. После решения уравнений и определения численного значения токов уточняем первоначальное направление их в ветвях: если численное значение тока отрицательно, то это значит, что реальное значение направления тока противоположно показанному на схеме, если численное значение тока положительно, то его реальное направление совпадает с направлением, указанным на схеме.
