Расчёт простых цепей постоянного тока методом эквивалентных преобразований сопротивлений.
Старинное название – метод свёртки схемы.

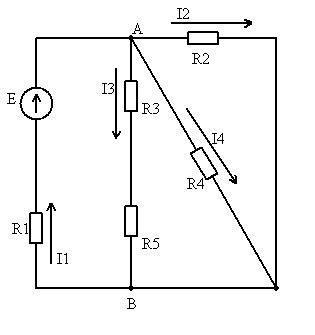

Определяем количество узлов и ветвей в схеме k=2, m=4
Сворачиваем схему к одному эквивалентному сопротивлению (эквивалентному)
Находим в ветвях схемы R, соединённые последовательно, заменяем их эквивалентными и перечерчиваем схему в упрощенном варианте.
R35=R3+R5
Продолжаем свёртку схемы. Находим сопротивления, соединённых параллельно (имеющих пару общих узлов) заменяем их эквивалентными и вновь перечерчиваем схему в упрощённом виде.
Ом
Продолжаем свёртку схемы, заменяя последовательное и параллельное сопротивление их эквивалентами до тех пор, пока схема не придет к виду: один источник питания и одно эквивалентное сопротивление.
3. По закону Ома определяем ток ветви источника питания

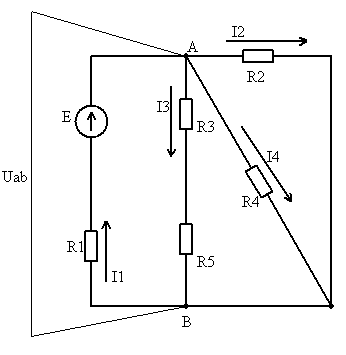

4. Определяем направления на параллельных ветвях. UAB=I1R2345
5. По закону Ома для участка цепи определяем токи в параллельных ветвях:
Определим мощность, потребляемую цепью. P=I2Rэ Вт
Баланс мощностей
Лекция №3.
Анализ сложных цепей постоянного тока.
Вопросы:
Расчёт методом непосредственного применения закона Кирхгофа.
Расчёт методом контурных токов.
Расчёт методом суперпозиции.
Расчёт методом узловых напряжений.
Расчёт методом эквивалентного генератора.
Ход лекции:
Расчёт методом применения закона Кирхгофа.
Определяем кол-во узлов и ветвей.
Произвольно зададим направление токов всех ветвей.
Составляем уравнение по первому закону Кирхгофа для каждого независимого узла: k-1=3.
Для точки А: I1-I3-I2=0
Для точки В: I3+I5-I4=0
Для точки D: I4-I1+I67=0
Недостающие уравнения: m-(k-1)=3 составляем по второму закону Кирхгофа для каждого независимого контура:
E1=I3R3+I4R4+I1R1
E2-E5= -I3R3+I2R2+I5*0
E5= I67(R6+R7)-I4R4
Решая систему уравнений находим неизвестные токи в ветвях.
По результатам полученных численно значений токов выполняем действия:
1). Уточняем направление тока в ветвях: если ток отрицательный, то пишем примечание – реальное направление тока противоположено показанному на схеме.
2). Определяем режим работы источника питания: если направление ЭДС и реального тока совпадают, то режим источника питания – режим генератора, если направление ЭДС и реального тока противоположно, то это режим потребителя.
7. Проверка решения – проверка уравнения баланса мощностей: алгебраическая сумма мощностей источников равна арифметической сумме мощностей нагрузок
Если направление ЭДС и реального тока совпадают, то Рист=EI (>0), если направление ЭДС и реального тока не совпадают, то Рист= -EI (<0).
Можность нагрузки Рпотр=In2Rn
Итак, уравнение баланса мощностей для нашей схемы:
E1I1+E2I2-E5I5=I12R1+I22R2+I32R3+I24R4+I267(R6+R7)
Итак, если поле подстановки численных значений величин уравнения баланса обращается в тождество, то задача решена верно.
Достоинство метода: Его простота.
Недостатки метода: Большое количество совместно решаемых уравнений для сильно разветвленных цепей.
Поэтому метод применяется для расчета сложных цепей на компьютерах, в ручную не рекомендуется.
