- •1. Вихідні дані до проекту
- •2. Склад і обсяг проекту
- •4) Розрахунок теплових потоків;
- •3. Розрахунок теплових потоків
- •Розрахункові теплові потoки
- •3.2. Теплові потоки за період опалювального сезону
- •3.3 Витрати теплоти за рік
- •4. Регулювання теплових потоків
- •4.1. Загальні положення
- •4.2 Регулювання теплових потоків за навантаженням на опалення
- •4.2.1. Графіки температур й витрати води в мережі на опалення
- •4.2.2. Графіки температур і витрат води в мережі на гаряче водопостачання
- •4.3 Регулювання теплових потоків за сумарним навантаженням на опалення і гаряче водопостачання
- •5. Проектування траси теплових мереж
- •6. Визначення розрахункових витрат теплоносія
- •7. Гідравлічний розрахунок
- •Послідовність виконання розрахунку
- •8. Графік тиску теплової мережі
- •Послідовність розробки графіку
- •9. Насосні підстанції
- •10. Підбір мережевих, підкачуючих і підживлюючих насосів
- •11. Вибір способу прокладки теплових мереж
- •12. Монтажна схема теплової мережі
- •13. Подовжній профіль теплових мереж
- •14. Розрахунок трубопроводів теплових мереж на стійкість і компенсацію температурних подовжень
- •14.1. Розрахунок трубопроводів на самокомпенсацію температурних подовжень
- •14.2 Розрахунок п-подібного компенсатора
- •14.3 Розрахунок осьового зусилля на нерухому опору
- •15. Опори трубопроводів
- •16. Теплофікаційна камера
- •17. Розрахунок теплової ізоляції
- •17.1. Загальні положення
- •17.2. Тепловий розрахунок при підземній прокладці теплових мереж в каналах
- •17.3. Тепловий розрахунок при безканальній підземній прокладці теплових мереж
- •17.4. Тепловий розрахунок при підземній прокладці теплових мереж
- •Початкові дані для проектування, група 1
- •Відносна трудомісткість при виконані курсового проекту
- •Графік виконання курсового проекту
- •Щільність житлового фонду, м2 , загальної площі на 1 га території мікрорайону при забудові жилими спорудами
- •Укрупнені показники максимаоьного теплового потоку на опалення житлових споруд на 1 м2 загальної площі qo , Вт
- •Укрупнені показники середнього потоку на гаряче водопостачання qh
- •Опалювальні і вентиляційні характеристики будівель, Вт/(м2·к)
- •Тривалість стояння температур зовнішнього повітря , діб.
- •Частка середньої витрати води на гаряче водопостачання
- •Частка середньої витрати води на гаряче водопостачання
- •Коефіцієнт втрат тиску в місцевих опорах
- •Номограми для гідравлічного розрахунку трубопроводів водяних теплових мереж.
- •Основні технічні характеристики насосів мережі
- •Основні технічні характеристики підживлюючих насосів
- •Рекомендовані відстані по разміщенню трубопроводів в непрохідних каналах
- •Габаритні розміри каналів
- •Відстань між нерухомими опорами трубопроводів
- •Дані компенсуючих здібностей , мм , п-подібних компенсаторів
- •Маса 1 м погонної довжини трубопроводів водяних теплових мереж
- •Характеристика нерухомих лобових опор для двосторонніх сальникових компенсаторів
- •Характеристика нерухомих лобових опор трубопроводів типів іі і ііі
- •Характеристика нерухомих лобових опор трубопроводів типів lV і V
- •Мінімальні відстані у світлі в вузлах трубопроводів в тонелях , камерах , теплових пунктах
- •Граничні товщини теплоізоляційних конструкцій, мм
- •Норми втрат теплоти ізольованими трубопроводами при підземній прокладці в непрохідних каналах, Вт/м
- •Норми втрат теплоти ізольованими трубопроводами при повітряній прокладці теплопроводів
- •Значення теплопровідності теплоізоляційних матеріалів в конструкції
- •Значення коефіцієнтів тепловіддачі,Вт/(м2к)
- •Значення коефіцієнтів змочення при безканальній прокладці
- •Література
Мінімальні відстані у світлі в вузлах трубопроводів в тонелях , камерах , теплових пунктах
Найменування |
Відстаньу світлі,мм не меньш |
Від пола чи від перекриття до поверхні теплоізоляцій- них констоукцій трубопроводів / для переходу / Бокові проходи для обслуговування арматури та са- льникових компенсаторів / від стінки до фланцю арма- тури чи до компенсатора / при діаметрах труб , мм: до 500 від 600 до 900 і більше те ж при діаметрах труб 1000 мм і більше Від стінки до фланцю корпуса сальникового компен- сатора / зі сторони патрубка / вздовж вісі труби при діаметрах , мм : до 500 800 і більше Від пола чи від перекриття до фланцю арматури чи до вісі сальникового Від пола чи від перекриття до поверхні теплоізоля- ційної конструкції труб відгалуджень Від висунутого шпинделя задвижки / чи від штурвалу / до стінки чи до перекриття Для труб діаметром 600 мм і більш між стінками су- міжних труб зі сторони сальникового компенсатору Від стінки чи від фланцю задвижки до штуцера для випуску води чи повітря Від фланцю задвижки на відгалудженні до поверхні теплоізоляційних конструкцій основних труб Між теплоізоляційними конструкціями суміжних силь- фоних компенсаторів при діаметрах компенсаторів до 500 мм Те ж при діаметрах компенсаторів 600 мм і більш |
700
600 700 1000
600 800
400
300
200
500
100
100
100 150 |
Теплофікаційна камера: 1 – сталева труба (футляр); 2 – дренаж; 3 – скоби; 4 – лобова опора; 5 – сальниковий компенсатор; 6 – люк; 7 – перехід діаметрів; 8 – повітряний клапан; 9 – теплова ізоляція; 10 – дренажний приямок; 11 – швелери
Додаток 33

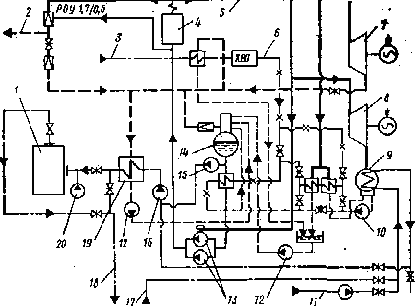

Принципова теплова схема ТЕЦ. 1 - піковий водогрійний котел; 2 - технологічний паропровід; 3 - сира вода; 4 - паровий котел; 5 - паропровід гострої пари; 6 - хімічно чиста вода; 7 - турбіна протитиску; 8 - турбіна погіршеного вакууму; 9 - конденсатор; 10,12 - конденсатні насоси; 11 - вода з насосної станції; 13,15 - живильні насоси; 14 - деаератор; 16 - мережевий насос; 17 - зворотній водяний трубопровід; 18 - подаючий трубопровід; 19 - водопідігрівач; 20 - циркуляційний насос
Додаток 34
