8.1.6 Тепловой баланс конвективных сушилок
При сушке тепло расходуется на нагревание материала до температуры сушки и на собственно сушку.
Обозначим (рисунок 8.7):
L – расход абсолютно сухого воздуха, кг/с;
I – теплосодержание (энтальпия) влажного воздуха, Дж/кг;
Gн, Gк – расходы влажного и высушенного материала, кг/с;
сн, ск – теплоемкость влажного и высушенного материала, Дж/(кг*К);
Өн, Өк (этта) – начальная и конечная температуры влажного и высушенного материала, 0С;
ст – теплоемкость транспортных устройств, Дж/(кг*К);
tт.н, tт.к – температуры транспортных устройств, 0С;
св – теплоемкость воды, Дж/(кг*К);
Qк – количество тепла в основном калорифере, Дж/с;
Qд – количество тепла в дополнительном калорифере, Дж/с;
Q

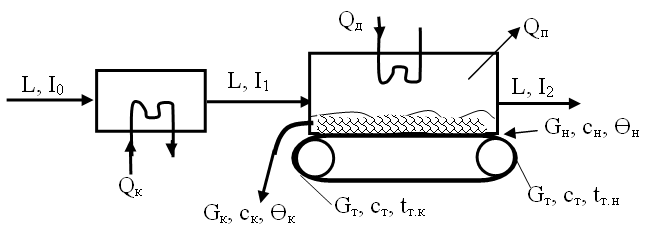

Рисунок
8.7 – К тепловому балансу сушки
В таблице 8.1 показаны приход и расход тепла.
Таблица 8.1 – К тепловому балансу сушки
Приход тепла |
Расход тепла |
1 Со свежим воздухом – L I0 |
1 С отработанным воздухом – L I2 |
2 С влажным материалом –
|
2 С высушенным материалом –
|
3 С транспортными устройствами – |
3 С транспортными устройствами – |
4 Подвод тепла в основном калорифере – Qк |
4 Потери тепла в окружающую среду – Qп |
5 Подвод тепла в дополнительном калорифере – Qд |
Тепловой баланс процесса сушки:
Из уравнения (8.11) можно определить количество теплоты, необходимое для высушивания материала:
(8.12)
Пояснения к формуле (8.12):
– тепло, вводимое в установку;
– тепло, идущее на нагрев воздуха в сушильной установке;
– тепло, затрачиваемое на нагрев материала;
– тепло, идущее на нагрев транспортных устройств;
– тепло, вносимое в сушилку с влагой, находящейся в высушиваемом материале;
Qп – потери в окружающую среду.
Каждый член уравнения (8.12) поделим на величину W и найдем удельное количество тепла, то есть количество тепла, отнесенное к 1 кг испаренной влаги:
. (8.13)
Отсюда найдем удельный расход тепла на нагрев в калорифере:
. (8.14)
Также можно записать тепловой баланс основного калорифера:
. (8.15)
Отсюда количество тепла в калорифере
, (8.16)
а, следовательно, удельный расход тепла в калорифере определится:
. (8.17)
Подставляя выражение (8.17) в уравнение (8.13), получим:
. (8.18)
Обозначив правую часть уравнения (8.18) через Δ, запишем:
, (8.19)
а если учесть уравнение (8.10), то
. (8.20)
Уравнение (8.20) представляет собой внутренний баланс сушилки. Величина Δ показывает разность между удельным подводом тепла в сушильную камеру (с дополнительным калорифером и с влагой) и удельным расходом тепла (с материалом, транспортными устройствами, потерями).
Очевидно, что уравнение (8.20) – линейное и величина Δ в нем представляет наклон линии сушки.
В зависимости от значения Δ линия реального сушильного процесса может занимать три возможных положения.
Р

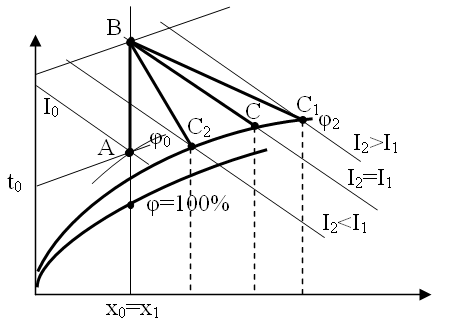

Рисунок
8.8 – Построение различных
вариантов
процесса сушки на
диаграмме «I–x»
Линия АВ на диаграмме показывает изменение параметров воздуха при его нагреве в калорифере, линии ВС, ВС1 и ВС2 – в сушильной камере при
Δ = 0, Δ > 0, Δ < 0 соответственно.
Сушка при Δ = 0 (т.е. при постоянном значении энтальпии воздуха на входе и выходе из сушилки) возможна в двух случаях:
1) при так называемой теоретической сушке, когда процесс является адиабатическим, т.е. ;
2
Рисунок
8.9 – Изображение
основного
процесса сушки
на
диаграмме «I–x»
