6.3.7 Выпарные аппараты с естественной циркуляцией
Данные аппараты просты по конструкции и применяются для выпаривания растворов с невысокой вязкостью, не склонных к кристаллизации.
Выпарной аппарат с центральной циркуляционной трубой представлен на рисунке 6.13.
Циркуляция в таких аппаратах вызывается различием плотностей парожидкостной смеси в циркуляционной трубе и кипятильных трубах. Скорость циркуляции невелика (скорость парожидкостной смеси составляет от 0,3 до 0,8 м/с).
Аппарат с вынесенной циркуляционной трубой представлен на рисунке 6.14. В этом аппарате циркуляционная труба не обогревается, следовательно, раствор в ней не кипит и парожидкостная смесь не образуется. Движение происходит за счет разности плотностей.
Повышение скорости движения парожидкостной смеси в кипятильных трубах уменьшает возможность отложения солей, которые могут выделяться при концентрировании растворов.
6.3.8 Выпарные аппараты с принудительной циркуляцией
Данные аппараты позволяют повысить интенсивность циркуляции раствора и коэффициент теплопередачи. Повышение кратности циркуляции обеспечивается установкой в циркуляционной трубе осевых насосов, обладающих высокой производительностью. В связи с более высокими скоростями движения жидкости в этих аппаратах достаточно высоки коэффициенты теплопередачи – более 2000 Вт/(м2·К), поэтому такие аппараты могут эффективно работать при меньших полезных разностях температур (равных 3…5 °С). В аппаратах с принудительной циркуляцией можно с успехом концентрировать высоковязкие или кристаллизующиеся растворы.
В ряде случаев выпарные аппараты с принудительной циркуляцией выполняют с вынесенной нагревательной камерой (рисунок 6.15а). В этом случае появляется возможность производить замену нагревательной камеры при ее загрязнении, а иногда к одному сепаратору подсоединять две или три нагревательные камеры. Роль зоны вскипания выполняет труба, соединяющая нагревательную камеру и сепаратор. Достоинством выпарного аппарата с соосной греющей камерой и сепаратором (рисунок 6.15б) является меньшая производительная площадь, необходимая для его размещения.
а б
1 – нагревательные камеры; 2 – сепараторы;
3 – брызгоуловитель; 4 – циркуляционные трубы; 5 – насосы
Рисунок 6.15 – Выпарной аппарат с принудительной циркуляцией
и вынесенными нагревательной камерой (а)
и циркуляционной трубой (б)
6.3.9 Расчет выпарного аппарата
Технологический (тепловой) расчет выпарного аппарата при его проектировании сводится к определению поверхности нагрева при заданных условиях работы выпарного аппарата (рисунок 6.16). Расчет заключается в решении систем уравнений материального, теплового балансов и теплопередачи с учетом дополнительных условий.
При расчете заданы обычно следующие параметры:
Sн – производительность аппарата, кг/с;
хн, хк – соответственно начальная и конечная массовые доли растворенного вещества.
Этапы расчета выпарного аппарата:
а) определить количество растворителя W, которое необходимо выпарить, чтобы повысить концентрацию от хн до хк ;
б) определить количество теплоты, которое необходимо для выпаривания этого количества растворителя;
в) определить расход теплоносителя (в большинстве случаев пара) Dг.п.;
г) определить поверхность нагрева F, м2;
д) выбрать стандартный выпарной аппарат по стандарту.
Из-за большого количества неизвестных величин расчет становится громоздким. Поэтому его выполняют методом последовательных приближений. Задаются значениями соответствующих величин, выполняют расчет и в случае существенного расхождения принятых и рассчитанных величин принимают новые значения тех же величин для последующего приближения. Предварительно выполняют приближенный расчет, который позволяет выяснить ориентировочные показатели работы аппарата.
Количество выпариваемого раствора W определяют исходя из общего балансового соотношения (Пр-Ух+Ис-Ст=Нак).
Поскольку рассматривается непрерывный процесс, количество субстанции, которая приходит в аппарат, равно количеству субстанции, которая уходит Пр=Ух. То есть материальный баланс выпарной установки будет выглядеть так:
(6.21)
или по растворенному веществу
. (6.22)
Сопоставив уравнения (6.21) и (6.22), получим
. (6.23)

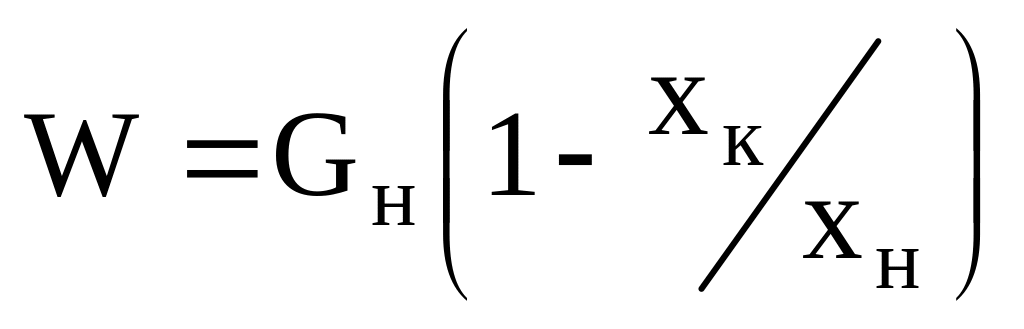

Таким образом, из уравнения (6.23) можно найти количество выпариваемой воды, если задана конечная концентрация раствора; или конечную концентрацию раствора при заданном количестве выпаренной воды.
с – удельная теплоемкость, Дж/кгК; t – температура, К; Н – энтальпия, Дж/кг; G – расход раствора, кг/с; D – расход пара, кг/с; Q – количество тепла, Вт; х – концентрация, %; φ – влажность пара, %

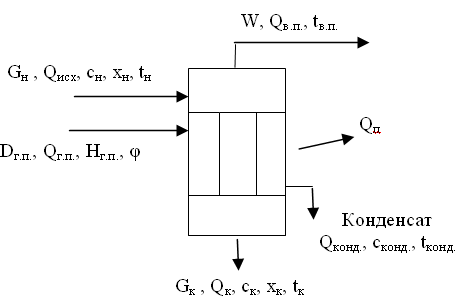

Рисунок 6.16 – К расчету поверхности нагрева
выпарного аппарата
Количество теплоты и расход греющего пара определяют из теплового баланса (Пр=Ух).
Приход теплоты: |
Уход теплоты: |
– с греющим паром ; |

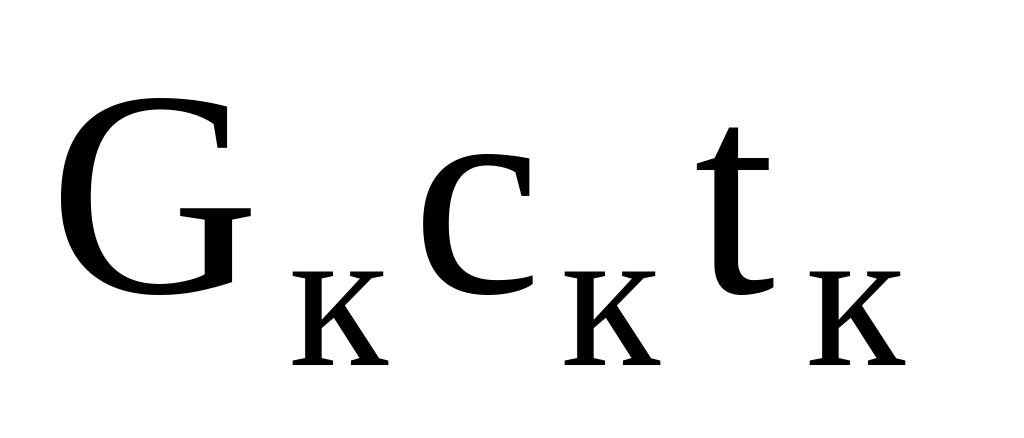

– с упаренным раствором ; |
– со вторичным паром ; |
|
– с исходным раствором ; |
– с паровым конденсатом ; |

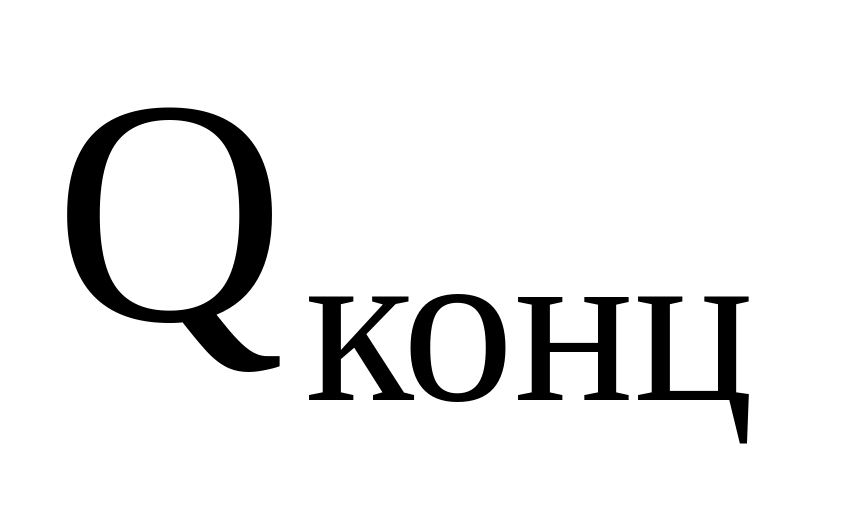

– теплота концентрирования ; |
|

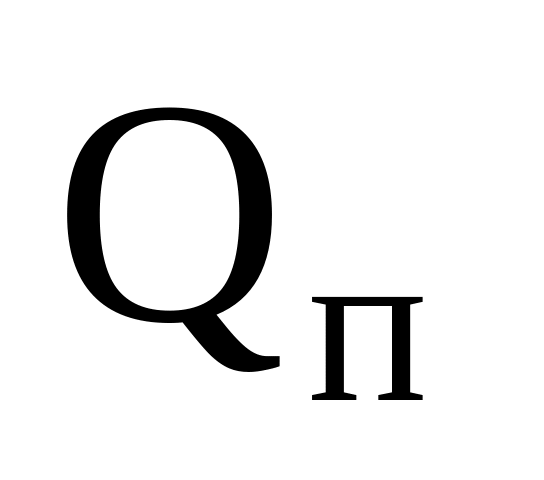

– потери в окружающую среду . |
Из уравнения теплового баланса находят расход греющего пара на выпаривание:
. (6.24)
Таким образом, греющий пар используется для нагревания исходного раствора до температуры кипения, испарения влаги из раствора с учетом теплового эффекта концентрирования раствора и тепловых потерь в окружающую среду.
В случае, если раствор поступает в аппарат при температуре кипения, отсутствуют тепловой эффект концентрирования раствора и тепловые потери в окружающую среду, удельный расход пара можно определить по упрощенной формуле:
. (6.25)
Движущую силу процесса выпаривания определяют по формуле

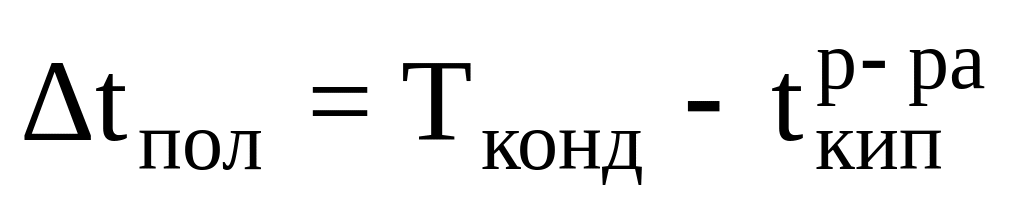

. (6.26)
Коэффициент теплопередачи

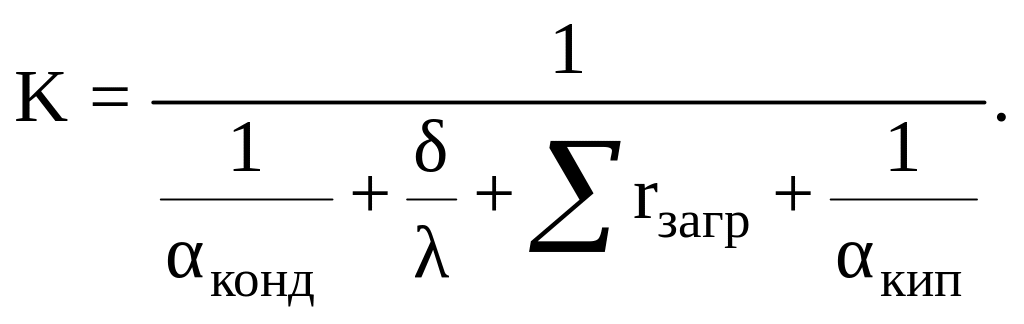

(6.27)
Поверхность греющей камеры

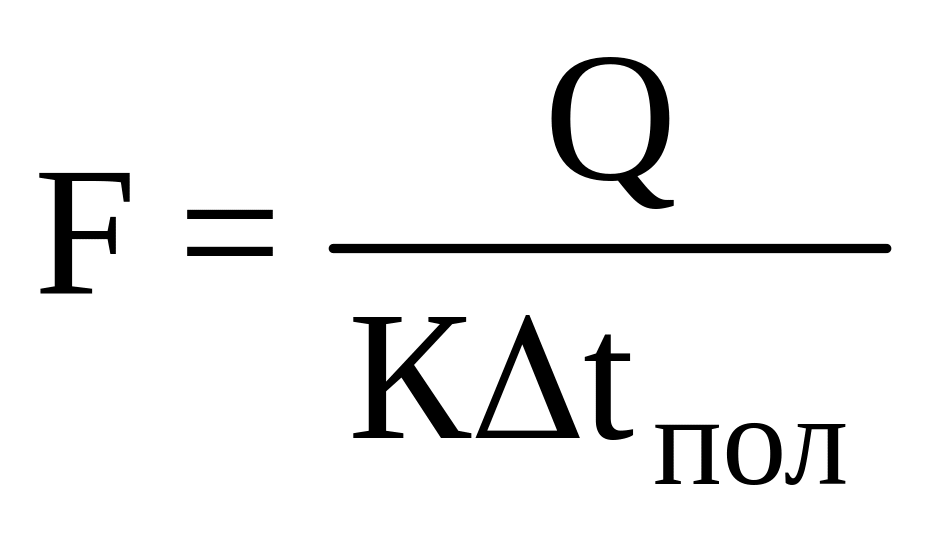

. (6.28)
