5.2.3 Разделение неоднородных систем
Разделение неоднородных систем проводится с целью очистки жидкости и газа от содержащихся в них вредных примесей, а также извлечения ценных компонентов из жидкости или газа.
К методам разделения неоднородных систем относятся: осаждение, фильтрование, мокрая очистка газов.
Выбор того или иного метода зависит от концентрации дисперсных частиц, их размера, требований к качеству разделения, а также от разницы плотностей дисперсной и сплошной фаз и вязкости последней.
Материальный баланс процесса разделения неоднородных систем по веществу:
, (5.1)
или по диспергированному веществу
, (5.2)
где Gcм, Gоч, Gос – массовый расход соответственно исходной смеси, очищенной сплошной и дисперсной фазы (кг/с);
хсм, хоч, хос – концентрация дисперсной фазы соответственно в исходной смеси, в очищенной сплошной фазе и в выделенной дисперсной фазе (масс. доли).
Эффективность разделения неоднородных систем характеризуется степенью очистки:
, (5.3)
где х1, х2 – содержание дисперсной фазы на входе и выходе из аппарата, масс. доли;
η – степень очистки, %.
Физический смысл величины η показывает, какая доля дисперсной фазы, выраженная в процентах, задерживается в аппарате.
5.3 Осаждение
Осаждение – это процесс разделения суспензии, эмульсии, аэрозолей в гравитационном, центробежном и электрических полях.
К основным видам осаждения относят осаждение под действием силы тяжести – отстаивание, осаждение под действием центробежных сил – циклонирование и осадительное центрифугирование, очистка газов в электрическом поле.
При движении материальной частицы в жидкой среде или при обтекании неподвижной частицы потоком жидкости возникают гидродинамические сопротивления, величины которых зависят в первую очередь от гидродинамических условий, природы сплошной среды и формы обтекаемых частиц. Закон сопротивления в этом случае определяется явлениями, происходящими в пограничном слое.
Независимо от режима движения и формы твердого тела, движущегося в жидкости, сила сопротивления R среды может быть выражена в общем виде законом Ньютона:
, (5.4)
где F – лобовое сечение частицы (рисунок 5.2), м2 (это площадь проекции частицы на площадь, нормальную направлению ее движения), для шарообразной частицы ;
ρср – плотность сплошной среды, кг/м3;
wос – скорость движения частицы или среды, м/с;
ξ – коэффициент сопротивления среды;
dч – диаметр частицы, м.
Рисунок 5.2 – Проекция лобового сечения частицы
, (5.5)
где ∆р – перепад давлений, преодолеваемый движущимися телами, Н/м2.
. (5.6)
Таким образом, коэффициент сопротивления пропорционален критерию Эйлера, который характеризует отношение перепада статического давления в потоке к его кинетической энергии и зависит от модифицированного критерия Рейнольдса и формы частицы. Модифицированный критерий Рейнольдса высчитывается по формуле
(5.7)
где ср – коэффициент вязкости сплошной среды, Па∙с.
Величина сопротивления преимущественно определяется явлениями, протекающими в пограничном слое, который окружает частицу и движется с такой же скоростью, что и сама жидкость (свойство жидкости – адгезия).
У равнения для расчета коэффициента сопротивления среды при различных режимах движения жидкости могут быть получены обработкой опытных данных в виде обобщенных зависимостей между критериями гидродинамического подобия. Существует три различных режима движения частиц в жидкости, каждому из которых соответствует определенный характер зависимости коэффициента сопротивления среды от критерия Рейнольдса Re.
1 ) Ламинарный режим движения наблюдается, когда значение Reм ≤ 2, частицы или сама жидкость движутся медленно (рисунок 5.3). Наблюдается при движении очень мелких частиц в вязкой среде; гидравлическое сопротивление определяется трением обтекающих слоев жидкости в среде с пограничным слоем вокруг частицы. При этом режиме коэффициент сопротивления определяется по уравнению
ξ. (5.8)
2) Переходный режим наблюдается при значениях 2 < Re ≤ 500, возникают силы инерции. Происходит отрыв потока, образуются вихри, возникает перепад давлений ΔР = Р1 – Р2 (Р1 – давление лобовой части частицы; Р2 – давление кормовой части). При этом режиме коэффициент сопротивления определяется по уравнению
. (5.9)
3) Турбулентный режим (рисунок 5.4) наблюдается при значениях
500 < Re ≤ 2·105, сопротивление определяется только силами инерции, трение отсутствует.
ξ = 0,44 = const. (5.10)

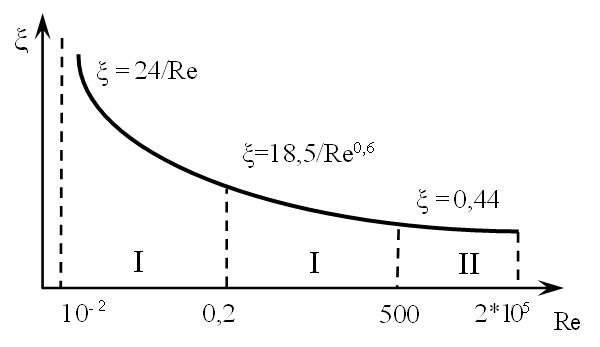

Из сказанного следует, что зависимость коэффициента сопротивления от критерия Рейнольдса будет иметь вид, представленный на рисунке 5.5.
Рисунок 5.5 – Зависимость коэффициента сопротивления
от критерия Рейнольдса (для шарообразной твердой частицы)
Для тел, форма которых отличается от шара, значения коэффициента сопротивления больше и зависят не только от модифицированного критерия Рейнольдса, но также и от коэффициента формы Ф, т.е.
, где
, (5.11)
где f – поверхность шара, м2;
fш – поверхность шара, имеющего тот же объем, что и данная частица с поверхностью f, м2.
