ФИЛЬТРАЦИЯ ЖИДКОСТЕЙ, ПРИМЕНЯЕМЫХ ПРИ ЗАКАНЧИВАНИИ СКВАЖИН
В процессе перфорации, вызова притока установки гравийного фильтра следует использовать только чистые жидкости без твердой фазы.
Общая концентрация твердой фазы в таких жидкостях не должна превышать 200 мг/л, что эквивалентно 50 единицам непрозрачности в чистых жидкостях. Жидкости для заканчивания не должны содержать частиц, которые будут образовывать своды на поверхности породы, если ожидается значительная потеря жидкости (более 16 л на перфорационный канал). Большинство взвешенных твердых частиц должны быть более мелкими, чтобы не происходило засорения пласта в непосредственной близости от скважины. Трубы должны не иметь ржавчины, а емкости должны быть чистыми. Это поможет сохранить чистоту жидкости в скважине.
Если диаметр твердых частиц больше, чем 10% от размера входных отверстий пор, то будет происходит засорение пласта около ствола скважины. В сочетании с теорией фильтрования эти соображения дают набор обычно применяемых практических правил для определения поведения взвешенных жидкости частиц.
Ссылка: «Оценка качества воды и возможного загрязнения пласта», Баркман Дж. X. , Д. Зидсон, JPT июль 1972 г.
Чтобы обеспечить чистоту жидкости, следует избегать контакта жидкости с породой. В тех случаях, когда не требуется доступа к перфорационным каналам (например, при замене LCM), в жидкость для заканчивания, предпочтительнее ввести водорастворимый наполнитель для ликвидации поглощения.
Размер частиц наполнителя должен быть таким, чтобы обеспечивалось сводообразование.
ВЫБОР МАТЕРИАЛА ДЛЯ ПРЕДОТВРАЩЕНИЯ УХОДА ЖИДКОСТИ В ПЛАСТ
Жидкость в стволе скважины должна быстро образовать тонкую непроницаемую растворимую фильтрационную корку на поверхности породы для того, чтобы предотвратить уход жидкости в процессе задавливания скважины и ремонтных работ. Чтобы выполнить эту задачу, жидкость должна содержать более 5% по объему твердых частиц с широким диапазоном размеров. Диаметр частиц должен находиться в пределах от среднего размера поровых каналов до размеров молекул полимеров, причем не менее 25^о частиц должны иметь размеры, превышающие 1/3 размера пор.
Кристаллы соли или частицы нефтерастворимого воска или смол являются лучшими коркообразователями, поскольку они легко растворяются пластовыми флюидами. Очень эффективны частицы карбоната кальция, но для их удаления требуется кислота. В малопроницаемых породах утечку жидкости в пласт можно предотвратить, применяя пены или вязкую жидкость.
ВЫБОР МИНИМАЛЬНОЙ РЕПРЕССИИ
Для предотвращения проявлений минимальная величина репрессии, допускающая некоторое свабирование, составляет 1,4 - 2,1 мПа.
vk.com/club152685050 | vk.com/id446425943
186 |
Глава 3 |
Направленное бурение и методы отклонения |
|
Раздел 1 |
Буровые растворы |
|
|
|
Репрессия необходима для предотвращения проявлений и неизбежна при осуществлении циркуляции при вскрытии истощенных пластов Q низким давлением.
Достаточно экономичными циркуляционными агентами малой плотности являются: эмульсии, нефть с гелеобразующими добавками, аэрированная вода, пены, СО2 или N2.
КАК ИЗБЕЖАТЬ СНИЖЕНИЯ ПРОНИЦАЕМОСТИ, ВЫЗВАННОГО ГЛИНОЙ В ПОРАХ ПЛАСТА И ОБРАЗОВАНИЕМ ОСАДКОВ
Водные жидкости, контактирующие с породой, должны иметь минерализацию, подобную минерализации пластовой воды для того, чтобы исключить загрязнение пласта глиной, присутствующей в порах. Часто рекомендуют для этой цели использовать КС1 (морская вода содержит 2% NaCi). Для водочувствительных пластов недорогим и очень эффективным выбором является пластовая вода, извлеченная из недр вместе с нефтью. В очень чувствительных породах возможно применение реагентов-стабилизаторов глин, если экономичность их использования подтверждается опытами на кернах.
Жидкости сложного состава и рассолы иных солей, чем NaCi, нужно оценить на способность образовывать твердые осадки в процессе приготовления и при контакте с пластовой водой.
ОЧИСТКА ТРУБ
Tpy6ы нужно очищать, особенно перед проведением таких операций, связанных с нагнетаниями жидкости, как вызов притока, установка гравийного фильтра или операции по повышению продуктивности скважины. В обсадную колонну нужно спускать долото и скребок в процессе заканчивания скважины, после ремонтного, цементирования. Но делать это нужно до перфорации колонны. При спуске эксплуатационной колонны нужно использовать минимум смазки для резьбовых соединений. Минимум смазки следует использовать и для НКТ и других труб. Для операций, связанных с нагнетанием жидкости, следует рассмотреть возможность применения специальных чистых труб или гибких НКТ.
ВЫБОР И КОНТРОЛЬ КАЧЕСТВА ПОЛИМЕРОВ
При бурении, гидроразрыве, установке гравийных фильтров используются различные полимеры. При выборе полимеров для этих операций нужно учитывать проблемы гидратации. При выборе полимера для гидроразрыва нужно учитывать величину остаточной вязкости и твердый остаток после того, как полимер подвергнут деструкции с целью понижения вязкости раствора.
КОНТРОЛЬ КАЧЕСТВА
Контроль качества начинается с проверки чистоты резервуаров, предназначенных для доставки и хранения жидкостей.
•Проверить на месте чистоту рассолов в соответствии с требованиям документа
API RP 13J
•Необходимо постоянно проверять содержание твердых частиц в воде

vk.com/club152685050 | vk.com/id446425943
Глава 3 |
Направленное бурение и методы отклонения |
187 |
Раздел 1 |
Буровые растворы |
|
|
|
|
•Проверьте соответствие действия полимера требованиям документа API RP 13В
•Проделать простой тест на вязкость, чтобы проверить гидратацию полимера. Этот тест рассмотрен Хаучином с сотрудниками
•Проверить действие при забойной температуре реагента для деструкции полимера и понижения вязкости
•Проверить вязкость раствора полимера после его деструкции и количество нерастворимого осадка
•Провести испытание жидкости по методике API RP 42
•Инженер должен проверить правильность расчетов количества вводимых материалов и наблюдать за приготовлением раствора
•Отобрать образцы воды затворения, готовых растворов, гравия или песка, используемых при гидроразрыве, а также жидкостей, выходящих из скважины
Контроль качества, включая контроль чистоты твердых и жидких добавок к буровым растворах, качества коркообразующих материалов очень важен,, хотя по этим вопросам нет письменных инструкций.
РАСПРЕДЕЛЕНИЕ ЗАГРЯЗНЕНИЯ ПРОДУКТИВНОГО ПЛАСТА
Зона загрязнения продуктивного пласта в горизонтальной скважине не имеет цилиндрической формы и неравномерна по длине горизонтального участка скважины. Вследствие анизотропии проницаемости она представляет собой эллипс (Рис. 1-9).

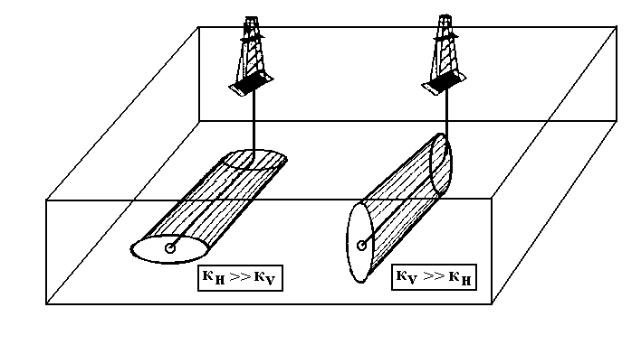

Рисунок 1-9. Схематическое изображение зоны загрязнения в горизонтальной скважине.
Вследствие разной продолжительности контакта породы с жидкостями, загрязняющими пласт, зона загрязнения приобретает форму усеченного конуса с широким основанием у места входа скважины в продуктивный пласт (Рис.1-10).

vk.com/club152685050 | vk.com/id446425943
188 |
Глава 3 |
Направленное бурение и методы отклонения |
|
Раздел 1 |
Буровые растворы |
|
|
|

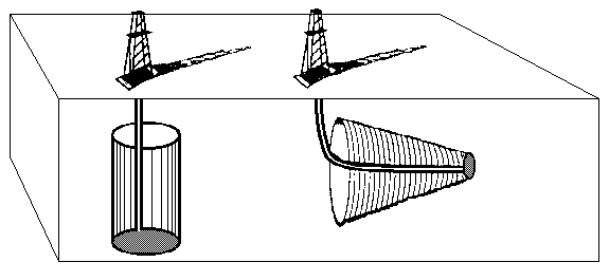

Рисунок 1-10. Форма загрязнения вокруг вертикальной и горизонтальной скважин.
РЕКОМЕНДАЦИИ ПО ПРЕДУПРЕЖДЕНИЮ ЗАГРЯЗНЕНИЯ ПРОДУКТИВНЫХ ПЛАСТОВ
Во избежание загрязнения продуктивного пласта нужно учитывать следующие рекомендации:
•Хорошо изучить продуктивный пласт: проницаемость, ее анизотропию, распределение пор по размерам, минералогический состав глинистой фракции, трещиноватость, давление, температуру и т.п.)
•Хорошо изучить свойства жидкостей: углеводородов, пластовой воды, воды нагнетания, жидкости для заканчивания, задавочных жидкостей, жидкостей для отработки пласта. Провести испытания на их совместимость. Проверьте растворимость твердых осадков, парафина и асфальтенов.
•Изучить предыдущий опыт бурения на данный пласт или аналогичные пласты.
•Обеспечить применение хорошей технологии буровых растворов при первичном вскрытии пласта. Нужно иметь достаточное противодавление на пласт, низкую фильтратоотдачу, надлежащий химический состав раствора; обеспечить удаление тонкодисперсной твердой фазы и использовать кислоторастворимые коркообразователи и наполнители.
•Свести к минимуму количество воды, попадающей в пласт при бурении, заканчивании скважины, ее задавливании и ремонтных работах. Выбрать методы, которые позволяют свести к минимуму продолжительность контакта пласта с жидкостью. Если контакта пласта с жидкостью избежать невозможно, ограничить 'проникновение жидкости в пласт закачкой порций высоковязкой жидкости, подвергаемый впоследствии деструкции, или вводом растворимого кернообразующего материала с гранулометрическим составом, подобранным для заданных конкретных условий. Если можно, возьмите жидкость с такой плотностью, при которой репрессия на пласт составит 1,4 -2,1.
•Отфильтровать основу для жидкостей, применяемых при заканчивании скважин. Убедиться в том, что резервуары, трубопроводы и трубы, спускаемые в скважину, надлежащим образом очищены.
