vk.com/club152685050 | vk.com/id446425943
18 |
Глава 1 |
Общие положения |
Раздел 1 |
Ориентированный отбор керна |
|
|
|
|
ГЛАВА 1 |
Ориентированный |
|
Раздел 1 |
отбор керна |
|
|
|
|
Ориентированный отбор керна
Введение
Система DBS CorientingTM разработана для ориентированного отбора керна, которая является более надежной, чем обычные системы. Получаемые данные позволяют судить об истинной ориентации керна в породе до его отбора. Это позволяет определять параметры, характеризующие породу в зависимости от направления, например, проницаемость, напряжения внутри породы, и.т.п. В результате достигается лучшее понимание структуры резервуара и его формы.
Эта система использует обычное оборудование для отбора керна в комбинации с специальными компонентами цилиндра для керна и электронным оборудованием ориентирования.
Отбор керна позволяет получить более надежные данные благодаря специально разработанной верхней секции керноотборника, которая предохраняет измерительное оборудование от вращения, потока раствора и вибрации.
Трёхмерное моделирование
Распределение напряжений
Выгоды
Ориентированные керны позволяют получать следующие данные и выгоды, не доступные при не ориентированном отборе керна
•Более точные данные по оценке резервуара.
•Можно определить глубину и простирание породы.
•Можно определить проницаемость и пористость по каждому направлению и разработать надежную трехразмерную модель.(рис.2-1)
•Благодаря лучшему пониманию особенности дренажа и объема резервуара улучшается возможность разработки первичной, вторичной и третичной добычи.
•Можно исследовать главные направления напряжений, что позволяет установить границы месторождения.

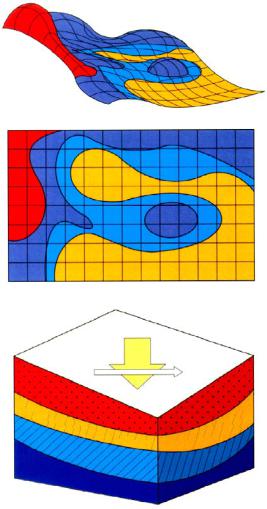

Рисунок 2-1. Трёхмерное моделирование и распределение напряжений.
vk.com/club152685050 | vk.com/id446425943
Глава 1 |
Общие положения |
19 |
Раздел 1 |
Ориентированный отбор керна |
|
|
|
|
Система DBS CorientingTM позволяет получать ориентированные керны и имеет существенные преимущества по сравнению с обычными методами ориентированного отбора керна. К ним относятся:
•Более точные и полные данные. Система DBS CorientingTM предотвращает вращение измерительного оборудования по отношению к фрезерным ножам. Она изолирует оборудование для измерения координат от потока буровой жидкости и вращения буровой колонны во время отбора керна. Она предохраняет измерительное обрудование от вьюкакивания из мулшу.
•Перед началом отбора керна внутренняя труба - промывается. Система DBS CorientingTM не блокирует прохождение бурового раствора через внутреннюю трубу. Это позволяет очистить внутреннюю трубу от наполнения ее осколками до начала отбора керна. При отборе керна, поток раствора отклоняется падением шара как и в обычных системах отбора керна.
Уникальность
В обычных системах ориентированного отбора керна оборудование измерения координат располагается в мулшу-соединении и удерживается на месте только гравитацией. В процессе отбора керна, это оборудование может выскочить из мулшу. Если это происходит, то ориентация - теряется. Измерительное оборудование располагается на верхней части цилиндра отбора керна и входит в немагнитную УБТ. Такое положение измерительного оборудования подвергает его прямому воздействию от потока бурового раствора. Крутящий момент от нематитного УБТ сразу передается на измерительное оборудование через центраторы.
Отсутствие предохранительной защелки и расположение оборудования на пути потока бурового раствора внутри вращающейся УБТ означает то, что измерительное оборудование подвергается механическим нагрузкам, вибрации и, как следствие, повреждению. Это приводит к неточности получаемых данных или полной потере этих координатных данных.
Рисунок 2-2
Система DBS CorientingTM устраняет вредное влияние гидравлических и механических нагрузок на измерительное оборудование посредством размещения его во внутреннем цилиндре (трубе) отбора керна. Немагнитная наружняя труба и внутренняя труба используются как верхняя часть корпуса цилиндра для отбора керна и защищают размещенное внутри оборудование. Расположение оборудования во внутренней трубе позволяет избежать рассогласования взаиморасположения измерительного оборудова-
vk.com/club152685050 | vk.com/id446425943
20 |
Глава 1 |
Общие положения |
Раздел 1 |
Ориентированный отбор керна |
|
|
|
|
ния и фрез отбора керна, Стопорный механизм, расположенный выше измерительного оборудования, не позволяет ему "выскочить" из соединения мулшу. Обычный падающий шар-отклонитель в верхней части внутренней трубы препятствует протеканию потока раствора через внутреннюю трубу и вокруг измерительного оборудования во время отбора керна. Шарнир изолирует внутреннюю трубу и, следовательно, оборудование от вращения буровой колонны.
Система DBS CorientingTM использует электронную систему измерения координат для измерения и регистрации опорного направления для керна. Любые измерения и регистранция координат производятся по отношению к магнитному и гравитационному полю Земли.
Выходной сигнал от измерительного оборудования дает азимут метки-выемки на керне. Это позволяет съориентировать керн в лабораторных условиях так, как он находился в породе.
Описние
Оборудование
Оборудование системы DBS CorientingTM (рис.2-3) представляет собой 30 футовую немагнитную секцию, расположенную выше стандартного цилиндра отбора керна DBS и ниже точки безопасного соединения. Система сосотоит из следующих компонент:
• Немагнитный наружный цилиндр
• Внутренние аллюминиевые трубы
• Верхний переводник
• Нижний переводник Для облегчения установки ножа для нанесения мет-
ки требуется дополнительное оборудование. К нему относится:
• Шарнирное соединение
• Транспортир внутренней трубы
• Прибор для идентификации опорного направления
Немагнитный наружный цилиндр
Он является немагнитным эквивалентом обычного наружного цилиндра, с теми же размерами и соединениями. Стальные переводники применяются для предохранения от повреждения соединений немагнитного наружного цилиндра.
Аллюминиевая внутренняя труба
Специально разработанный, аллюминиевый корпус измерительного оборудования. Аллюминий используется из-за его немагнитных свойств. Наружный диаметр трубы имеет тот же самый наружный диаметр, что и стандартная труба, но стенки - толще. Верхняя часть аллюминиевой внутренней трубы соединяется с верхним переводником. Нижняя часть - с нижним переводником.
Рисунок 2-3
vk.com/club152685050 | vk.com/id446425943
Глава 1 |
Общие положения |
21 |
Раздел 1 |
Ориентированный отбор керна |
|
|
|
|
Рисунок 2-4 Половины верхнего и нижнего башмаков нанесения меток.
Рисунок 2-6 Зажим шарнирного узла и протектор внутренней трубы.
|
Верхний переводник |
|
Этот переводник сделан из стали и со- |
|
единяет аллюминиевую внутреннюю трубу с |
|
шарнирным узлом. Он так же является кор- |
Рисунок 2-5 Прибор идентификации |
пусом механизма защелки, которая обеспечи- |
вает надежность соединения мулшу измери- |
|
“высокой точки” |
тельного оборудования. |
Нижний переводник
Он соединяет нижнюю часть аллюминиевой внутренней трубы с нижней частью колонны. В нем расположено соединение мулшу и порты, которые позволяют протекать раствору через внутреннюю трубу до начала отбора керна.
Зажим шарнирного узла
Он используется во время ориентации главных ножей по отношению к измерительному оборудованию и препятствует вращению внутренней трубы на подпятнике.
Устройство нанесения метки во внутренней трубе
Оно используется во время ориентации главных ножей по отношению к измерительному оборудованию и позволят установить угол между основным ножом и опорным направлением измерительного оборудования. Это устройство делается из стали и имеет зажим для фиксации его на наружней трубе во время ориентации.
Устройство идентификации направления
Это устройство служит для переноса опорного направления с измерительного оборудования внутри внутренней трубы наружу внутренних труб. Центральный пробойник служит для нанесения опорной метки на наружный диаметр.
Башмаки нанесения меток
В системе имеется два типа башмаков для нанесения меток. Верхняя половина башмака и нижняя половина. На башмаке находятся ножи для нанесения меток. Эти ножи крепятся внутри башмака и располагаются под не равными углами по отношению
