162 |
Глава 2 |
Проектирование скважин |
|
Раздел 5 |
Бурение боковых стволов |
|
|
|
Рисунок 5-18 Бурение с использованием колонны гибких трус. Система VIPER - это КНБК с кабельным каналом связи, включающая в себя аппаратуру для замера инклинометрических данных, естественного гамма-излучения, температуры и давления, а также забойный двигатель-отклонитель с циркуляционным переводником и устройство для ориентации и постоянного вращения КНБК. Информация с забоя и команды на забой передаются по кабелю, который прокачивают внутрь колонны гибких труб.
Системы для забуривания нескольких боковых стволов
При многоствольном бурении несколько горизонтальных стволов размещаются в одном или нескольких продуктивных пластах (Рисунок 5- 19). Улучшение условий вскрытия пласта и снижение стоимости строительства за счет использования наземного оборудования и ствола уже существующей скважины делают многоствольное бурение боковых стволов привлекательной технологией. Независимо от числа боковых стволов стоимость подготовительных работ и существующей скважины остаются неизмен-
vk.com/club152685050 | vk.com/id446425943
Глава 2 |
Проектирование скважин |
163 |
Раздел 5 |
Бурение боковых стволов |
|
|
|
|
ными. Таким образом затраты на строительство одного ответвления в многоствольной скважине меньше, чем в скважине с одним боковым стволом. Повышается эффективность использования устьевых ячеек морской донной плиты и экономится стоимость бурения интервала. который уже вскрыт существующей скважиной. Боковыми стволами можно вскрыть новые ранее не вскрытые залежи, и дебит, приходящийся на одну ячейку, возрастет.
В большинстве случаев многоствольные отклонения бурят в устойчивых карбонатах типа мелоподобных известняков Остин в южном Техасе, где можно оставить продуктивную зону необсаженной (Рисунок 5- 20). Компания Анадрил уже пробурила более 50 таких скважин. Горизонтальные боковые стволы пересекают естественные трещины в пласте, увеличивая дебит скважины. В основном это скважины, где совместно эксплуатируются все боковые стволы и невозможно изолировать появившийся приток воды.
Рисунок 5-19 Многоствольное бурение для повышения добычи. В истощенных зонах (верхнее ответвление) многоствольные сети увеличивают протяженность контакта скважины с продуктивной зоной и снижают необходимый уровень депрессии на пласты. Из основной скважины можно также пробурить несколько боковых стволов для вскрытия изолированных пластов (средние ответвления). В трещиноватом пласте два боковых ствола, направленные в противоположные стороны, пересекают наибольшее число трещин (нижние ответвления).
vk.com/club152685050 | vk.com/id446425943
164 |
Глава 2 |
Проектирование скважин |
|
Раздел 5 |
Бурение боковых стволов |
|
|
|
Рисунок 5-20 Типичная для отложений известняков Остин четырехствольная скважина (без крепления ответвлении обсадными трубами), пробуренная по заказу компании Юнион Иасифик Рееорсез.
Существует три основных способа заканчивания многоствольных скважин (Рисунок 5-21). Ответвления можно оставить необсаженными, как в известняках Остин, их можно обсадить колоннами труб и проперфорировать, или можно закончить скважину
сиспользованием забойных фильтров различных типов.
Вколлекторах, сложенных мягкими породами с первичной проницаемостью, необходимо применение щелевых фильтров, гравийных набивок и надежного соединения каждого ответвления с основным стволом. Соединения должны быть герметичными, обеспечивающими изоляцию боковых стволов. Кроме того, в течение продолжительного периода эксплуатации скважины может возникнуть необходимость селективного доступа в каждый боковой ствол. Необходимо обеспечить надежный контроль за состоянием каждого бокового ствола, чтобы избежать ухудшения всей разветвленной системы в случае истощения одного из боковых стволов или прорыва в него воды или газа.
Внастоящее время большинство соединений с боковыми стволами располагаются в призабойной зоне, и надежное цементирование является основным способом изоляции боковых стволов. В корпорации Шлюмберже ведутся разработки системы, которая позволяет осуществлять селективное заканчивание каждого бокового ствола. Эта система оборудована шарнирными направляющими патрубками, которые могут быть установлены и выдвинуты в вертикальном или горизонтальном участках скважины, что обеспечит простой селективный доступ к любому боковому стволу. При этом внутренний диаметр основного ствола не уменьшается, боковые стволы можно забуривать в любой очередности и спускать в скважину стандартные колонны НКТ со стандартными наборами пакеров для заканчивания. В выступающем патрубке размещается подвеска хвостовика с пакером, что позволяет применять в ответвлениях стандартное оборудование для заканчивания и создает условия для применения средств борьбы с выносом песка, изоляционных работ и контроля за притоком.
vk.com/club152685050 | vk.com/id446425943
Глава 2 |
Проектирование скважин |
165 |
Раздел 5 |
Бурение боковых стволов |
|
|
|
|

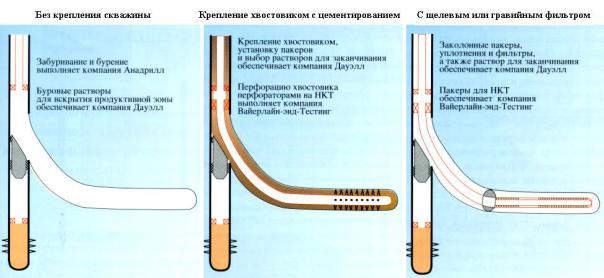

Рисунок 5-21 Варианты заканчивания скважин с ответвлениями. Ответвления можно оставить с открытыми стволами в устойчивых породах типа известняков Остнн на юге Техаса (верхний рисунок). Ответвления могут быть обсажены колонной с цементированием и последующей перфорацией (средний рисунок). Возможна также более сложная схема заканчивания. например, с гравийной набивкой (нижний рисунок).
Перспективы
«Взрыв» новых технологий вместе с разрушением традиционных границ специализации в нефтепромысловом сервисе предоставили добывающим компаниям широкие возможности выбора решений по повышению отдачи старых месторождений. Группы могут предложить усовершенствованный «набор инструментов» для оптимизации добычи с помощью бурения и заканчивания боковых стволов. Потенциальные возможности таких услуг очень большие. Тысячи скважин пробурены и закончены по обычным технологиям. Применение технологии проводки боковых стволов только через зоны трещиноватости равноценно открытию нескольких новых гигантских месторождений.
