41.Підлогове водяне опалення. Переваги, недоліки.

Із сучасних конструкцій систем опалення житлових будинків слід виділити системи підлогового опалення (Західна Європа,США,Канада).Їх відрізняє висока степінь теплової комфортності,теплостійкості,скрита прокладка трубопроводів.

Конструктивно система підлоговог опалення являє спіраль,виконану із пластикових труб,під’єднану до подаючого і зворотному колекторам паралельно звичайним нагрівальним приладам і замолочену в обігрівальну бетонну плиту (рис 49)

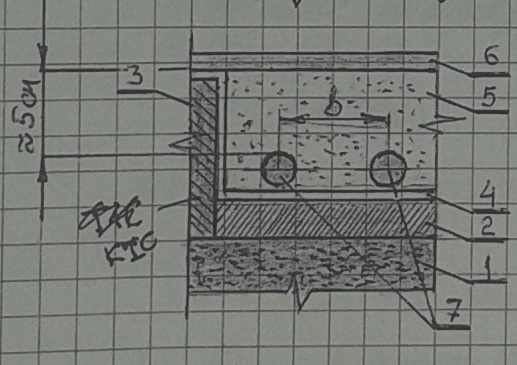

Рис49. Конструкція підлогового нагрівача : 1-перекриття,2-пінопластова теплоізоляція,3-краєва теплоізоляційна стрічка,яка відділяє плиту,яка обігрівається від зовнішніх стін.4-вологостійка ізоляція (фольга або плівка),5-бетонна обігріваюча плита,6-покриття підлоги,7-гріюча спіраль із пластикових труб.

Гранична поверхні підлоги в приміщеннях з постійним перебуванням людей обмежена нормами на рівні 27-28 ,в ванних кімнатах і басейнах –

30-31 .В зв’язку з цим теплозйом з 1 підлоги для приміщення з повітря 18-20 обмежується величиною 40-50 Вт/ .

Товщина бетону над пластиковою трубою =5 см.товщина теплової ізоляції залежить від призначення перекриття :

• Для перекрить над приміщенням яке обігрівається товщина пінопласта 3см.

Для перекрить над приміщенням яке не обігрівається або на грунті товщина пінопласта = 5 см.

42.Повітряне опалення. Переваги, недоліки.

До переваг повітряного опалення відносять:

• малий час запуску системи і відносно швидкий час нагрівання приміщення (20 -30 хв);-можливість більш гнучкого регулювання подачі тепла шляхом включення і відключення окремих каналів для нагрітого повітря,;- незначні затрати на обслуговування системи і відсутність небезпеки замерзання повітряної системи на відмінну від систем водяного опалення.

Недоліком систем повітряного опалення є:

• мала акумулюючи властивість;- можливість проникнення звуку із суміжних приміщень через повітряні канали і шахти;- підвищене пилоосадження , обумовлене посиленою циркуляцією повітря

Основою для розрахунку параметрів повітряного опалення в зимню пору є сумарний розхід теплової енергії :

де - витрати енергії на опалення приміщення;

- втрати теплоти повітря при його транспорт. по повітропроводам сист. опалення;

- витрати енергії на нагрівання зовнішнього повітря;

Для зменшення втрат теплоти при транспортуванні нагрітого повітря в розводящих повітропроводах останні ізолюються вогнетривкими матеріалами товщиною не менше < 30 мм, щоб втрати не перевищували 3% сумарної теплопродуктивності системи опалення. Така теплоізоляція одночасно служить і звукоізоляцією. Питомий розхід теплоти на нагрівання рециркуляційного повітря визначається за формулою (див.табл.3):

, де - об’ємна теплоємність повітря, при t = 20 , ;

нагрітого повітря; ; повітря в приміщенні, ; . Так, для установки потужністю 7 кВт питомий розхід тепла на нагрів складає:

Номінальна потужність установки, кВт	Підвищення to повітря, яке нагрівається	Питомий розхід ql на нагрівання повітря
До 7 7-14 >14	30 40 50	36,5 48,6 60,8

Розхід теплого повітря L, необхідно для підтримання температури , в приміщенні, ,визначається за формулою

де - коефіцієнт об’ємного розширення повітря; при множник . Кратність повітряобміну в приміщеннях визначається х формули: де - розхід повітря ; - об’єм приміщення .

Рекомендовані значення кратності повітрообміну для житлових приміщень складають: - ванні кімнати і туалети – 4….8; - туалети – 5..8; - кухні – 15…25.

Очищення припливного, рециркуляційного і змішаного повітря в системах повітряного опалення здійснюється фільтрами із синтетичних волокон, які забезпечують високу степінь очищення.
