Глава 10.
АНАЛИЗ СТЕРЕОФОНИЧЕСКИХ СИСТЕМ И УСЛОВИЙ ИХ ПРИМЕНЕНИЯ
10.1. Принципиальные основы стереофонии
Даже лучшие монофонические системы не могут передать про- странственную звуковую картину, характерную, для естественного приема. звучаний. Для передачи пространственного положения и перемещения источников звука должна быть использована стереофо- ническая система. Она позволяет не только приблизить звукопере- дачу к натуральной, взаимно увязать зрительную и звуковую инфор- мацию, но и, управляя пространственными параметрами сигнала, создавать новые звуковые эффекты.
Стереофоническими системами звукопередачи называют системы, способные воссоздавать пространственно-временные признаки, ха- рактерные для восприятия естественных источников звука. Такими признаками являются направление прихода сигнала (прямого или отраженного) и различия в уровнях громкости, в частотном составе и во времени, эквивалентной реверберации для звучаний, идущих от источников, по разному удаленных от каждого микрофона. Эти при- знаки привносят в передачи ряд важных особенностей. Они: а) пе- редают пространственное положение одиночных источников звука и их относительное перемещение- по фронту и по глубине; б) позволя- ют судить о размерах источников (оркестра, хора); в) повышают прозрачность звучания, выделяя в ансамбле отдельные музыкальные группы или инструменты; г) придают объемность* и большую есте- ственность реверберационяому_ процессу, передаваемому из первич- ного помещения; д) связывают исходные звучания с размерами пер- вичного помещения, обогащая их тембр, приближая условия приема стереофонической передачи к условиям "непосредственного восприя- тия звучаний. V
Главный пространственно-слуховой признак, определяющий осо- бенности стереофонических передач, — это направление прихода сиг- нала к слушателю. Зная его, можно найти пространственное поло- жение каждого из разрозненных источников звука, а по его измене- нию— обнаружить их взаимное перемещение. По направлению на крайние точки группового источника или на его внутренние элемен- ты легко определить размеры источника и выделить в нем звучания отдельных инструментальных групп. Разнообразие в направлениях прихода первых отражений реверберационного процесса придает зву- чанию естественную объемность, характерную дл:я непосредственного слушания в помещении..
Таким образом, для создания пространственной картины при пе- редаче Звучаний из первичного помещения во вторичное необходимо,
181
Как показали опыты К. де Боера, автора и; других исследователей, факторами, позволяющими локализовать кажущийся источник звука

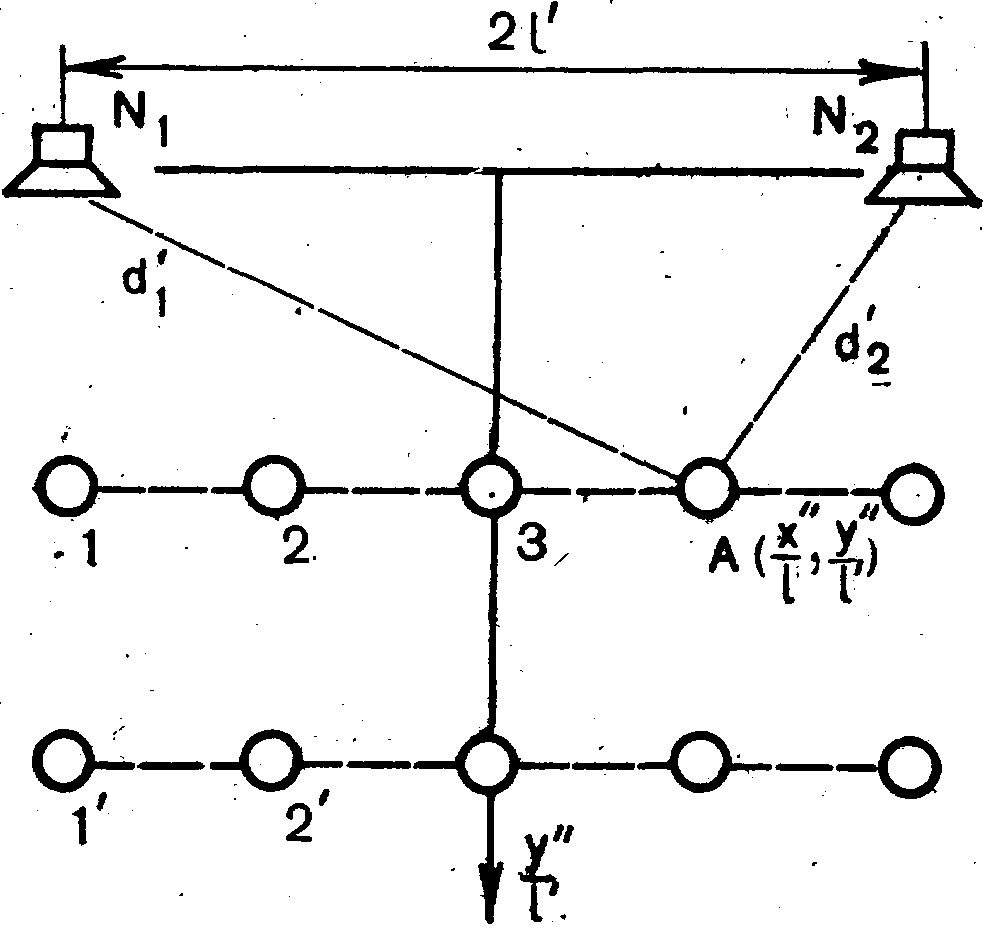

Рис. 10.1. Схема размещения слу- шателей (1, Г, 2, У) перед гром- коговорителями двухканальной стереофонической системы
Рис. 10.2. Кривые зависимости переме- щения КИЗ XеI'у* от разности уровней сигналов (Wp), создаваемых стереофони- ческой системой при различном смеще- нии слушателей по оси X и У
в пределах между крайними громкоговорителями системы (рис. 10.1), являются разность уровней N$ интенсивностей сигналов, передавае- мых по каждому каналу, и разность во времени Дт прихода их к каждому слушателю (1, 2, 3 и т. д.). Положение кажущегося источ- ника (КИЗ) зависит также от числа каналов системы, направлен-
отно-
ности громкоговорителей и положения слушателей
сительно звуковоспроизводящей .системы (рис. 10.1).
Как можно убедиться [16], при рассмотрении семейств экспери- ментальных кривых (рис. 10.2, а и б), построенных соответственно
для случаев размещения слушателей на расстояниях ~- — 2 и
У" / V
rr~" ~ от линий громкоговорителей, равномерному изменению
разности уровней Np отвечает сначала медленное, а дотом все уско- ряющееся перемещение КИЗ к точкам •~"=?= ±1, в которых, раз- мещаются громкоговорители системы. Для того чтобы КИЗ прошел весь путь между громкоговорителями, равный 2Г, необходимо, чтобы разность уровней ^изменялась в пределах от 0 до ±20-^24 дБ.
дви-
жение КИЗ (кривые 1 и 1'} происходит 182 ,
Для слушателей, расположенных на оси системы
равномернее, чем для слу-
шателей, смещенных в сторону от оси на расстояние "тт"» равное
±0,5 или ±1,0 (кривые 2 и £', 3 и 3'). При смещении вправо от оси (нижние кривые) движение КИЗ слева направо происходит сна- чала медленно, а потом,, за осевой линией, — очень быстро. Для слу- шателей, сидящих слева .от оси (верхние кривые), такое же измене- ние скорости КИЗ будет при его движении в обратном направлении. Относительное смещение, различная крутизна участков одной и,той же кривой или разных кривых* (см. рис. 10.2) указывают на то, что при равномерном изменении Np нельзя обеспечить одинаковую ло- кализацию и скорость движения КИЗ ни в восприятии одного, ни одновременно в восприятии нескольких слушателей, сидящих в од- ном или <в разных рядах. Вместе с этим, когда звуковая информация, передаваемая стереофонической системой, связывается со зритель- ной, например в условиях кинопоказа, то последняя в состоянии осуществить значительную «коррекцию». Как показывают опыты [21, 22], звуковой образ может сливаться со зрительным при различии
X* ~~~~
в положении их на линии громкоговорителей до —р- = 0,5.
Нужно иметь в виду, что различие в положении КИЗ при его приеме слушателями в точках, лежащих -в стороне от оси системы, обусловлено разностью Ат во времени прихода сигналов от громкого- ворителей в точку приема. Как видно цз рис. 10.1, эта разность
где di7 и d% —расстояния от слушателя до каждого из громкогово- рителей системы. Изменение только Ат в небольших пределах от О до нескольких миллисекунд приводит к перемещению КИЗ в преде- лах полубазы между громкоговорителями. Отсюда следует, что кри- вые на рис. 10.2. выражают собой субъективно найденную зависи- мость положения КИЗ от двух физических параметров системы — Np и Ат. Каждая из этих зависимостей далека от линейной, что замет- ным образом усложняет построение стереофонических систем.
В связи с этим, очевидно, наиважнейшим для стереофонических систем является требование о таком изменении одного или одновре- менно двух ее физических параметров — #р и Ат, при котором со* блюдалось бы возможно большее подобие в положении и перемеще- нии КИЗ и действительного источника звука соответственно во вто- ричном и первичном помещениях. Это требование относится к каж- дому из источников, если их* несколько.
