Мультилінія
Мультилінією називають сукупність паралельних ліній, які накреслюються одночасно. Кожна з цих ліній може мати свій власний тип, колір і розміщується з заданим зміщенням відносно вихідної точки. Кількість, тип і відстань ліній одна від одної характеризують стиль мультилінії. AutoCAD пропонує за умовчанням найпростіший стиль, який має ім'я Standart і складається з двох суцільних ліній, відстань між якими дорівнює 1. Якщо ж необхідний інший тип або інша кількість ліній, то стиль мультилінії необхідно створити перед її побудовою.
Для створення нового стилю мультилінії необхідно задати Розміщення, Масштаб і Стиль мультилінії

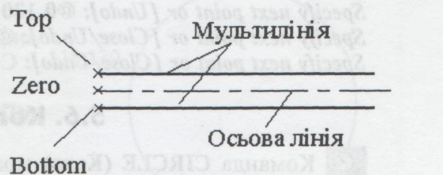

Перша опція (Расположение) визначає місце прив'язки мультилінії до визначальної точки
Друга опція (Масштаб) визначає відстань мультилінії від осьової лінії. Слід вказати цю відстань.
Третя опція (Стиль) визначає стиль мультилінії. По замовчуванню він стандартний.
Запитання для контролю
Які способи побудови геометричних примітивів ви можете назвати?
Опишіть послідовність побудови відрізка. Які параметри при цьому можна задавати?
Які команди вводяться при побудові прямокутника та багатокутника?
Опишіть послідовність побудови прямокутника та багатокутника.
Чим відрізняється пряма від променя?
Які команди вводяться при побудові прямої і променя?
Які способи побудови кола ви знаєте? Яка послідовність побудови кола?
Чим відрізняється побудова кола від побудови дуги?
Які параметри задаються при побудові еліпса?
Чим відрізняється побудова еліпса від еліптичної дуги?
Як побудувати точку. Як налаштувати відображення точки?
Що таке полілінія і як її можна побудувати?
Опишіть послідовність побудови сплайна.
Опишіть послідовність побудови мультилінії.
Лекція №4
Тема «Редагування рисунка»
План
Видалення та переміщення об’єктів
Копіювання та створення дзеркальної копії об’єктів
Створення массиву копій
Обертання об’єктів
Відтинання продовження та розривання графічних елементів
Масштабування об’єктів
Побудова подібних об’єктів
Ділення та вимірювання об’єктів
Редагування мультиліній
Розбиття складених об’єктів та внесення змін в рисунки.
Під час створення рисунка виникає потреба вносити до нього деякі редакційні зміни — стирати окремі зайві об'єкти, переносити їх на інше місце, створювати їхні копії або навіть масиви копій, виконувати повороти об'єктів тощо. Ці дії можуть бути виконані за допомогою команд редагування рисунка. Команди редагування можуть бути віддані безпосередньо з клавіатури дисплея, з контекстного меню, або з піктографічного меню модифікації об'єктів (Изменить).
Видалення об'єктів (Erase)
Видалення об'єктів може бути виконане за допомогою команди ERASE (Стереть).
Ця команда виводить до командного вікна запит:
Select objects:
Виберіть об'єкти:
Опції, що можуть бути вибрані на цей запит, докладно розглянуті в попередньому розділі. Запити щодо вибору об'єктів повторюються доти, доки замість вибору наступного об'єкта не буде натиснуто клавішу Enter або праву кнопку миші. Кожного разу після вибору чергової "порції" об'єктів, що підлягають видаленню, редактор сповіщає про їх кількість і позначає вибрані об'єкти зміною типу ліній, якими вони окреслені. Після того, як були вибрані об’єкти для видалення слід натиснути клавішу Delete або вибрати команду Erase з меню Modify (Редактирование).
