Утворення розмірного стилю (ddim)

Перед початком нанесення розмірних ліній необхідно створити єдиний для всього креслення стиль, тобто встановити певний характер та розміри засічок чи стрілок, величину символів, які виносяться на розмірні лінії, характер їх розташування тощо. AutoCAD пропонує за умовчанням певний стиль, що має ім'я ІSО-25 і визначає певні установки відносно згаданих характеристик.

Команда утворення розмірного стилю віддається зі спадаючого меню «Фор­мат – Стиль измерения....». З'являється діалогове вікно «Диспетчер размерных стилей».

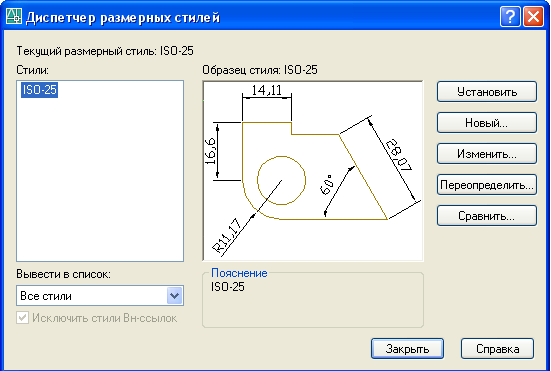

У полі "Стили" відображаються назви встановлених стилів. Поточний стиль відображається інверсним виділенням. Для створення нового стилю необхідно клацнути мишею на кнопці Новый, що призведе до появи діало­гового вікна.

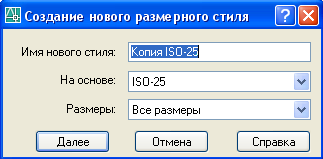

У верхньому полі необхідно ввести ім'я нового розмірного стилю і клацнути кнопку Далее.

Наступні установки здійснюються зміною установок попереднього стилю ІSО-25 і виконуються у наступному вікні, яке з'являється на екрані.

Вікно складається з 7 закладок, кожна з яких призначена для встановлен­ня певних категорій, які визначають ті чи інші параметри розмірних блоків. Для завантаження будь-якої закладки достатньо клацнути мишею на її назві.

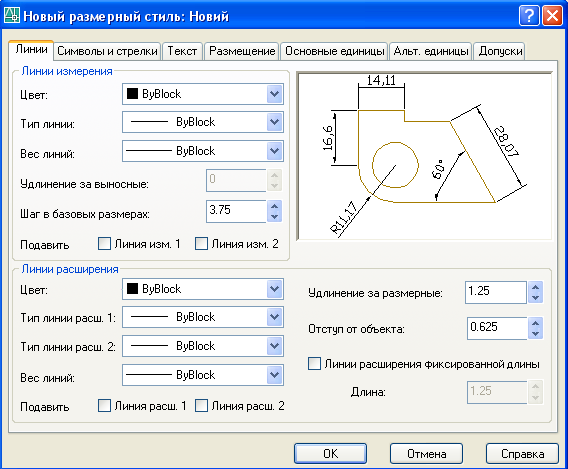

На даному рисунку наведена закладка Линии , яка дає змогу встановити основні характеристики виносних і розмірних ліній, а на вкладці Символы и стрелки вид стрілок або засічок, якими розмірні лінії закінчуються. Значення більшості параметрів легко встановлюється з пояснювальних написів біля відповідних списків.

Натискання мишею вкладки Текст зумовлює відкриття наступного виду вікна:

Зміст полів та списків закладок не потребує коментарів.

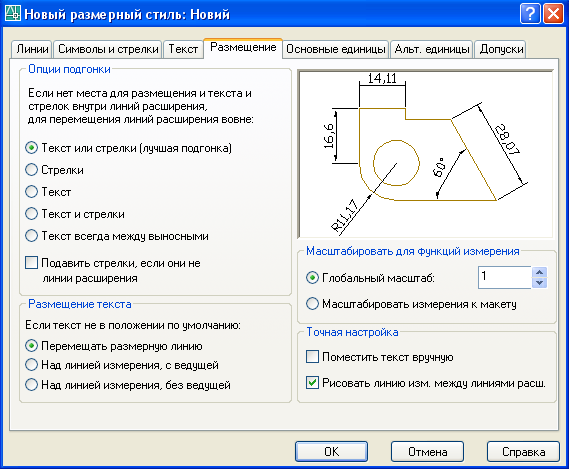

За допомогою параметрів вкладки Размещение можна керувати поведінкою і масштабом розмірів. Тут можна вказати, що відбуватиметься з розмірами, якщо AutoCAD не може одночасно розмістити лінії і текстове значення між виносними лініями. Перемикач «Масштабировать для функций измерения» керує загальним масштабом анотацій об’єктів розміру. Важливо відмітити, що цей параметр впливає лише на розмір самих розмірних об’єктів (ліній, текста) але не на значення розмірів.

Глобальний масштаб найчастіше використовується коли розміри розміщені в області моделі і ви виводите в цьому просторі вид креслення. Якщо ж ви виводите креслення з простору листа (макета), то можете встановити перемикач в положення Масштабировать измерения к макету.

Вкладка Основные единицы призначена для форматування текстового значення розміру. Налаштування відображення одиниць вимірювання лінійних та кутових розмірів.

Вкладка Альтернативные единицы дозволяє показувати розміри в двух різних форматах, наприклад, в міліметрах і дюймах.

Вкладка Допуски призначена для управління відображенням і значеннями допусків як для основних так і для альтернативних одиниць.

Нанесення розмірів

Лінійні розміри (DIMLINEAR)

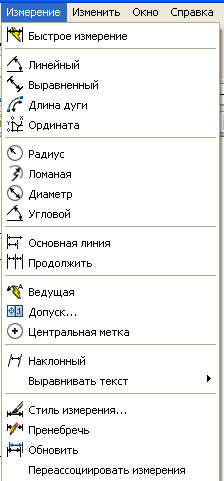

К оманди нанесення розмірі згруповані в спадаючому меню Измерение, або на панелі інструментів Измерение.

Лінійний розмір – це об’єкт, який складається з першої та другої виносних ліній, розмірної лінії, засічок чи стрілок і розмірного тексту.

Для встановлення лінійного розміру слід включити команду Линейный, вказати дві крайні точки на об’єкті, який вимірюється і зафіксувати положення виносної лінії. При потребі можна виконати деякі додаткові налаштування в ході виконання команди. Наприклад:

Мтекст – перегляд розміру, який буде винесено на розмірну лінію і, якщо є необхідність введення іншого значення або тексту за допомогою редактора багаторядкового тексту.

Текст – дозволяє змінювати задані по замовчуванню значення розміру в командному рядку. Тут можна вказати лише один рядок тексту.

Угол – дозволяє змінити кут нахилу значення розміру.

Горизонтальный/вертикальный – по замовчуванню розмір стає горизонтальним чи вертикальним.

Повернутый – дозволяє змінити кут повороту розміру.

Вирівняний розмір – це інший тип лінійного розміру. В той час як горизонтальний та вертикальний розмір вимірює відстань по осі Х та осі У, вирівняний розмір показує істинну відстань між двома довільними точками і розміщується паралельно до лінії, яка з’єднує ці дві точки.
