Побудова кола
Коло є криволінійним примітивом, який часто використовується на кресленнях. Для створення кола використовується команда Circle, яку можна викликати мишкою, натиснувши однойменну кнопку на панелі Draw (Черчение). Вибравши одну з команд меню Draw – Circle (Черчение – Окружность) ви почнете побудову кола з заданими параметрами.
Вкажіть центральну точку кола або виберіть один із запропонованих параметрів.
Параметр 3Р дозволяє побудувати коло, вказавши три довільні точки, що належать цьому колу.
Параметр 2Р дозволяє побудувати коло, вказавши дві діаметрально-протилежні точки на колі.
З допомогою параметра ККР можна створити коло, вказавши дві дотичні до нього і радіус. При виборі даного параметра клацніть лівою кнопкою мишки на тому об’єкті, який служитиме дотичною до створюваного кола, потім задайте другу дотичну, після чого введіть радіус кола.
Побудова дуги
Дуга являє собою частину кола. Отже при побудові дуги необхідно задати ту частину дуги, яку необхідно залишити.

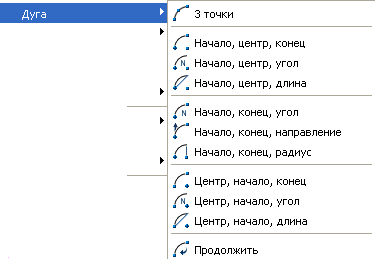

В AutoCAD існує багато способів побудови дуг. На перший погляд така кількість методів побудови може заплутати початківця, але якщо розібратися в термінології та суті, можна обрати найбільш зручний спосіб для побудови дуги.
Для виклику команди побудови дуги ARC, клацніть на кнопці Arc (Дуга) на панелі інструментів Draw (Черчение), ви почнете побудову дуги з конкретним параметром.
Вже на першому кроці програма запропонує вибрати один з двох принципових способів побудови дуги:
Натиснувши клавішу Enter ви почнете будувати дугу вказавши першу точку, а вибравши параметр Center , ви можете створювати частину кола, вказавши координати центра.
Розглянемо приклад побудови дуги, вказуючи центр.
У відповідь на запит про вибір способу побудови дуги, виберіть параметр Center.
Задайте координати центральної точки кола, частиною якого є дуга.
Задайте координати першої граничної точки дуги.
Завершіть побудову дуги, вказавши розміщення другої граничної точки, або виберіть один з параметрів. Параметр Angle дозволяє задати кут приросту, а параметр chord Length дозволяє завершити побудову дуги, вказавши довжину хорди.
Побудова еліпса та еліптичної дуги
Як і коло, еліпс являє собою криволінійний замкнутий примітив.
Для створення еліпса , клацніть на кнопці ELLIPSE (еліпс) на панелі інструментів Draw – Ellipse (Черчение – Эллипс).
Задайте першу кінцеву точку однієї з осей еліпса – малої або великої.
Параметр Arc (Дуга) дозволяє створити еліптичну дугу, а параметр Center (Центр) дозволяє накреслити еліпс, знаючи координати його центра.
При виборі параметра Center вкажіть розташування центральної точки еліпса. Потім задається розташування другої кінцевої точки еліпса. На наступному кроці задається довжина другої осі еліпса. Вкажіть довжину другої осі еліпса і натисніть Enter, щоб завершити побудову еліпса. Виберіть параметр Rotation (Поворот) для створення малої осі еліпса, шляхом задання кута обертання кола, радіус якого дорівнює більшій осі еліпса.
Так само, як і звичайна дуга є частиною кола, так само і еліптична дуга є частиною еліпса, тому процес побудови еліптичної дуги багато в чому нагадує побудову еліпса. Спочатку формується сам еліпс, а потім вказується яку його частину слід залишити.
