Технологические способы повышения циклической прочности.
Металлургические факторы.
Большое влияние на циклическую прочность оказывает технология выплавки стали. Спокойные стали (раскисленные алюминием) имеют более высокие пределы выносливости, чем кипящие (раскисленные Мn и Si). Повышенной циклической прочностью обладают стали вакуумной плавки, а также полученные методами электроннолучевого и плазменного переплава или электродугового переплава под слоем синтетического шлака.
Термообработка.
Упрочняющая термообработка повышает предел выносливости примерно пропорционально увеличению показателей статической прочности. Наибольший эффект дает закалка с низким отпуском, увеличивающая предел выносливости в 2-2,5 раза по сравнению с нетермообработанной сталью.
Высокую циклическую прочность обеспечивает изотермическая закалка на бейнит, а также термомеханическая обработка (особенно НТМО).
При поверхностной закалке (обработка ТВЧ, газопламенная закалка) и химико-термической обработке (цементация, нитроцементация, азотирование) упрочнение обусловлено главным образом возникновением в поверхностном слое остаточных сжимающих напряжений вследствие образования структур большего удельного объема (мартенсит при цементации и закалке ТВЧ, нитриды и карбонитриды при нитроцементации и азотировании), чем структуры основного металла. Расширение поверхностного слоя тормозит сердцевина, сохраняющая исходную перлитную структуру, вследствие чего в поверхностном слое возникают двуосные (а в цилиндрических деталях — трехосные) напряжения сжатия. В нижележащих слоях развиваются реактивные растягивающие напряжения, имеющие небольшую величину вследствие незначительности сечения термически обработанного слоя сравнительно с сечением сердцевины.
Создание предварительных напряжений сжатия уменьшает коэффициент амплитуды и смещает средние напряжения циклов в область сжатия, что повышает предел выносливости.
Повышенная поверхностная твердость, достигаемая термической и химико-термической обработкой, кроме того, предупреждает потерю прочности в результате износа, случайных царапин и повреждений. Такой же результат, как цементация, дает закалка сталей пониженной прокаливаемости (ПП), например сталей типа 55 ПП. При охлаждении с 800°С в 10% растворе NaCl, поверхностью слой закаливается на мартенсит (HRC 58 -62) на глубину 1 — 1,5 мм. Сердцевина приобретет сорбитную структуру (HRC 30 — 35). Способ выгодно отличается от цементации производительностью и дешевизной и обеспечивает более мелкое зерно, чем цементация
Оптимальные для циклической прочности толщины слоя при цементации 0,4-0,8 мм, нитроцементации и азотировании 0,3-0,5 мм, обработке ТВЧ и газовой закалке 2—4 мм.

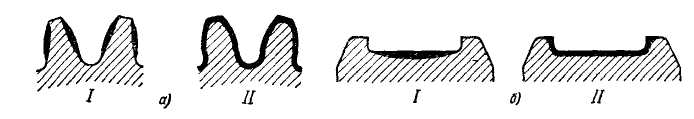

I — неправильная, II —правильная; а -зуб; 6 — шейка коленчатого вала
Упрочняющая обработка должна охватывать все участки поверхности с концентраторами напряжений (рис. 6.5, II). При неполной обработке (рис. 6.5, I) на границах обработанных и необработанных зон возникают скачки напряжений, снижающие прочность.
Газовая закалка зубьев шестерен по всему контуру, включая основание впадины, повышает предел выносливости по сравнению с исходной конструкцией из необработанной стали в 1,85 раз (с 260 до 480 МПа). Закалка же только рабочей поверхности зубьев, напротив, снижает прочность по сравнению с исходной в 0,8 раза.
Из перечисленных выше способов наиболее эффективно азотирование, которое практически полностью устраняет влияние концентраторов напряжений. Азотирование почти не вызывает изменения формы и размеров деталей. Это позволяет во многих случаях устранить заключительное шлифование и сопутствующие ему дефекты, снижающие прочность. Кроме того, азотированный слой обладает повышенной коррозионной и термостойкостью. Твердость и упрочняющий эффект в противоположность обычной термообработке сохраняются до высоких температур (500-600°С). Сочетание этих качеств делает азотирование ценным способом обработки деталей, работающих при повышенных температурах и подвергающихся высоким циклическим нагрузкам и износу (коленчатые валы, тяжелонагруженные зубчатые колеса). Из-за сложности защиты отдельных участков от насыщения азотом, а также во избежание скачков напряжений на переходных участках детали обычно азотируют кругом.
Качество обработки.
Поверхности деталей, работающих при высоких циклических нагрузках, следует обрабатывать с максимальной, экономически приемлемой шероховатостью. Отделочные операции (полирование, притирка, суперфиниширование) способствуют повышению усталостной прочности, особенно у деталей из прочных и твердых материалов.
Шлифование на обычных режимах (скорость резания 30 - 50 м/с) вызывает серьезные повреждения поверхностного слоя. Наиболее частые дефекты шлифованных поверхностей — микротрещины и прижоги — резко снижают циклическую прочность.
Для циклически нагруженных деталей применяют микрошлифование — шлифование мелкозернистыми кругами при небольших скоростях резания (3—5 м/с) и ленточное шлифование (лентами, шаржированными абразивными микропорошками). В отличие от шлифования абразивными кругами, при котором происходит срезание и вырыв зерен, при ленточном шлифовании преобладают процессы сглаживания и пластической деформации микронеровностей.
В качестве заключительной операции целесообразно применять полирование под давлением, которое благоприятно воздействует на структуру поверхностного слоя. Под действием давления и теплоты, выделяющейся при трении, происходит смыкание кристаллитов, разобщенных действием предшествующей механической обработки. Поверхностный слой уплотняется. Острые кромки микронеровностей сглаживаются, а впадины и микро трещины затягиваются. Увеличение гладкости поверхности повышает коррозионную стойкость.
На полированной поверхности легче обнаружить дефекты поверхностного слоя (флокены, волосовины, закалочные трещины и др.).
Ввиду этого ответственные детали, работающие при высоких циклических нагрузках, полируют кругом, а не только по посадочным поверхностям и поверхностям трения.
Силовое полирование осуществляют под давлением 10 — 20 МПа притирами — колодками из бронзы или чугуна, рабочую поверхность которых шаржируют микропорошками из абразивных материалов (карборунда, карбида бора, боразона). Для самой тонкой доводки применяют мягкие притиры (баббит, древесину, кожу, замшу, фетр) с полировочными пастами типа ГОИ. Окончательную отделку ведут без абразивов, только с керосиновой или лигроиновой смазкой.
Трущиеся поверхности для увеличения износо- и коррозионностойкости полируют с коллоидальным графитом или дисульфидом молибдена.
Упрочнение поверхностной пластической деформацией.
Один из главных способов повышения циклической прочности — поверхностная пластическая деформация (ППД). т. е. наклеп поверхностного слоя на глубину s = 0,2 - 0,8 мм с целью создания в нем остаточных напряжений сжатия.
При наклепе поверхностный слой расплющивается. Если бы он мог свободно удлиняться, то отделился бы от основного металла. Но удлинению препятствует сила сцепления с нижележащими слоями металла. Вследствие этого в наклепанном слое возникают двухосные (у цилиндрических деталей - трехосные) напряжения сжатия, а в толще основного металла — незначительные реактивные напряжения растяжения.
У стальных деталей, подвергнутых поверхностной закалке с низким отпуском, напряжения сжатия возникают также в результате происходящего при наклепе превращения остаточного аустенита в мелкоигольчатый мартенсит деформации. Складываясь с рабочими напряжениями растяжения, остаточные напряжения сжатия уменьшают, а при достаточно большой величине полностью погашают их.
Дробеструйная обработка заключается в наклепе поверхностного слоя потоком стальных закаленных шариков (диаметром 0,5 — 1,5 мм), создаваемым пневматическими или центробежными дробеметами. Дробеструйной обработке можно подвергать фасонные поверхности. Качество поверхности при наклепе несколько снижается (на 1—2 класса по сравнению с исходной), вследствие чего точные поверхности необходимо после наклепа подвергать финишным операциям.
Поверхности вращения упрочняют обкатыванием стальными закаленными роликами. Силу прижатия ролика выбирают с таким расчетом, чтобы создать в поверхностном слое напряжения, превышающие предел текучести материала в условиях всестороннего сжатия (для сталей 5000-6000 МПа по Герцу).
Для ориентировочного расчета силы прижатия можно пользоваться формулой ,
где D — диаметр вала, мм; — предел текучести материала, МПа; В — рабочая ширина ролика, мм; a = Dр /D — отношение диаметра катающего ролика к диаметру обкатываемого вала.
Ширина ролика при обкатывании валов диаметром 60 — 120 мм В= 10 - 20 мм. Рабочую поверхность ролика бомбинируют, кромки скругляют галтелями
R = 1 - 2 мм. Шероховатость рабочей поверхности ролика Rа = 0,05-0,025 мкм. Окружная скорость вала 10 - 20 м/мин. Продольная подача s = (0,05- 0,1)В мм/об (в среднем 0,5 - 1 мм/об). Число проходов 2-3.
С целью уменьшения давления на ролик применяют виброобкатывание (ролику сообщают колебания в радиальном направлении с помощью пневматического или электромагнитного вибратора).
Плоские поверхности упрочняют обкатыванием шариками, установленными во вращающемся патроне. Заготовке придают движения продольной и поперечной подачи. При правильно выбранном режиме обкатывания остаточные напряжения сжатия в поверхностном слое составляют 800 — 1000 МПа. Глубина упрочненного слоя 0,2-0,5 мм.
В противоположность дробеструйной обработке обкатывание улучшает качество поверхности.
Алмазное выглаживание заключается в обработке предварительно шлифованной и полированной поверхности закругленным (Rсф= 2 — 3 мм) алмазным резцом при скорости 50 — 400 м/мин, подаче 0,02 — 0,1 мм/об и радиальном усилии на резце ~ 200 Н. Процесс применим как для пластичных материалов, так и для термообработанных до высокой твердости (закалка ТВЧ, азотирование). При выглаживании поверхностный слой уплотняется на глубину 0,3—0,5 мм; в нем возникают высокие (1000 — 2500 МПа) остаточные напряжения сжатия. Качество поверхности улучшается – микрорельеф становится более плавным. Стенки отверстий упрочняют с помощью раскатывания, калибрования шариками и дорнования (протягивания уплотняющими прошивками).
Внутренние полости сложной конфигурации упрочняют струйно-абразивным полированием (полирование струёй воды или масла со взвешенными зернами абразивного материала).
