Глава 6
Прочность при переменных циклических нагрузках.
Конструирование валов и осей
Детали, подвергающиеся длительной повторно-переменной нагрузке, разрушаются при напряжениях значительно меньших предела прочности материала при статическом нагружении. Это имеет большое значение для современных многооборотных машин, детали которых работают в условиях циклических нагрузок при общем числе циклов, достигающем за весь период службы машины многих миллионов. Как показывает статистика, около 80% поломок и аварий, происходящих при эксплуатации машин, вызвано усталостными явлениями. Поэтому проблема усталостной прочности является ключевой для повышения надежности и долговечности машин.
Циклические нагрузки выражены наиболее явно в машинах и механизмах с поступательно-возвратным движением (поршневые машины, кулачковые механизмы). Однако и в других машинах неизбежны циклические нагрузки, например вследствие дисбаланса, радиальных и торцовых биений роторов и т. п.
В редких современных машинах нет зубчатых передач, зубья которых всегда подвержены циклическим нагрузкам. Валы, работающие под нагрузкой постоянного направления (валы зубчатых, ременных и цепных передач), также подвергаются циклическому нагружению.
В современных машинах статические нагрузки встречаются как исключение. В большинстве случаев нагрузки изменяются циклически с большей или меньшей частотой и амплитудой.
Число циклов нагрузок, которые материал выдерживает до разрушения, зависит от максимального напряжения и интервала между крайними значениями напряжений цикла. По мере уменьшения величины напряжений число циклов, вызывающих разрушение, увеличивается и при некотором достаточно малом напряжении становится неограниченно большим. Это напряжение, называемое пределом выносливости, полагают в основу прочностного расчета деталей, подверженных циклическим нагрузкам.
Как уже указывалось в главе 4 при переменных напряжениях и одновременном действии изгиба, сжатия и кручения расчет выполняется по запасу прочности через предел усталости. Общий запас прочности
(4.2.3), где
и - запасы прочности по нормальным и касательным напряжениям.
; (4.2.4), где
и - постоянные составляющие напряжений (максимальное значение);
и - переменные составляющие напряжений; (максимальное значение);
и - пределы выносливости материала при симметричном знакопеременном цикле нагружений;
; и - коэффициенты чувствительности материала к асимметрии цикла напряжений;
и - эффективные коэффициенты концентрации напряжений;
- масштабный фактор, учитывающий размеры детали (размерный фактор);
и - предел выносливости материала при отнулевом цикле напряжений.
Величину предела выносливости определяют построением кривых усталости. На оси абсцисс откладывают число N циклов, на оси ординат — найденные испытанием стандартных образцов максимальные напряжения цикла, вызывающие разрушение при данном числе циклов. Разрушающее напряжение в области малых N близко к показателям статической прочности. По мере увеличения числа циклов эта величина снижается и при некотором числе циклов стабилизируется. Ордината горизонтального участка кривой усталости является пределом выносливости.
Диаграммы усталости строят в координатах — N (рис. 6.1, а), полулогарифмических — lg N (рис. 6.1, б) и логарифмических lg - lg N (рис. 6.1, в). Первый способ сейчас почти не применяют, потому что он не позволяет выяснить форму кривой усталости в области малых и больших чисел циклов. Чаще всего пользуются полулогарифмическими координатами. [36]
Предел выносливости большинства конструкционных сталей определяют при 106 —107 циклов. Эти цифры берут за основу как базовое число циклов. Для цветных сплавов, например алюминиевых, число перемен нагрузок гораздо выше (107 — 108 циклов). Даже после этого часто наблюдается дальнейшее медленное падение разрушающего напряжения (рис. 6.1, г), откуда можно заключить, что предела в указанном выше смысле для этих металлов не существует. В таких случаях определяют условный предел выносливости, как напряжение, не вызывающее разрушения образца при определенном числе циклов (обычно 5*107 циклов).
Не существует также четко выраженных пределов выносливости при контактных напряжениях, циклическом нагружении в условиях повышенных температур и при работе деталей в коррозионных средах. Разрушающее напряжение в этих условиях непрерывно падает с увеличением числа циклов. Отмечено также отсутствие отчетливо выраженного предела выносливости у деталей большого размера, что объясняется присущей таким деталям неоднородностью механических свойств по сечениям.
Обычно испытания проводят при симметричных знакопеременных циклах (коэффициент асимметрии цикла r = — 1), у которых амплитуда напряжений наибольшая, а предел усталости наименьший (рис. 6.1, д, нижняя линия). С повышением r пределы выносливости возрастают и при значениях r, близких к единице (колебания малой амплитуды), становятся практически постоянными (верхняя линия) и равными показателям статической прочности. Влияние асимметрии цикла комплексно отражают наиболее удобные для практического пользования диаграммы усталости в координатах — N, где — предельные амплитуды циклов (рис. 6.1, е).
Рис. 6.1 Диаграммы усталости

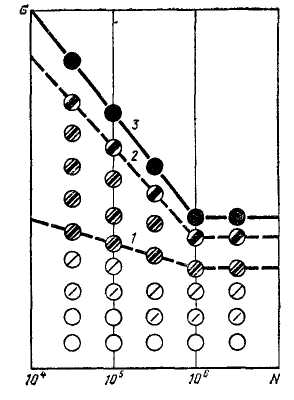

Развитие усталостных повреждений схематически представлено на рис. 6.2. На первых стадиях нагружения возникают, сначала в отдельных кристаллических объемах, пластические сдвиги, не обнаруживаемые обычными экспериментальными методами (светлые точки). С повышением числа циклов и уровня напряжений сдвиги охватывают все большие объемы и переходят в субмикроскопические сдвиги, наблюдаемые с помощью электронных микроскопов
(точки со штрихами). При определенном числе циклов и уровне напряжений (кривая 1) образуется множество трещин, видимых под оптическим микроскопом (заштрихованные точки). Начало образования металлографически обнаруживаемых трещин условно считают порогом трещинообразования.
Рис. 6.2. Схема возникновения усталостных трещин
У низколегированных и углеродистых сталей первые трещины появляются при напряжениях, равных 0,7—0,8 разрушающего напряжения; у высоколегированных сталей и сплавов алюминия и магния микротрещины обнаруживаются уже при напряжениях, равных 0,4—0,6 разрушающего напряжения. Порог трещинообразования снижается с укрупнением зерна.
Микротрещины могут длительное время оставаться в пределах кристаллических объемов (нераспространяющиеся трещины), не вызывая заметного снижения прочности.
С приближением напряжений к пределам выносливости развитие трещин вступает в критическую фазу (кривая 2): микротрещины, прогрессивно расширяясь, превращаются в макротрещины (полузачерненные точки), которые приводят к разрушению (черные точки на кривой 3). Практический предел нагружаемости лежит несколько ниже кривой 2, которая в зависимости от свойств и кристаллического строения металла соответствует напряжениям, равным 0,8—0,9 разрушающего напряжения.
Циклы напряжений. Различают следующие основные циклы напряжений:
симметричный знакопеременный — наибольшее и наименьшее напряжения противоположны по знаку и одинаковы по величине (рис. 6.3,I, а);
асимметричный знакопеременный — наибольшее и наименьшее напряжения противоположны по знаку и неодинаковы по величине (рис. 6.3, I, б);
пульсирующий — напряжения изменяются от нуля до максимума (рис. 6.3, I, в);
знакопостоянный или отнулевой — наибольшее и наименьшее напряжения одинаковы по знаку (рис. 6.3, I, г);
сложные — разнообразные сочетания перечисленных выше циклов рис. 6.3, I, д).
Основные характеристики циклов:
период цикла — продолжительность одного цикла;
частота циклов — число циклов в единицу времени (величина обратная периоду цикла).
— наибольшее, по алгебраической величине, напряжение в цикле (растягивающие напряжения считаются положительными, сжимающие — отрицательными);
min — наименьшее, по алгебраической величине, напряжение в цикле;
= 0,5 ( + ) — среднее напряжение цикла;
= 0,5( — ) — амплитуда напряжений цикла (величину 2 называют размахом колебаний напряжений цикла);
— коэффициент асимметрии цикла (напряжения цикла берут с их знаком).
Значения r для различных циклов приведены на рис. 6.3, II (верхняя ш кала). При симметричных циклах r = — 1; пульсирующих r = 0; асимметричных знакопеременных 0 > r > —1; знакопостоянных 0 < r < 1.
Пределы выносливости для симметричных циклов обозначают индексом
«—1» (например, ), для пульсирующих - индексом «0» (например ).
Удобнее в качестве характеристики цикла применять коэффициент амплитуды, представляющий собой отношение амплитуды напряжений
= 0,5 ( — ) к максимальному напряжению цикла :
Рис. 6.3. Характеристики циклов
Величина а колеблется от 1 (симметричные циклы) до 0 (статическая нагрузка) и имеет постоянный знак для всех циклов (рис.6.3,Ш, жирная линия). Пределы выносливости обозначают соответствующим буквенным символом с цифровым индексом а (например, —пределы выносливости соответственно для симметричного, пульсирующего и отнулевого цикла с а = 0,25).
