43. Асинхронный вентильный каскад (авк)

В эл. приводах, где применяется АД фазным ротором возм. регулирование путем изменения добавочного сопротивления вклю роторную цепь. Эл. маг. Рэм подвод-я к ротору через воздушный зазор делиться на 2 части: Pмех, ∆Р2- мощность потерь, выделен в виде тепла.

∆Р₂=S*Pэм, Рмех =(1-S)Рэм, Рэм=М*W₀, М- эл. магн. момент.

Потери в роторе могут быть весьма знач-ны, допустим, что диап. регулирован. D= 2:1. Момент эл. двиг. пост. и равен номин. Р₂=0,5 Рном

Следоватеьно, потери мощности могут составлят половину мощности. При увеличении диап. регулирования скорости, потери еще возр. а при низких угловых скоростях,мощность почти полностью рассеивается в цепи ротора.

КПД двиг. очень маленькая, т.о. регулирование скорости измен. сопротивление добавочным в цепи ротора связань с большим потериями. Мощность скольжения выдел. в роторе, можно полезно использ. Сх. полезной использов. мощность скольжения АД с фазным ротором путем отдачи ее в сеть или на вал ЭД наз. каскадным. В настоящее время с связи с широким распростр ТП все больше наход. применения так назывем. АВК (асинхр. вентиль. каскад)

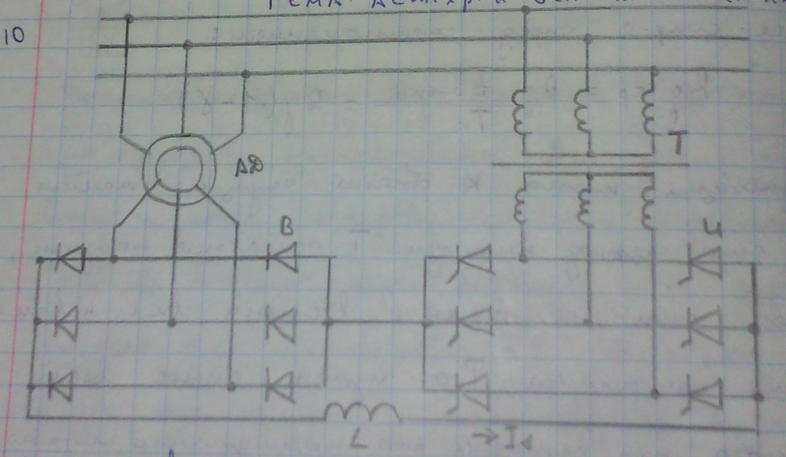

К обмотке ротора подкл. неупрявляемый выпрямитель собран по трехфазной мостовой схеме, который выпрямляет напряж. ротора. Выпрямленное напряжение подается на ведомой сетью инвертор «И», преобразователь энергии пост. тока в энергию переменного тока с частотой сети.

Изменение угла опережения В тиристоров инвертора, можно регулировать ЭДС инвертора. 3-х фазный трансф. «Т» служит для согласования напр. ротора с напр. сети.

44.Эффекты,используемые кремниевых датчиках.

Энергия воздейств. на датчик	Характеристики	Эффект
1.лучистая	Длина волны интенсив.	Фотопроводим. вентильный
2.механическая	Скорость,сила,давление	Пьезорезест. Поперечно-вентильный
3.тепловая	Температ.градиент темп.	Плотность потока
4.магнитная	Интенсив. Поля,плотность потока	Магнитно-резест.Эффект Холла
5.химическая	Концентрация,токсичность РН,итд	Ионно чувств. поля

45. Датчики линейных перемещении

Применяют: 1) потенциметрические 2) с переменной индукцией 3) основаны на эффекте Холла.

На обмотке I и IIподается противофазные равные переодические сигналы. При нахождении ферромагнитного сердечника на среднем положение индуктивной связи между обмотки I и III; II и III одинаковы и суммарный сигнал равен при смещении сердечника в вправо или влево. Обмотки I, II, III наматывают обычно плоские каркасы а подвижная магнитная систему изготавливают в виде плоского сердечника которая вдвигается между обмотками.

46. Частотно-регулируемый асинхронный электропривод стал основным средством энергосбережения при переходе от нерегулируемого электропривода к регулируемому электроприводу. Почему?

Переход от нерегулир-го ЭП к регул-му. Этот переход является ген.направлением энергосбережения.Принятым во всем мире и дающим наибольший эффект как в части экономии эл.энергии, так и в других показателях технологического процесса.

Появление частотных преобразователей электрической частоты произвело переворот в совремнном ЭП резкодо 15% снизили долю ЭП постоян-го тока в общем парке регулир-х приводов.

Становится малоэффективными и малоскоростные АД. Тиристорные регуляторы напряжения могут примен-ся для плавного пуска и основного ЭП. Особенно это система особо привлечена на стадии модернизации т.к. сохраняется все существующее оборудование но между сетью и двигателем вкл-ся новый элемент.
