35. Бесконтактное управление эп. Сущность, сравнение тиристорного и релейно-контакторного управления эд, схема тиристорного управления трехфазным асинхронным эд.

Недостатки релейно-контактной комутац аппар.:

1)Искрообразование в контактах ,что приводит к быстрому износу и малому сроку службы, невозможность использования во взрывоопасных помещениях;

2)Ограниченное включение в час;

3)Невозможность регулирования ск-ти и момента ЭД.

Достоинства тиристорного управления:

1)Чувствительность качества напряжения;

2)Высокие добавочные потери мощ-ти на тиристорах и симисторах в номинальном режиме работы.

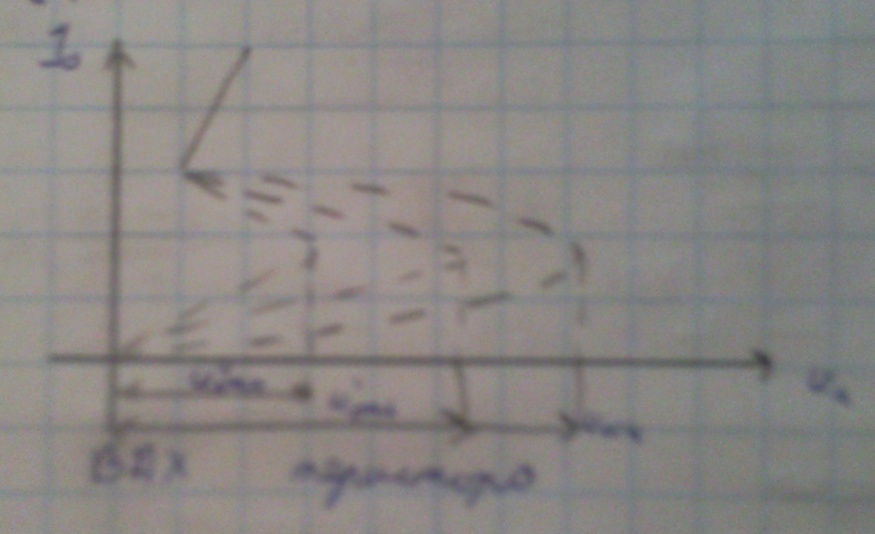

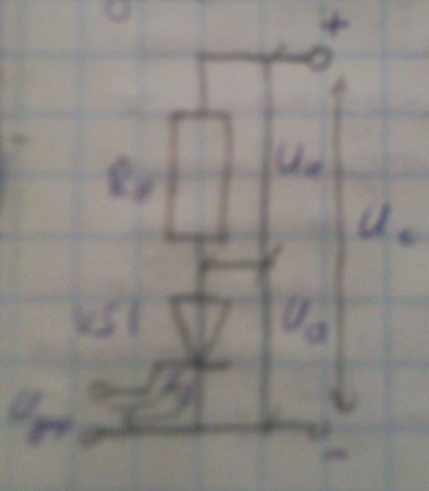

36.Тиристор. Вольт-амперная характеристика тиристора. Запирание тиристоров.

Терристор обладает следующими св-вами:

1. Проспускает ток только в одну строну.

2. Ток протекает через терристор только после подачи на него управл. Сигнала.

3. Ток после снятия сигнала продолжает проходить через него до тех пор пока терристор не закроется

Терристоры считаются полупроводниковыми приборами с неполным управлением они работают в релейном режиме т.е. они имеют два устойчивых состояния открытое и закрытое.

› ›

Достоинство терристоров: 1. Малые габариты; 2. Большая механическая прочность; 3. Работает в большом диапазоне температур от -60 до +150.

Запирание терристоров

Один из недостатков терристоров работы в силовых цепях постоянного тока явл. То, что они требуют спец. Схемы для их запирания.

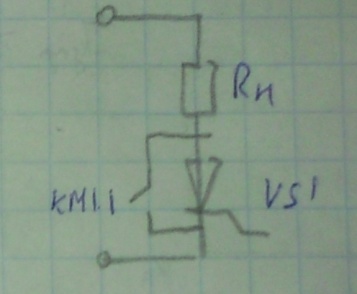

1. Разрыв анодной цепи 2) шунтирование цени анод-катод выключателем

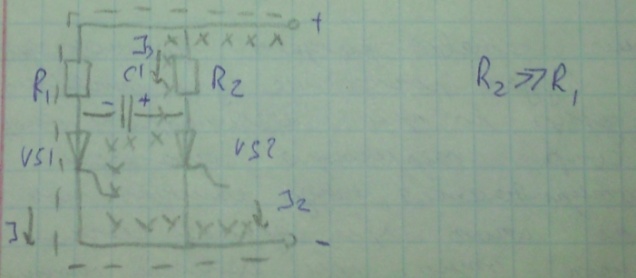

3. С помощью конденсатора

VS1- главный; VS2- вспомагательный; R1 – нагрузка; R2- вспомагательный резистор;

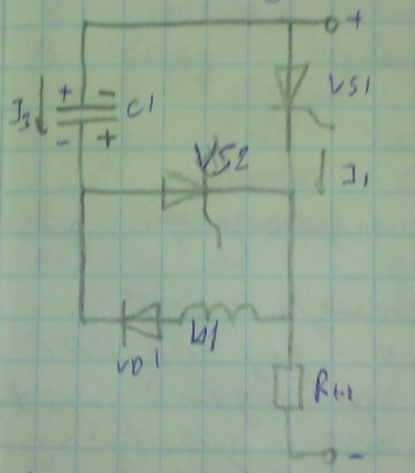

3. Запирание терристора с помощью колебательного контура

37. Способы управления тиристорами.

Напряжение открывания тиристора зависит от величины управляющего сигнала. Это св-во часто используют для выбора момента перевода тиристора в проводящее состояние.

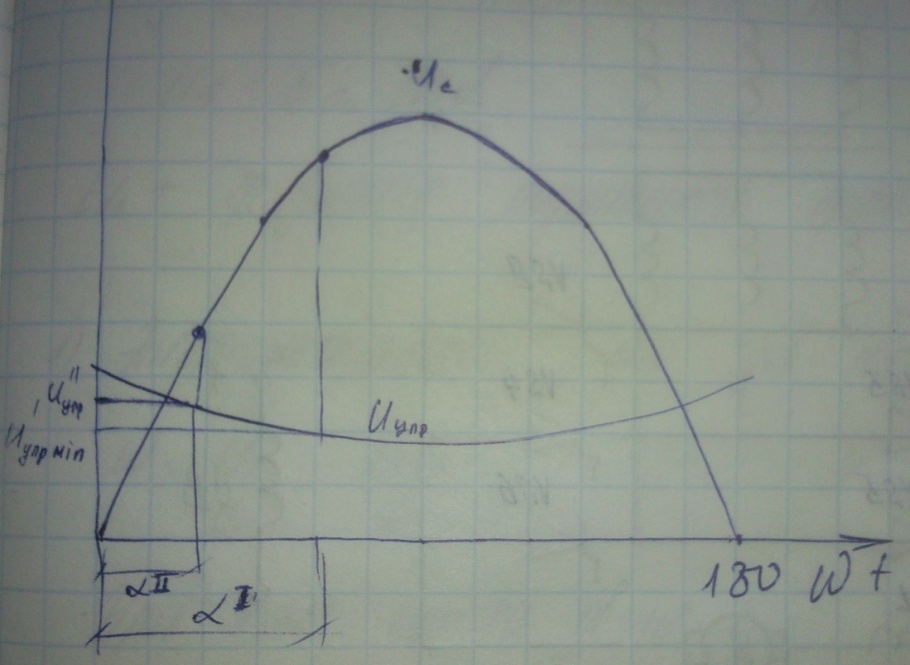

Рассмотрим один из полупериодов сетевого напряжения поданного на нагрузку через тиристор.

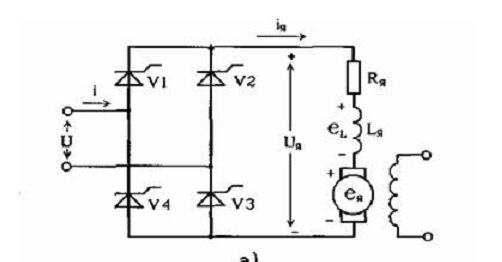

38.Тиристорный электропривод постоянного тока. Его характеристики.

Управляемые выпрямители, часто называемые тиристорными преобразователями (далее ТП) предназначены для преобразования напряжения переменного тока в напряжение постоянного тока, регулируемое по величине за счет соответствующего изменения угла включения вентилей в проводящей части периода переменного напряжения.

ТП обладают рядом достоинств к которым можно отнести:

• высокий КПД, за счет низкого падения напряжения в тиристорах;

• высокое быстродействие;

• высокая надежность при выполнении ТП в модульно-блочном исполнении.

К недостаткам ТП можно отнести:

• низкий коэффициент мощности при глубоком регулировании напряжения;

• искажение напряжения сети, вносимое работой ТП;

• повышенный уровень излучаемых радиопомех.

ТП бывают однофазными и многофазными, реверсивными и нереверсивными.

39. Импульсное регулирование частоты вращения двигателя постоянного тока

Р егулирование напряжение на якоре можно регулировать с помощью импульсного преобразователя которое подымает и отпускает

К1

СУ ОВ

VD Я

В этой системе якорь двигателя с помощью ключа подключается источнику постоянного тока

В клбченной якорю параллельно VD закрыт т.к.к его аноду подключаться отрицательное поле под действием ЭДС самоиндукции цепи якоря пропускает ток замыкаясь через диод VD

Uвх Ud

t

Среднее значение U на двигатели зависит от разомкнутости ключа
