8Эрлифты, гидроэлеваторы, гидр. Таран
Для забора воды из скважин иногда применяют воздушные водоподъемники (эрлифты).. В водоподъемную трубу / через форсунку 2 от компрессора подается сжатый воздух. Водовоздушная смесь поднимается по водоподъемной трубе и изливается в приемный бачок. При работе эрлифта уровень воды в скважине понижается от положения аа (статический уровень) до положения бб (динамический уровень).
Действие гидроэлеватора основано на принципе передачи кинетической энергии от одного потока жидкости другому, обладающему меньшей кинетической энергией.
В гидроэлеваторе вода под напором подается по трубе 1, проходит сужение 2 и поступает в смесительную камеру 3, в которой из-за большой скорости потока в сужении создается давление, меньшее атмосферного (вакуум). В результате вода из резервуара 4 под действием атмосферного давления на ее поверхность поднимается по трубе 5 в камеру 3, откуда направляется в диффузор, где скорость потока уменьшается и увеличивается статический напор его, благодаря чему вода перемещается по напорному трубопроводу 6.
Гидроэлеваторы применяют для откачки воды из колодцев, скважин, траншей и т. д., а также для транспортирования смеси твердых частиц с жидкостью (пульпы).

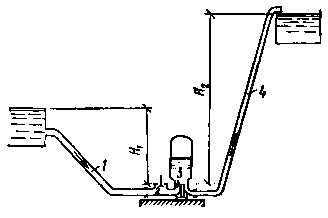

Я вление гидравлического удара может быть использовано в технике. Так, еще в 1796 г. была изобретена водоподъемная машина под названием «гидравлический таран*. Принцип действия гидравлического тарана виден из схемы на рис. 1.50. При движении воды по питательной трубе / под напором Н1 происходит ее излив через зазоры клапана 2, который под давлением воды захлопывается, вызывая возникновение гидравлического удара. Волна повышенного давления открывает клапан 3, и вода поступает в воздушный колпак и далее в трубопровод 4. При этом клапан 2 открывается, вновь начинается излив воды, и явление гидравлического удара повторяется. Таким образом вода постепенно поднимается по трубопроводу на высоту //2. Гидротаранные установки с успехом применяют в горных местностях, где для систем водоснабжения используются ключевые воды.
9. Требования, предъявляемые к качеству воды. Методы очистки воды
Требования, предъявляемые к качеству питьевой воды, определяются ГОСТ 2874—82. Эти требования разделены на две группы.
Требования первой группы обязательны для всех хозяйственно-питьевых систем централизованного водоснабжения. К этим требованиям относятся следующие: запах и привкус не более 2 баллов; цветность не более 20°; прозрачность по шрифту не менее 30 см; общая жесткость воды не более 10 мг-экв/л.
Требования второй группы должны соблюдаться при наличии в системе водоснабжения очистных сооружений. Эти требования заключаются в следующем: мутность осветленной воды не более 2 мг/л; содержание железа не более 0,3 мг/л; активная реакция (рН) при осветлении и умягчении воды не менее 6,5 и не более 9,5; содержание остаточного активного хлора не менее 0,3 и не более 0,5 мг/л.
Метод очистки воды: осветление и обеззараживание.
Осветление может осуществляться отстаиванием воды в отстойниках, пропуском ее через взвешенный слой осадка в осветлителях и фильтрованием через зернистую загрузку в фильтрах. Для улучшения процесса отстаивания применяют коагулирование, т. е. вводят в воду химические реагенты (коагулянты), которые, взаимодействуя с мельчайшими коллоидными
