14.5. Фаззі-керування гальмуванням візка мостового
крана
При русі візка мостового крана вантаж, підвішений як маятник, відхиляється в сторону протилежну напряму руху і при зупинці здійснює затухаючі коливання відносно вертикальної осі.
Ч им більша швидкість
візка масою тим біль-ший буде кут відхилення вантажу масою і тим триваліше буде розка-чуватись вантаж, що зни-жує продуктивність мосто-вого крана (рис.14.8). То-му метою керування рухом візка буде його зупинка у будь-якому положенні без розкачування вантажу.
З

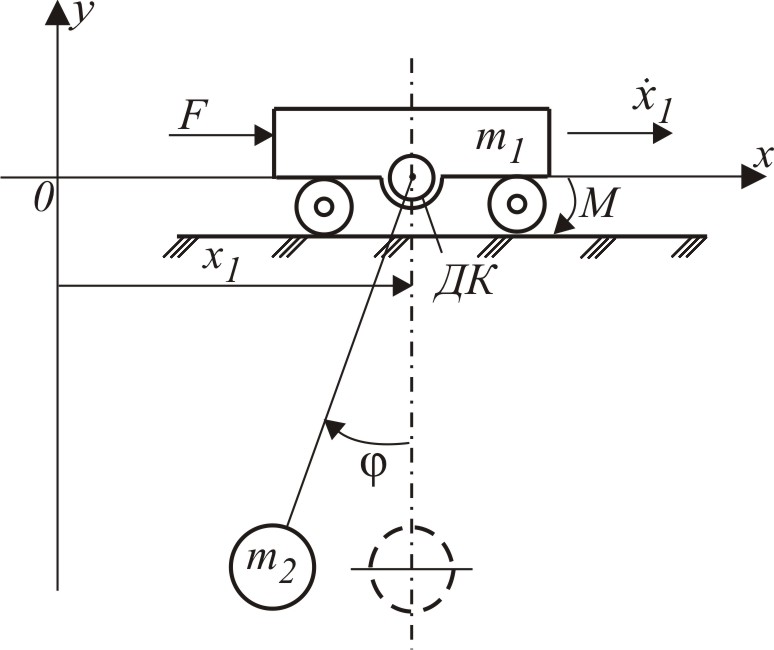

Рис. 14.8. Рух візка
з маятниковою підвіскою
вантажу
Візок з підвішеним вантажем як об’єкт керування є складною двомасовою системою, яка описується рівнянням Логранжа другого роду для координат мас і [3]. При нехтуванні силами тертя матимемо:
; ;
(14.13)
,
де Т – кінетична енергія системи; – швидкість маси ; – ку-това швидкість маси ; – довжина маятникової підвіски; – прискорення вільного падіння; – сила, яка діє на ві-зок; – радіус приведення передачі, – ККД передачі.
Після диференціювання (14.13) отримаємо такі рівняння:
;
. (14.14)
Розв’язавши (14.14) відносно кута за умови , одержимо
. (14.15)
Якщо електродвигун живити від керованого джерела моменту, наприклад, від частотного перетворювача з прямим керуванням мо-менту, то сила буде пропорційною вихідній напрузі регулятора.
Виконати синтез регулятора аналітичним шляхом об’єктом, який описується рівнянням (14.15), практично неможливо. Керувати та-ким об’єктом можна за допомогою ФР за лінгвістичним алгоритмом у виді двох умов:
якщо маса відхиляється від вертикалі з деякою швидкіс-тю, то до маси потрібно прикласти силу , яка буде її рухати приблизно з тією ж швидкістю і у тому ж напрямі;
якщо маса відхилена на деякий кут і її швидкість близь-ка до нуля, то до маси потрібно прикласти силу у тому ж на-прямі, яка надасть масі прискорення, приблизно рівне прискоре-нню маси .
Згідно з наведеними алгоритмами потрібно скласти таблицю правил для ФР з двома вхідними змінними: кутом відхилення маси від вертикалі і кутовою швидкістю . Оскільки і можуть мати додатні й від’ємні значення, то їх представимо по п’ять термів кожну (NB, NM, Z, PM, PB), a вихідну змінну – се-ми термами (NB, NM, NS, Z, PS, PM, PB). Таблицю правил скла-дають так:
згідно першої умови заповнюють стовпець таблиці для , користуючись правилами фаззі-логіки: якщо і , то ; якщо і , то і т. д.;
згідно другої умови заповнюють рядок для : якщо і ,то і т. д. Останні клітинки таблиці для і заповнюють за результатами об’єднання відповід-них термів:
; і т. д.
Рис. 14.9. Таблиця правил фаззі-регулятора (а) і функції належності вихідної
змінної (б)
Для тих поєднань термів, які не виникають, відповідні клітинки таблиці залишаються незаповненими (рис.14.9,а)
Наведену таблицю доповнюють функціями належності вхідних змінних у відносних одиницях. Для цього експерт повинен визначи-ти можливий діапазон зміни . Нехай , тоді . Для і , а .
Фаззі-множини і функції належності вихідної змінної наведені на рис.14.9,б. Максимальну силу, що діє на візок, визначаємо за потужністю двигуна:
, (14.16)

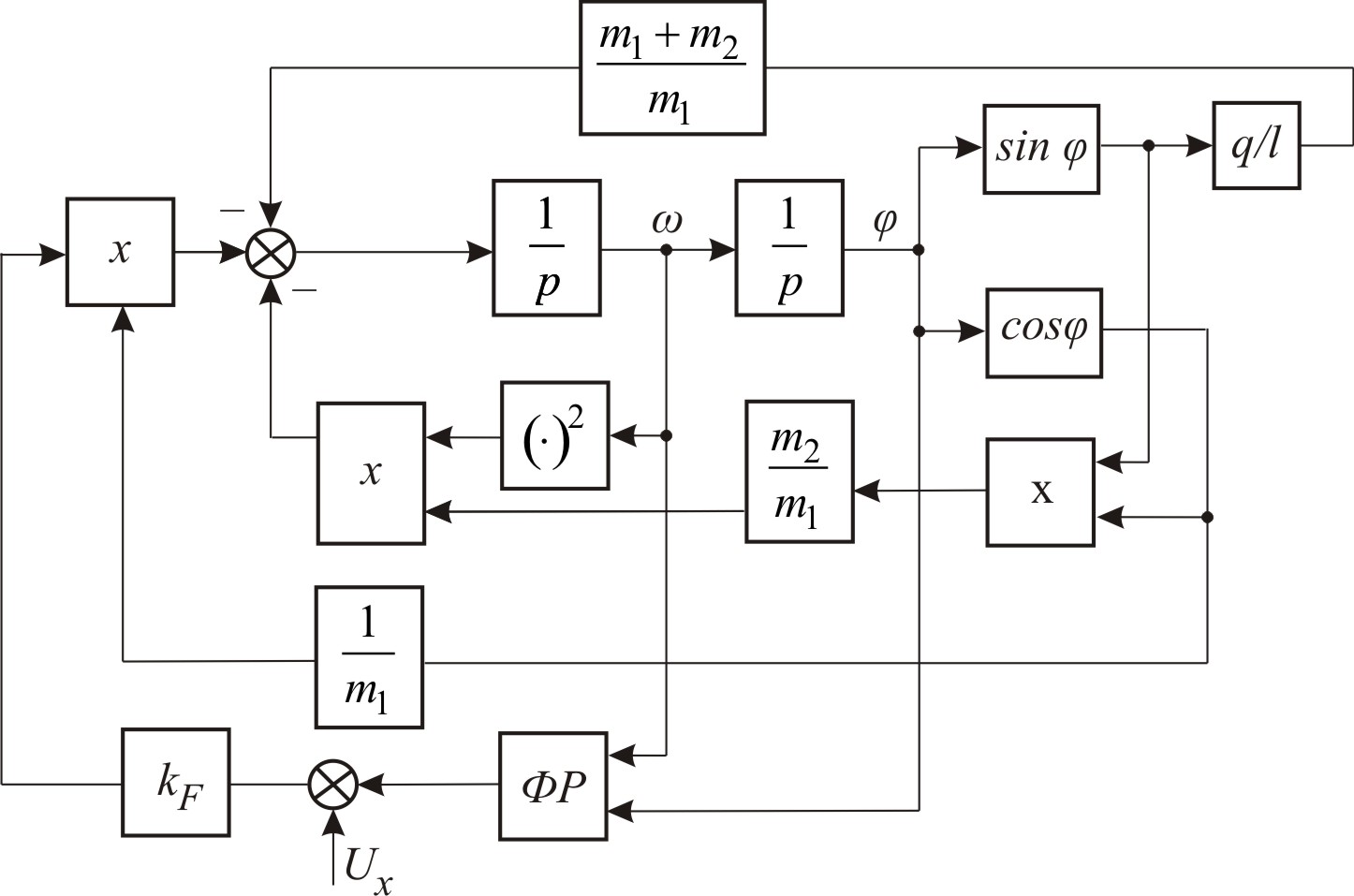

Рис. 14.10. Структурна схема моделювання системи фаззі-керування
де – потужність двигуна; – номіна-льна швидкість двигуна; – ККД редуктора; – коефіцієнт передачі редуктора; – радіус коліс візка. Мож-ливий діапазон сили .
Н
Рис.14.11.

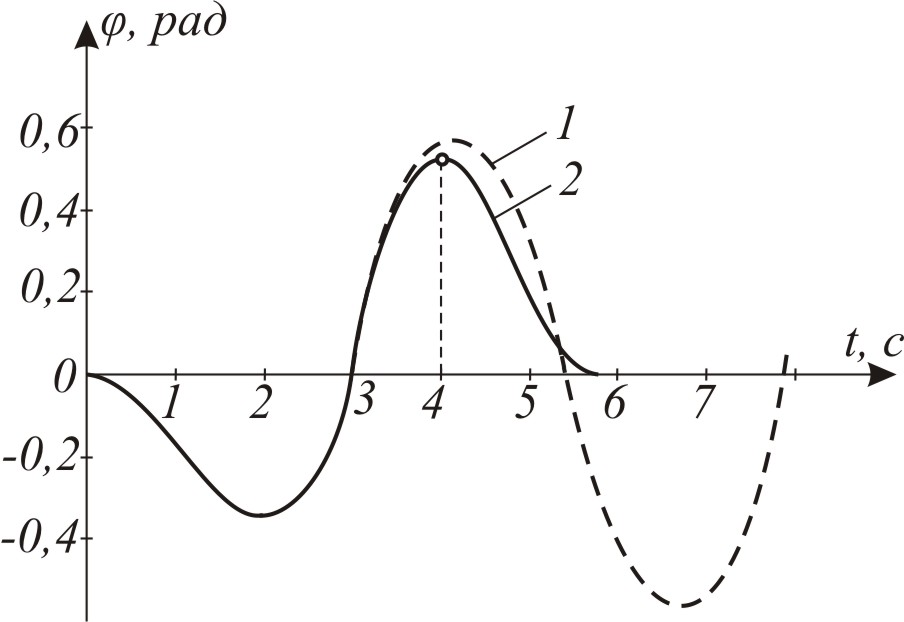

Графіки зміни кута
при
моделюванні
без
регулятора (1) і з ним (2)
Реалізувати даний ФР можна за допомогою програмованого ло-гічного контролера, який може виконувати процедури фаззіфікації, логічного висновку і дефаззіфікації, написані, наприклад, мовою С++.
Контрольні запитання
1. Які параметри автоматизованого електропривода можуть змі-нюватись?
2. На які види поділяють безпошукові адаптивні системи керува-ння?
3. Якою ланкою можна представити еталонну модель?
4. Які є умови реалізації керування за еталонною моделлю?
5. У чому відмінність фаззі-керування від керування за класич-ною логікою?
6. Чим характеризуються фаззі-множини?
7. Що представляють собою терми?
8. На підставі чого визначають кількість термів?
9. З яких елементів складається фаззі-регулятор?
10. Як проводять перевірку систем керування з фаззі-регулятора-ми?
