3.3. Гальмівні режими двигунів постійного струму
Робота багатьох виробничих механізмів зв’язана з необхідністю
швидкої і точної зупинки та зміни напряму руху (реверсування). Гальмування двигунів з незалежним збудженням можна здійснювати такими способами:
гальмуванням з віддачею енергії в мережу (рекуперативне);
динамічне гальмування;
гальмування противмиканням.
Гальмування з віддачею енергії в мережу здійснюють тоді, ко-ли швидкість двигуна більша швидкості ідеального холостого ходу (при регулюванні магнітним потоком). Тоді при швидкому збільшенні магнітного потоку до номінального значення ЕРС обмотки якоря стає більшою напруги в мережі живлення і струм змінює знак, бо
. (3.16)
М
Рис.3.11.
Механічні характерис-тики при
рекуперативному галь-
муванні
Підставивши в (3.3) від’ємне значе-ння моменту, одержимо рівняння механічної характеристики
, (3.17)
на яку перейде працювати двигун, як показано стрілками на рис.3.11. На ділянці двигун працює в генераторному режи-мі, а на ділянці – у режимі двигуна. Такий же режим галь-мування виникає, коли швидко зменшити напругу живлення в регу-льованому електроприводі.
Гальмування з віддачею енергії в мережу двигунів послідовного збудження здійснити не можна, бо при одночасно змінюєть-ся напрям струму і магнітного потоку і, отже, гальмівного моменту не виникає.
Динамічне гальмування відбувається при відмиканні якоря двигуна від мережі і замиканні на гальмівний резистор. В режимі динамічного гальмування як і у рекуперативному двигуни працюють в генераторному режимі, перетворюючи кінетичну енергію системи в електричну, яка виділяється у виді тепла в опорах якорного кола. При цьому потрібно переключити обмотку збудження двигуна послідовного збудження так, щоби струм в ній не змінив свого напряму.
а
б

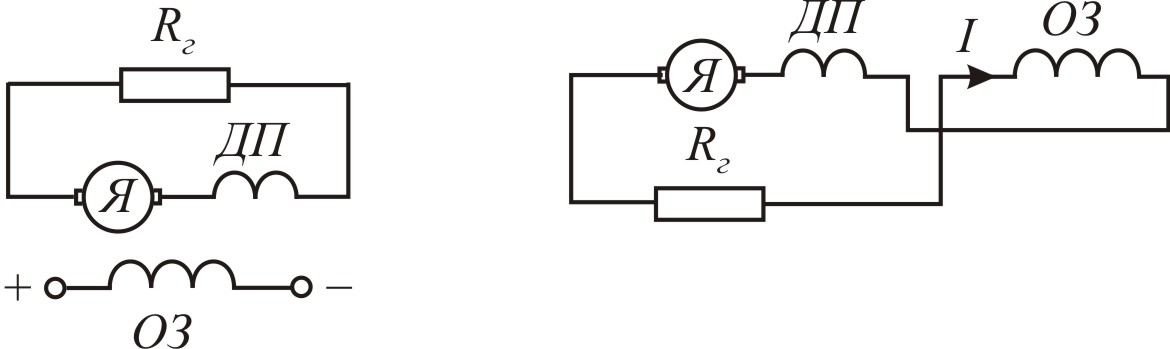

Рис.3.12. Схеми динамічного гальмування двигунів незалежного (а) і послідовного(б) збудження
М еханічна характеристика при гальмуванні двигуна з незалеж-ним збудженням описується рівнянням
(3.18)
і представляє собою пряму лінію (пряма ОА на рис.3.13.).
Величина гальмівного опору
. (3.19)
П

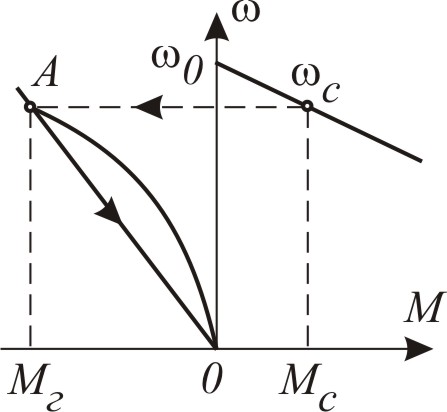

Рис.3.13. Механічні
характерис-тики при динамічному гальму-
ванні
. (3.20)
В (3.20) магнітний потік залежить від струму і тому механічна характеристика має вид, наведений на рис.3.13 (крива АО).
Гальмування противмиканням часто використовують для швидкого гальмування і воно зводиться до зміни полярності напруги тільки на якорі. При цьому напруга і ЕРС обмотки якоря складаються, струм змінює свій знак і виникає гальмівний момент. Обмеження струму здійснюється або засобами автоматики, або вмиканням в коло якоря додаткового опору, величина якого
за умови нехтування індуктивністю кола якоря.
З
Рис.3.14.
Механічні характеристики двигунів в
режимі противмикання
Електричне гальмування використовується переважно при частих пусках і швидких зупинках. В нереверсивних приводах перевагу віддають динамічному гальмуванні, а у реверсивних – гальмуванню противмиканням.
