22 Вопрос «Двухпроводная линия передачи»
ЭФФЕКТ БЛИЗОСТИ
Если в непосредственной близости друг от друга расположено несколько проводников с переменными токами и каждый из них находится не только в собственном переменном магнитном поле, но и в магнитном поле других проводников, то распределение переменного тока в каждом проводнике будет несколько отличаться от того, которое имело бы место, если бы этот проводник был уединен. Этот эффект носит наименование эффекта близости. Он приводит к дополнительному увеличению активного сопротивления проводников.
В двухпроводной линии передачи, в проводах которой токи протекают в противоположных направлениях, эффект близости приводит к тому, что, плотность тока на сторонах проводов, обращенных друг к другу, оказывается большей, чем на противоположных сторонах. Это можно объяснить стремлением тока избрать путь, при котором полное сопротивление получается наименьшим. Хотя дополнительная неравномерность распределения тока ведет к возрастанию активного сопротивления провода, индуктивное сопротивление при этом уменьшается, так как вследствие сближения прямого и обратного токов уменьшается эквивалентная индуктивность контура.Под действием переменного поля происходит перераспределение электромагнитной энергии по сечению проводников, при этом наблюдаются следующие явления: поверхностный эффект, эффект близости соседних проводников; воздействие на параметры цепи окружающих металлических масс (соседних проводников, экрана, брони).
Эффект близости связан с взаимодействием внешних полей. Как видно из рисунка, внешнее поле Н проводника а, пересекая толщину проводника б, наводит в нем вихревые токи. На поверхности проводника б, обращенной к проводнику а, они совпадают по направлению с протекающим по нему основным током (I+Iв.т).
На противоположной поверхности проводника б они направлены навстречу основному току (I-Iв.т). Аналогичное перераспределение токов происходит в проводнике а При взаимодействии вихревых токов с основным плотность результирующего тока на обращенных друг к другу поверхностях проводников а и б увеличивается, а на отдаленных - уменьшается. Это явление («сближение» токов в проводниках а и б) носит название эффекта близости. Из-за неравномерного распределения плотности тока увеличивается активное сопротивление цепи переменному току.
Эффект близости также прямо пропорционален частоте, магнитной проницаемости, проводимости и диаметру проводника и, кроме того, зависит от расстояния между проводниками. С уменьшением этого расстояния действие эффекта близости возрастает в квадрате. Если по двум соседним проводникам токи проходят в одном направлении, то перераспределение их плотности из-за взаимодействия внешних электромагнитных полей приводит к увеличению плотности токов на взаимно отдаленных поверхностях проводников а и б.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

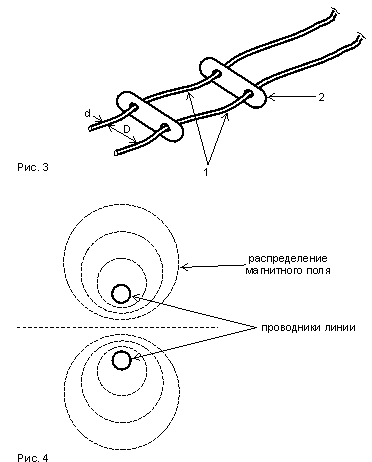

Двухпроводная линия передачи представляет собой два провода 1, между которыми расположены изоляторы 2 (рис.3).
Сопротивление двухпроводной линии лежит в пределах 200-600-Ом и определяется как
Zл = 276 log10 (D/d),
где D – расстояние между центрами проводников,
d – диаметр проводников.
Электромагнитное поле сосредоточено как внутри, так и за линией (рис.4).
Основной недостаток двухпроводной линии состоит в том, что это открытая линия, допускающая излучение волн в пространство и прием волн из пространства; с этим связаны потери мощности сигнала и влияние внешних помех на передачу сигнала, природных (молния) и являющихся результатом человеческой деятельности (искрение в технических устройствах). Излучение и прием волн происходят в местах нарушения прямолинейности линии (изломы в местах крепления проводов, изгибы из-за провисания проводов и др.).
Коэффициент затухания симметричной цепи с медными проводниками, дБ/км:
Коэффициент фазы, рад/км:
или ,
Скорость распространения энергии, км/с:
