2. Отклонения и допуски формы

Отклонением формы EF называется отклонение формы реального элемента от номинальной формы, оцениваемое наибольшим рассто­янием от точек реального элемента по нормали к прилегающему эле­менту (элемент — составная часть детали). Неровности, относящие­ся к шероховатости поверхности, в отклонения формы не включа­ются. При измерении формы влияние шероховатости, как правило, устраняется за счет применения достаточно большого радиуса из­мерительного наконечника.

Допуском формы TF называется наибольшее допускаемое значение отклонения формы. Виды допусков, их обозначение и изображение на чертежах приведены в табл. 5.6 и 5.7. Числовые значения допусков в зависимости от степени точности приведены в ГОСТ 24643-81.

Таблица 5.6

Виды допусков формы

№ п/п	Вид допуска и его обозначение по ГОСТ 24642-81	Изображение на чертеже
1	Допуск цилиндричности TFZ	it/
2	Допуск круглости TFK	о
3	Допуск профиля продольного сечения цилиндрической поверхности TFP
4	Допуск плоскостности TFE	си
5	Допуск прямолинейности TFL	—

Прилегающий цилиндр Реальная поверхность

Отклонение от цилиндричности EFZ<> 0,01

Допуск цилиндричности TFZ - 0,01

Допуски формы и их обозначение на чертежах

Пример нанесения до­пуска на чертеже по ГОСТ 2.308-79*	Изображение допуска и отклонения
1. Допуск и отклонение от цилиндричности

2. Допуск круглости ~ TFK = 0,01

   Реальная поверхность

   Прилегающая окружность

   Отклонение от круглости EFK<0,0\

   Допуск и отклонение от круглости

3. Допуск и отклонение профиля продольного сечения

= 0,01

Прилегающий профиль Отклонение от профиля

Реальная поверхность

продольного сечения EFP = 0,01

"Допуск профиля продольного сечения TFP = 0,01

3. Допуск и отклонение от плоскостности

□ I 0,01/100x200 I

Прилегающая плоскость

Допуск плоскости " TFE = 0,01 “Реальная поверхность

- Отклонение от плоскости EFE й 0,01

Пример нанесения допуска на чертеже по ГОСТ 2.308-79*	Изображение допуска и отклонения
5- Доп	уск и отклонение от прямолинейности

Допуск прямолинейности TFL = 0,01

Отклонение от прямолинейности EFL<. 0,01

— 1 °-⁰¹1

Реальная поверхность >. Прилегающая прямая

2. Отклонения и допуски расположения поверхностей

Отклонением расположения ЕР называется отклонение реально­го расположения рассматриваемого элемента от его номинального расположения. Под номинальным понимается расположение, опре­деляемое номинальными линейными и угловыми размерами. Для оценки точности расположения поверхностей, как правило, назна­чают базы.

База — это элемент детали (или выполняющее ту же функцию сочетание элементов), по отношению к которому задается допуск расположения рассматриваемого элемента, а также определяется со­ответствующее отклонение.

Допуском расположения ТР называется предел, ограничивающий допускаемое значение отклонения расположения поверхностей.

Виды допусков расположения поверхностей, их обозначение и изображение на чертежах приведены в табл. 5.8 и 5.9. В табл. 5.8 приведены допуски, ограничивающие отклонения расположения между цилиндрическими и плоскими поверхностями.

Оценка величины отклонения расположения производится по расположению прилегающей поверхности, приведенной к реальной поверхности; таким образом исключаются из рассмотрения откло­нения формы.

Таблица 5.8

Виды допусков расположения

Плоскость						Цилиндр
	Вид допуска расположения, ГОСТ 24642-81	Изо­ браже­ ние		При­ меча­ ние	Вид допуска расположения, ГОСТ 24642-81		Изо­ браже­ ние	При­ меча­ ние
Плоскость	Допуск парал­лельности ТРА	//
	Допуск перпенди­кулярности TPR	X
	Допуск наклона TPN
	Допуск симметрич­ности TPS			Т, 77 2
Цилиндр	Допуск парал­лельности ТРА	//			Допуск парал­лельности осей ТРАх		//
	Допуск перпенди­кулярности TPR	X			Допуск пере­коса осей ТРАу		//
	Допуск наклона TPN				Допуск пер­пендикулярно­сти TPR		X
	Допуск симмет­ричности TPS			т, та	Допуск накло­на TRN		х!
	Позиционный допуск ТРР	4	Ь-		Допуск соос­ности ТРС		О
					Позиционный допуск ТРР		ф
					Допуск пере­сечения ТРХ		X	т, та

В табл. 5.9 приведены примеры нанесения допусков расположе­ния на чертежах.

Оценка величины отклонения расположения производится по рас­положению прилегающей поверхности, приведенной к реальной по­верхности, — таким образом исключаются из рассмотрения отклоне­ния формы. В графе «Примечание» табл. 5.8 указаны допуски, кото­рые могут назначаться либо в радиусном, либо в диаметральном выражении. Числовые значения допусков даны в ГОСТ 24643-81.

11-3079

Таблица 5.9

Допуски расположения и их обозначения на чертежах

о\

о

to

Пример нанесения допуска на чертеже ГОСТ 2.308-79*	Изображение отклонений
3. Допуск наклона

4. Допуск симметричности

Поле допуска симметричности TPS - 0,2

Плоскость симметрии рассматриваемого элемента

Отклонение от симметричности EPSZ0,\

Плоскость симметрии базового элемента

Пример нанесения допуска на чертеже ГОСТ 2.308-79*

Изображение отклонений

Допуски взаимного положения при сочетании поверхностей плоскость — цилиндр

5. Допуск параллельности

б. Допуск перпендикулярности

Изображение отклонений

Пример нанесения допуска на чертеже ГОСТ 2.308-79*

7. Допуск наклона

8. Допуск симметричности

EPSS. 0,1

рассматриваемого элемента

Плоскость симметрии базового элемента

Поле допуска

Отклонение от

симметричности

Плоскость симметрии

симметричности TPS = 0,2

Реальные оси

Пример нанесения допуска на чертеже ГОСТ 2.308-79*	Изображение отклонений

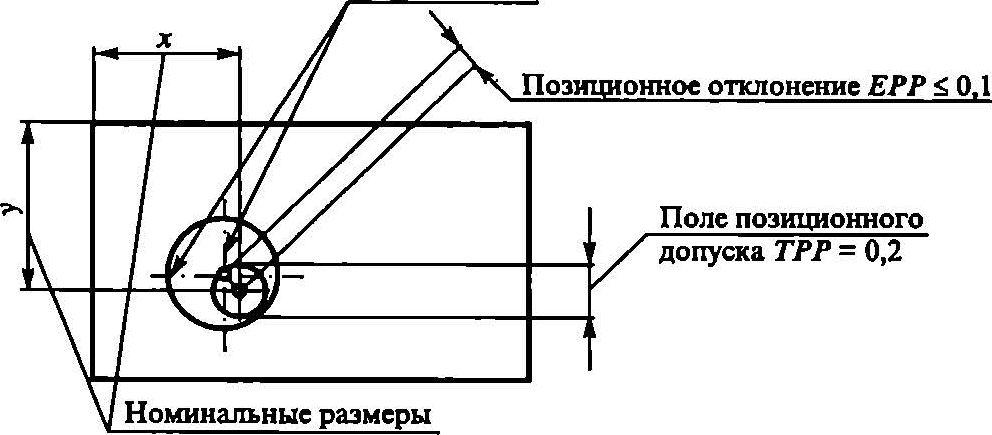

9. Позиционный допуск

Допуски взаимного положения при сочетании поверхностей цилиндр — цилиндр 10. Допуск параллельности. 11. Допуск перекоса

Пример нанесения допуска на чертеже ГОСТ 2.308-79'	Изображение отклонений
12. Допуск перпендикулярности
